Przekaźnik bistabilny z wyłącznikiem czasowym do montażu podtynkowego BIS-403 230VAC/10A | BIS-403 F&F

Opis i Kluczowe Cechy

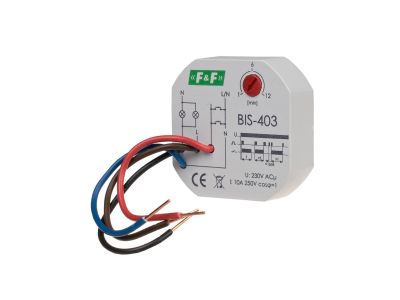

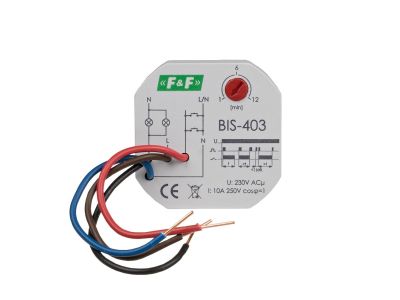

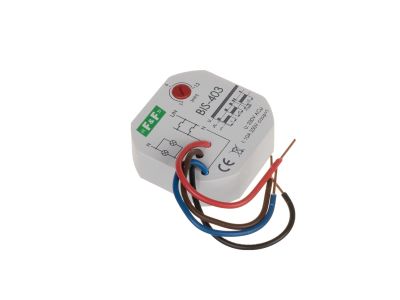

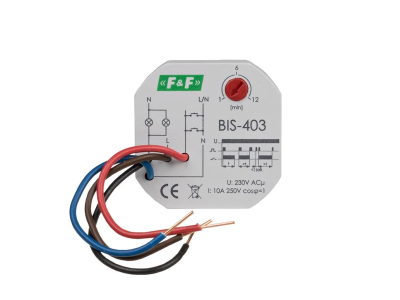

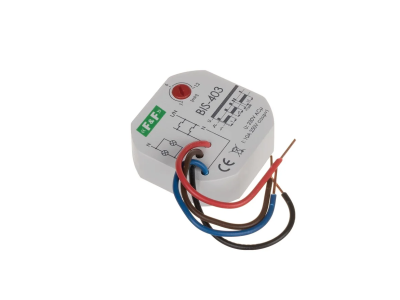

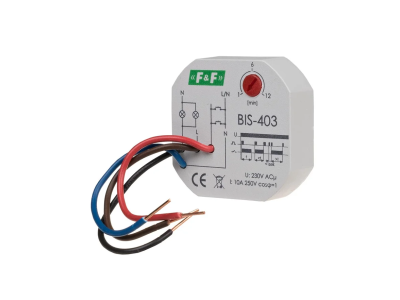

Przekaźnik bistabilny BIS-403 marki F&F to zaawansowane urządzenie elektroniczne zaprojektowane do precyzyjnego sterowania oświetleniem oraz innymi odbiornikami energii elektrycznej. Urządzenie pracuje pod napięciem zasilania 230 V AC, co czyni je idealnym rozwiązaniem dla standardowych instalacji budynkowych. Kluczową cechą modelu BIS-403 jest zintegrowana funkcja wyłącznika czasowego, która pozwala na automatyczne odłączenie odbiornika po upływie nastawionego czasu w zakresie od 1 do 12 minut.

• Wysoka obciążalność: Maksymalny prąd obciążenia w kategorii AC-1 wynosi 10 A, co pozwala na bezpośrednie sterowanie znacznymi obciążeniami rezystancyjnymi.
• Precyzyjne sterowanie: Opóźnienie zadziałania rzędu 0,1 ÷ 0,2 s eliminuje ryzyko przypadkowych przełączeń, zapewniając stabilną pracę układu.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,8 W minimalizuje koszty eksploatacji systemu automatyki.
• Kompaktowa konstrukcja: Średnica wynosząca 55 mm oraz wysokość 13 mm pozwalają na bezproblemową instalację w standardowych puszkach elektrycznych.
• Konfiguracja styków: Urządzenie posiada jeden styk zwierny (1 × NO), który nie posiada separacji galwanicznej od obwodu zasilania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz pomieszczeń, chroniąc przed dostępem do części niebezpiecznych palcem. Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -25°C do +50°C, co potwierdza jego niezawodność w zróżnicowanych warunkach środowiskowych panujących wewnątrz budynków.

Zastosowanie

Przekaźnik BIS-403 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagane jest sterowanie jednym punktem świetlnym z wielu różnych lokalizacji. Dzięki możliwości równoległego połączenia wielu przycisków sterujących (dzwonkowych), idealnie sprawdza się w:

• Klatkach schodowych i korytarzach: Funkcja wyłącznika czasowego zapobiega niepotrzebnemu zużyciu energii, gdy użytkownik zapomni wyłączyć światło.
• Pomieszczeniach gospodarczych i garażach: Umożliwia czasowe załączenie oświetlenia na czas wykonywania czynności, po czym samoczynnie odcina zasilanie.
• Systemach inteligentnego budynku: Jako element wykonawczy współpracujący z przyciskami monostabilnymi.

Wskazówki Montażowe

Montaż przekaźnika BIS-403 powinien być przeprowadzony przez wykwalifikowanego elektryka. Urządzenie jest dedykowane do montażu w puszce podtynkowej o średnicy Ø60 mm. Przyłącze stanowią cztery przewody typu DY o przekroju znamionowym 1 mm² i długości 10 cm, co ułatwia manewrowanie wewnątrz puszki. Podczas instalacji należy zwrócić uwagę na moment dokręcania zacisków (jeśli dotyczy osprzętu współpracującego), który powinien wynosić około 0,4 Nm. Ze względu na brak pamięci stanu po zaniku zasilania, po powrocie napięcia przekaźnik zawsze pozostanie w stanie wyłączonym, co jest istotnym aspektem bezpieczeństwa.

FAQ

• Czy przekaźnik BIS-403 posiada funkcję sterowania centralnego? Nie, ten model nie posiada dedykowanych wejść sterowania centralnego ani modułu sterowania radiowego.
• Jaki jest maksymalny prąd impulsu sterującego? Prąd impulsu sterującego jest bardzo niski i wynosi mniej niż 1 mA, co pozwala na stosowanie długich linii sterujących bez ryzyka spadków napięcia wpływających na pracę urządzenia.
• Czy mogę ustawić czas wyłączenia krótszy niż minuta? Zakres regulacji czasu wyłączenia w tym modelu wynosi od 1 do 12 minut, co jest optymalne dla większości zastosowań korytarzowych i schodowych.
