Przekaźnik bistabilny z wyłącznikiem czasowym BIS-413-24V 24V/16A 1×NO/NC montaż na szynie DIN | BIS-413-24V F&F

Alternatywny kod produktu: BIS-413 24V

Opis i Kluczowe Cechy

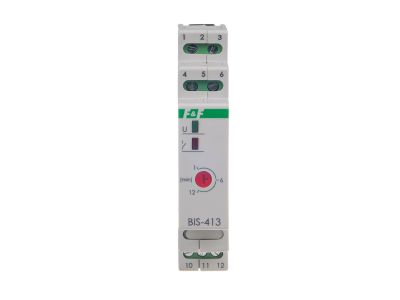

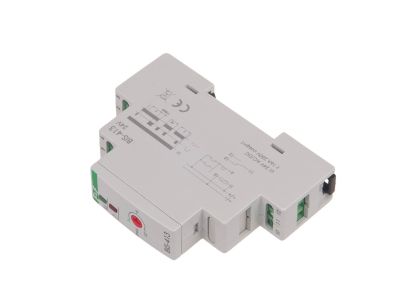

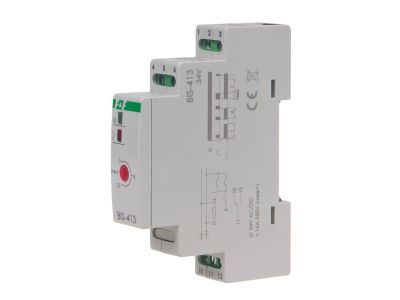

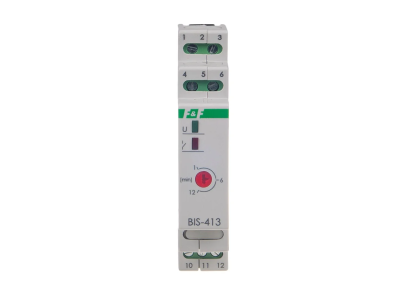

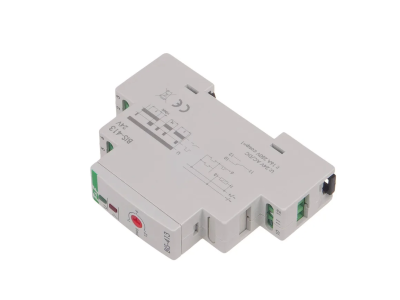

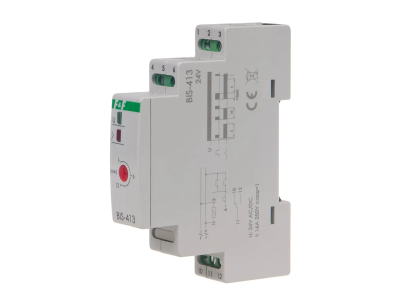

Przekaźnik bistabilny z wyłącznikiem czasowym BIS-413-24V to elektroniczne urządzenie przeznaczone do montażu na szynie DIN 35 mm w rozdzielnicach. Zajmuje zaledwie 1 moduł (18 mm), co oszczędza miejsce w szafie sterowniczej. Dzięki zasilaniu 9÷30 V AC/DC oraz prądowi obciążenia AC-1 do 16 A zapewnia niezawodne załączanie odbiorników przy jednoczesnym niskim poborze mocy (0,7 W). Styki w konfiguracji 1×NO/NC z separacją galwaniczną gwarantują bezpieczne przełączanie obwodów.

• Funkcja wyłącznika czasowego: Umożliwia automatyczne wyłączenie odbiornika po zaprogramowanym czasie, co pozwala oszczędzać energię i zwiększa komfort użytkowania.
• Bardzo niski prąd impulsu sterującego (< 1 mA): Umożliwia współpracę z dowolnymi przyciskami bez ryzyka uszkodzenia styków i bez potrzeby stosowania dodatkowych wzmacniaczy.
• Szybkie opóźnienie zadziałania 0,1÷0,2 s: Zapewnia natychmiastową reakcję na impuls sterujący, co jest kluczowe w aplikacjach wymagających szybkiego przełączania.
• Zaciski śrubowe 2,5 mm² z momentem dokręcania 0,4 Nm: Gwarantują pewne i trwałe połączenie przewodów, ułatwiając montaż i konserwację.
• Szeroki zakres temperatury pracy -25÷50°C: Gwarantuje niezawodne działanie nawet w trudnych warunkach otoczenia, w tym w nieogrzewanych pomieszczeniach technicznych.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw unijnych i oznaczony jest znakiem CE. Zgodny z obowiązującymi normami europejskimi dla aparatury modułowej, co potwierdza bezpieczeństwo użytkowania w instalacjach elektrycznych.

Zastosowanie

Przekaźnik bistabilny z wyłącznikiem czasowym BIS-413-24V sprawdza się wszędzie tam, gdzie potrzebne jest załączanie odbiornika z wielu punktów z opcją automatycznego wyłączenia po czasie. Dzięki niskiemu prądowi impulsu idealnie nadaje się do współpracy z przyciskami dzwonkowymi lub czujnikami i układami PLC.

• Sterowanie oświetleniem w ciągach komunikacyjnych (korytarze, klatki schodowe) z możliwością samoczynnego wygaszenia po ustalonym czasie.
• Załączanie wentylacji lub ogrzewania na czas – automatyczne wyłączenie po potrzebnym okresie pracy.
• Realizacja układów przycisków równoległych w obwodach sterowania styczników, przekaźników lub wejść PLC.
• Automatyka budynkowa – funkcja wyłącznika czasowego w szafach sterowniczych dla małych obiektów biurowych i domów jednorodzinnych.

Wskazówki Montażowe

Montaż i podłączenie może wykonać wyłącznie osoba z odpowiednimi uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 2,5 mm²; moment dokręcania wynosi 0,4 Nm – należy stosować się do dokumentacji producenta. Przekrój przewodów musi być dobrany do prądu obciążenia (max 16 A). Stopień ochrony IP20 – urządzenie przeznaczone do montażu w suchym pomieszczeniu wewnątrz rozdzielnicy.

FAQ

• Czy przekaźnik może współpracować z przyciskami podświetlanymi LED? Nie – producent deklaruje brak współpracy z przyciskami podświetlanymi. Należy stosować przyciski bez podświetlenia lub z obwodem oddzielonym galwanicznie.
• Jaki jest stopień ochrony i gdzie można go zamontować? Stopień ochrony IP20. Urządzenie należy montować w rozdzielnicy w suchym pomieszczeniu wewnątrz budynku, z dala od wilgoci i zapylenia.
• Jak działa tryb bistabilny i czy pamięta stan po zaniku zasilania? Po naciśnięciu przycisku przekaźnik zmienia stan (załącz/wyłącz). Po zaniku zasilania nie zapamiętuje poprzedniego stanu – po powrocie napięcia pozostaje w stanie wyłączenia.
