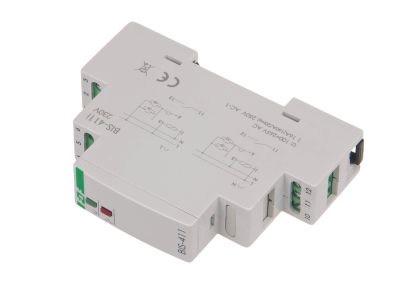

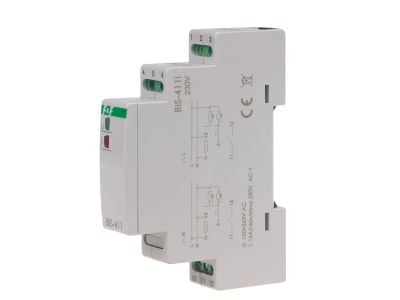

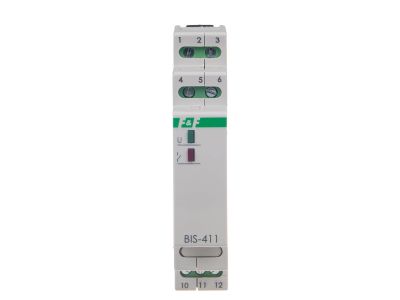

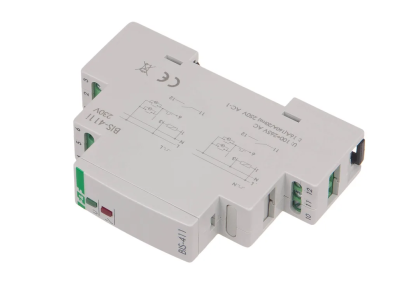

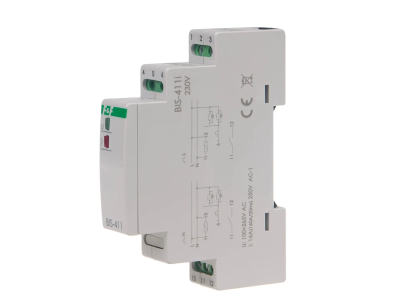

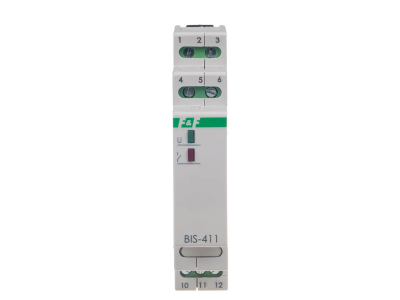

Przekaźnik bistabilny z Przekaźnikiem inrush 160A/20ms 230VAC/16A 1×NO montaż szynie DIN | BIS-411-LED F&F

Opis i Kluczowe Cechy

Przekaźnik bistabilny BIS-411-LED marki F&F to zaawansowane urządzenie sterujące, zaprojektowane z myślą o nowoczesnych systemach oświetleniowych. Kluczowym elementem wyróżniającym ten model jest zastosowanie specjalistycznego przekaźnika typu inrush, który jest w stanie wytrzymać ekstremalnie wysoki prąd rozruchowy o wartości do 160 A w czasie 20 ms. Dzięki temu urządzenie gwarantuje bezawaryjną pracę z odbiornikami generującymi duże piki prądowe w momencie załączenia, co jest typowe dla nowoczesnych źródeł światła.

• Styk 1×NO o obciążalności 16 A: Pozwala na bezpośrednie sterowanie obwodami o mocy znamionowej dostosowanej do standardowych instalacji budynkowych.
• Odporność na prądy udarowe: Konstrukcja styku zapobiega jego sklejaniu się przy współpracy z zasilaczami impulsowymi i sterownikami LED.
• Brak pamięci stanu styku: W przypadku zaniku napięcia zasilania 230 V AC, przekaźnik automatycznie przechodzi w stan wyłączenia. Jest to kluczowa funkcja bezpieczeństwa, która eliminuje ryzyko samoczynnego, niekontrolowanego załączenia odbiorników po przywróceniu zasilania.
• Współpraca z przyciskami podświetlanymi: Układ wejściowy został zoptymalizowany tak, aby poprawnie interpretować sygnały sterujące nawet przy zastosowaniu przycisków z podświetleniem neonowym lub LED (o łącznym prądzie upływu do 5 mA).

Zgodność z Normami

Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z rygorystycznymi normami bezpieczeństwa oraz kompatybilności elektromagnetycznej obowiązującymi na rynku europejskim. Przekaźnik BIS-411-LED spełnia wymagania dyrektyw niskonapięciowych (LVD) oraz EMC, co potwierdza certyfikacja CE. Solidna obudowa o szerokości jednego modułu (17,5 mm) zapewnia odpowiednią izolację galwaniczną i termiczną, niezbędną w profesjonalnych rozdzielnicach elektrycznych.

Zastosowanie

Przekaźnik BIS-411-LED znajduje szerokie zastosowanie w automatyce budynkowej, szczególnie tam, gdzie wymagane jest sterowanie oświetleniem z wielu punktów (np. korytarze, klatki schodowe, hale magazynowe). Jest dedykowany do współpracy z:

• Oświetleniem LED: Panele, naświetlacze i taśmy z zasilaczami impulsowymi.
• Świetlówkami energooszczędnymi (ESL): Charakteryzującymi się wysokim prądem startowym.
• Transformatorami elektronicznymi: Stosowanymi w systemach oświetlenia niskonapięciowego.
• Lampami wyładowczymi: Wymagającymi stabilnego i wytrzymałego elementu wykonawczego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH-35). Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania 230 V AC jest odłączone. Przewody o odpowiednim przekroju należy podłączyć zgodnie ze schematem nadrukowanym na obudowie. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zapewnia trwały styk i minimalizuje rezystancję przejścia. Przyciski sterujące (chwilowe/dzwonkowe) należy łączyć równolegle, co pozwala na nieograniczoną rozbudowę punktów sterowania.

FAQ

• Czy przekaźnik BIS-411-LED zapamiętuje stan po awarii zasilania? Nie, urządzenie nie posiada pamięci stanu. Po powrocie napięcia styk zawsze pozostaje otwarty (wyłączony), co zwiększa bezpieczeństwo użytkowania.
• Jaki jest maksymalny prąd podświetlenia przycisków? Przekaźnik może współpracować z przyciskami podświetlanymi, o ile łączny prąd płynący przez podświetlenia nie przekracza 5 mA.
• Czy mogę podłączyć do niego bezpośrednio naświetlacz LED o dużej mocy? Tak, dzięki stykowi inrush 160 A/20 ms, przekaźnik jest idealnie przystosowany do dużych obciążeń pojemnościowych generowanych przez zasilacze LED.
