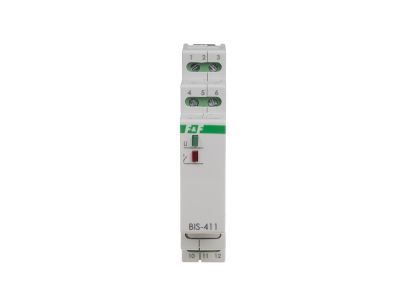

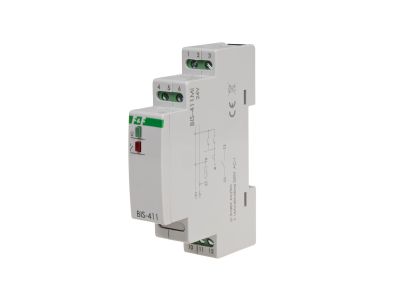

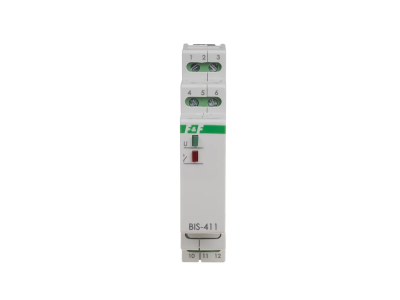

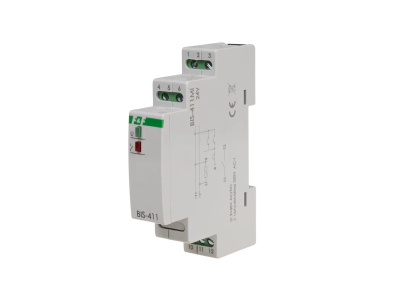

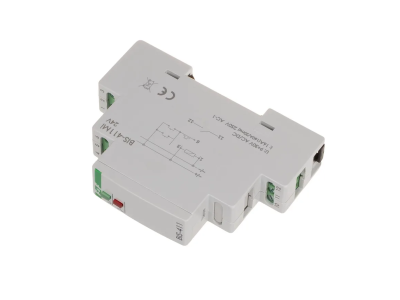

Przekaźnik bistabilny z pamięcią, montaż na szynie DIN, 24V AC/DC, z przekaźnikiem inrush 160A/20ms | BIS-411M-LED-24V F&F

Alternatywny kod produktu: BIS-411Mi-24V

Opis i Kluczowe Cechy

Przekaźnik bistabilny BIS-411M-LED-24V (symbol BIS-411M-LED-24V) to elektroniczny moduł sterujący o napięciu zasilania 9÷30 V AC/DC, przeznaczony do montażu na szynie DIN 35 mm. Posiada wbudowaną pamięć stanu styku, która utrzymuje ostatnią pozycję po zaniku zasilania. Przekaźnik inrush 160A/20ms pozwala na sterowanie obciążeniami o wysokim prądzie rozruchowym, np. oświetleniem LED lub wentylatorami. Idealne rozwiązanie do instalacji, gdzie wymagana jest niezawodność i oszczędność energii.

• Zasilanie 9÷30 V AC/DC: Szeroki zakres napięć zasilających pozwala na współpracę z różnymi źródłami napięcia, w tym zasilaczami impulsowymi i akumulatorami.
• Pamięć stanu styku: Stan przekaźnika (załączony/wyłączony) jest zapamiętywany nawet po zaniku zasilania – eliminuje to konieczność ponownego sterowania po awarii zasilania.
• Przekaźnik inrush 160A/20ms: Zapewnia pewne załączenie obciążeń o wysokim prądzie rozruchowym, co wydłuża żywotność instalacji i chroni podłączone urządzenia.
• 1 styk NO z separacją: Konfiguracja styku zapewnia bezpieczne odseparowanie obwodu sterowanego od obwodu zasilającego, zwiększając niezawodność i bezpieczeństwo elektryczne.
• Montaż na szynie DIN 35 mm: Standardowy format 1 modułu (18 mm) umożliwia szybki i trwały montaż w rozdzielnicach, szafach i sterownikach.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zaprojektowane zgodnie z normami dotyczącymi kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa niskonapięciowego. Odpowiednie do stosowania w instalacjach zgodnych z IEC 60947 i VDE 0660.

Zastosowanie

Przekaźnik bistabilny BIS-411M-LED-24V znajduje zastosowanie w instalacjach, gdzie wymagana jest niezawodność działania i oszczędność energii. Jego unikalna funkcja pamięci stanu pozwala na utrzymanie stanu obwodu nawet po zaniku zasilania.

• Sterowanie oświetleniem w budynkach biurowych, handlowych i przemysłowych – możliwość załączania/wyłączania z kilku punktów.
• Automatyka budynkowa – integracja z systemami kontroli dostępu, alarmowymi i sterowania HVAC.
• Instalacje przemysłowe – sterowanie maszynami i urządzeniami wymagającymi pamięci stanu po awarii zasilania.
• Systemy solarne i zasilania awaryjnego – niezawodne działanie w warunkach niestabilnego zasilania.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji. Przekaźnik montować na szynie DIN 35 mm w pozycji pionowej. Zaciski śrubowe 2,5 mm² należy dokręcać momentem 0,4 Nm, aby zapewnić pewny kontakt elektryczny. Po zamontowaniu należy przeprowadzić testy funkcjonalne, sprawdzając poprawność działania pamięci stanu i reakcję na impulsy sterujące. Unikać montażu w pobliżu źródeł ciepła lub w miejscach narażonych na bezpośrednie działanie promieni słonecznych.

FAQ

• Czy przekaźnik współpracuje z przyciskami podświetlanymi? Nie, przekaźnik nie współpracuje z przyciskami podświetlanymi ze względu na niski prąd impulsu sterującego (mniej niż 1 mA).
• Jaki jest maksymalny prąd obciążenia? Maksymalny prąd obciążenia wynosi 16 A (160 A/20 ms), co pozwala na sterowanie obciążeniami o wysokim prądzie rozruchowym.
• Czy przekaźnik nadaje się do sterowania centralnego? Nie, urządzenie nie posiada dedykowanych wejść sterowania centralnego ani funkcji sterowania radiowego.
