Przekaźnik bistabilny z pamięcią 9-30 V AC/DC, montaż na szynie DIN, | BIS-411M-24V F&F

Opis i Kluczowe Cechy

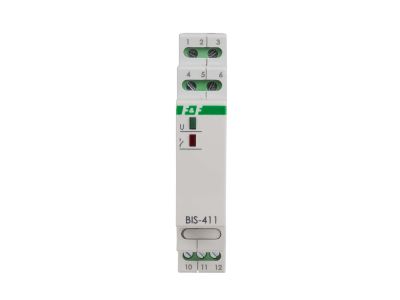

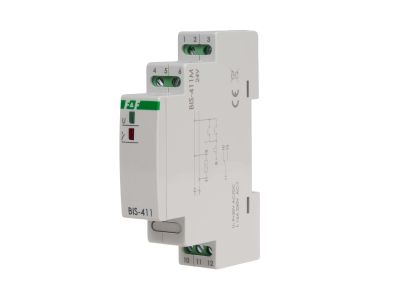

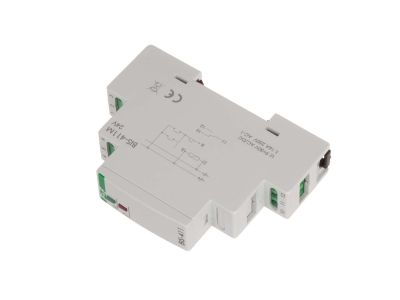

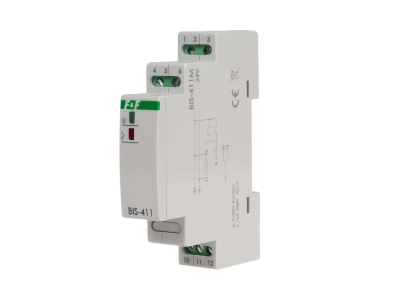

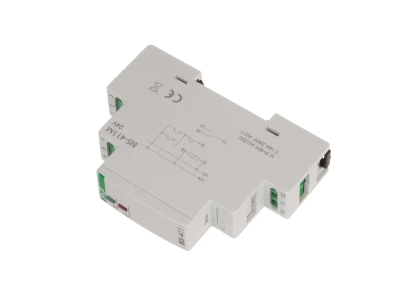

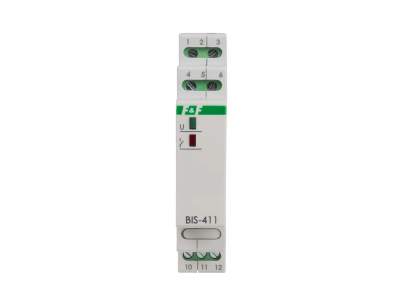

Przekaźnik bistabilny BIS-411M-24V to elektroniczne urządzenie przeznaczone do montażu na szynie DIN 35 mm, o szerokości 1 modułu (18 mm). Zasilany napięciem 9–30 V AC/DC, oferuje maksymalny prąd obciążenia 16 A (AC-1) i wyposażony w zestyk przełączny 1×NO/NC z separacją galwaniczną. Dzięki pamięci stanu po zaniku zasilania zapewnia niezawodne utrzymanie pozycji styku, co jest kluczowe w instalacjach oświetleniowych i sterowniczych.

• Napięcie zasilania 9–30 V AC/DC: Szeroki zakres umożliwia stosowanie w różnych systemach sterowania – zarówno prądu stałego, jak i przemiennego.
• Maksymalny prąd obciążenia 16 A (AC-1): Bezpieczne przełączanie obciążeń o znacznym poborze mocy, np. oświetlenia lub małych silników, bez ryzyka przegrzania styków.
• Styk przełączny 1×NO/NC z separacją: Możliwość wyboru trybu pracy (normalnie otwarty lub zamknięty) oraz izolacja galwaniczna pomiędzy obwodem sterowania a obciążeniem.
• Pamięć stanu po zaniku zasilania: Urządzenie zapamiętuje ostatnią pozycję styku – powrót do stanu sprzed awarii sieci bez konieczności ręcznej ingerencji.
• Niski prąd impulsu sterującego (1 mA): Możliwość bezpośredniego sterowania z wyjść cyfrowych sterowników PLC lub mikroprocesorów bez dodatkowych wzmacniaczy.
• Opóźnienie zadziałania 0,1–0,2 s: Krótki czas przełączania zapewniający szybką odpowiedź na polecenia sterujące.

Zgodność z Normami

Przekaźnik BIS-411M-24V został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Stopień ochrony IP20 zapewnia bezpieczeństwo w suchych pomieszczeniach wewnątrz rozdzielnic.

Zastosowanie

Dzięki bistabilnej pracy i możliwości sterowania impulsowego, przekaźnik idealnie nadaje się do załączania/wyłączania obwodów oświetleniowych z wielu punktów oraz do współpracy z systemami automatyki budynkowej.

• Sterowanie oświetleniem w systemach wielopunktowych – możliwość podłączenia dowolnej liczby przycisków równolegle.
• Przełączanie odbiorników kategorii AC-1 (do 16 A), takich jak grzejniki, wentylatory, siłowniki elektryczne.
• Współpraca z wyjściami PLC lub przekaźników programowalnych wymagających niskiego prądu impulsu.
• Budowa prostych układów bistabilnych z funkcją pamięci w szafach sterowniczych lub rozdzielnicach.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekaźnik mocuje się na szynie TH35 (DIN 35 mm) w rozdzielnicy. Przyłącze przewodów wykonuje się za pomocą zacisków śrubowych o przekroju do 2,5 mm², dokręcając z momentem 0,4 Nm (zgodnie z dokumentacją producenta). Przekrój przewodów dobrać do spodziewanego prądu obciążenia. Nie zaleca się stosowania przycisków podświetlanych – urządzenie nie jest przystosowane do współpracy z nimi (prąd upływu może powodować nieprawidłowe działanie).

FAQ

• Czy przekaźnik współpracuje z przyciskami podświetlanymi? Nie, producent deklaruje brak obsługi przycisków podświetlanych. Prąd upływu diod LED może zakłócić detekcję impulsu. Zalecamy stosowanie zwykłych przycisków zwiernych.
• Jaki jest stopień ochrony? IP20 – urządzenie przeznaczone do montażu w suchych pomieszczeniach wewnątrz rozdzielnic. Nie jest odporne na wilgoć ani zapylenie.
• Czy przekaźnik zapamiętuje stan po zaniku zasilania? Tak, posiada pamięć stanu. Po ponownym podaniu napięcia pozostaje w takiej samej pozycji (załączony lub wyłączony) jak przed zanikiem.
