Przekaźnik bistabilny, sekwencyjny, na szynę DIN, z przekaźnikiem inrush 160A/20ms | BIS-414-LED F&F

Alternatywny kod produktu: BIS-414i

Opis i Kluczowe Cechy

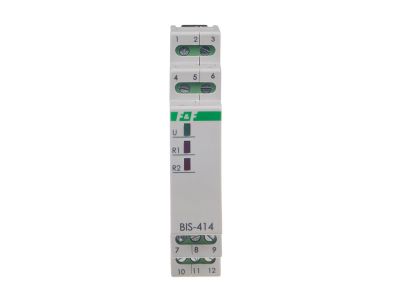

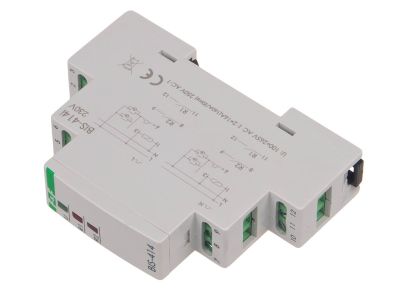

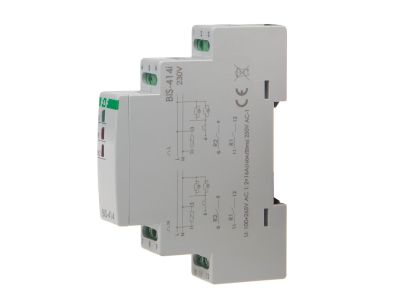

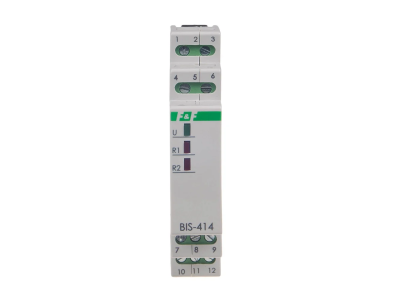

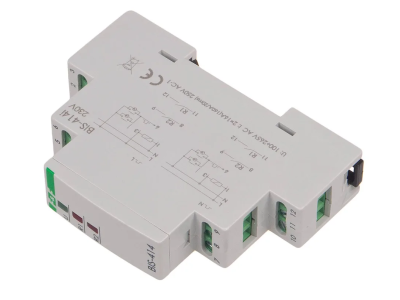

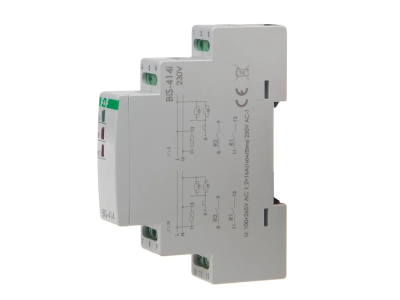

Przekaźnik bistabilny BIS-414-LED (symbol 22.414) na szynę DIN to zaawansowane urządzenie sterujące przeznaczone do współpracy z przyciskami podświetlanymi w systemach oświetleniowych i sterowania urządzeniami. Zasilany napięciem 230V AC, obsługuje maksymalny prąd obciążenia 16A (160A przez 20ms), co pozwala na sterowanie obwodami oświetlenia lub innymi odbiornikami o niewielkim poborze mocy.

• Konfiguracja 2×NO: Dwa niezależne styki normalnie otwarte umożliwiają elastyczne sterowanie dwoma obwodami lub grupami oświetlenia z jednego punktu.
• Sterowanie przyciskami podświetlanymi: Niskie wymagania prądowe (poniżej 5mA) pozwalają na współpracę z podświetlanymi przyciskami bez konieczności stosowania dodatkowych układów pośredniczących.
• Przekaźnik inrush 160A/20ms: Zapewnia pewne załączenie odbiorników o wysokim prądzie rozruchowym, takich jak żarówki halogenowe czy lampy LED z driverami.
• Zasilanie 165÷265V AC: Szeroki zakres napięcia zasilającego gwarantuje stabilną pracę w instalacjach o niestabilnym napięciu sieciowym.
• Montaż na szynie 35mm: Kompaktowa budowa (1 moduł, 18mm szerokości) ułatwia montaż w szafach rozdzielczych i rozdzielnicach.

Zgodność z Normami

Przekaźnik BIS-414-LED spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Został zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa urządzeń elektrycznych oraz kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Przekaźnik bistabilny BIS-414-LED znajduje zastosowanie w systemach sterowania oświetleniem oraz urządzeniami, gdzie wymagane jest zdalne załączanie z kilku punktów.

• Sterowanie oświetleniem w biurach, korytarzach i pomieszczeniach przemysłowych – możliwość załączania z wielu punktów za pomocą równolegle połączonych przycisków.
• Załączanie urządzeń o podwyższonym prądzie rozruchowym (np. lamp LED z driverami, żarówek halogenowych) – funkcja przekaźnika inrush zapewnia niezawodne działanie.
• Instalacje w systemach automatyki budynkowej i inteligentnych domów – współpraca z przyciskami podświetlanymi ułatwia identyfikację punktów sterowania.
• Pomieszczenia o niestabilnym napięciu zasilającym – szeroki zakres zasilania 165÷265V AC gwarantuje stabilną pracę.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP przy całkowitym odłączeniu napięcia w obwodzie. Urządzenie należy zamontować na szynie 35mm w szafie rozdzielczej, zachowując odpowiednie odstępy izolacyjne między sąsiednimi modułami. Zaciski śrubowe o przekroju 2,5mm² pozwalają na podłączenie przewodów o średnicy do 2,5mm. Moment dokręcający 0,4Nm zapewnia pewne połączenie bez uszkodzenia żył. Przed montażem upewnić się, że zasilanie mieści się w zakresie 165÷265V AC. Przekaźnik nie posiada pamięci stanu po zaniku zasilania – po przywróceniu napięcia pozostanie w stanie poprzedzającym awarię.

FAQ

• Czy przekaźnik BIS-414-LED współpracuje z tradycyjnymi przyciskami bez podświetlenia? Tak – niskie wymagania prądowe (poniżej 5mA) pozwalają na współpracę z dowolnymi przyciskami sterującymi, jednak podświetlane przyciski są szczególnie zalecane ze względu na wygodę użytkowania.
• Czy urządzenie posiada funkcję pamięci stanu po zaniku zasilania? Nie – po przywróceniu napięcia przekaźnik pozostanie w stanie, w którym znajdował się przed zanikiem zasilania. Do zastosowań wymagających pamięci stanu należy rozważyć zastosowanie innych rozwiązań.
• Jaki jest maksymalny prąd obciążenia? Maksymalny prąd ciągły wynosi 16A. Przekaźnik obsługuje krótkotrwałe obciążenie 160A przez 20ms, co pozwala na załączanie odbiorników o wysokim prądzie rozruchowym.
