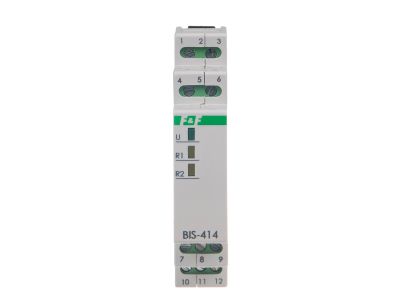

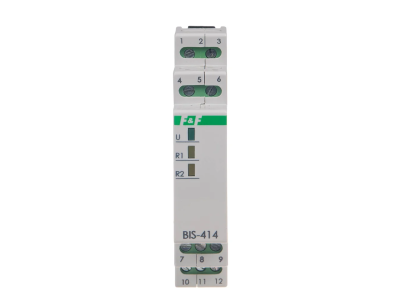

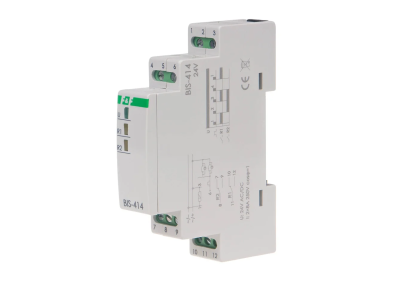

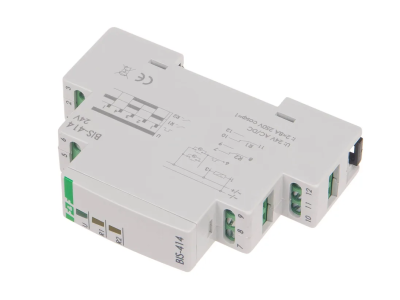

Przekaźnik bistabilny, sekwencyjny, na szynę DIN, z przekaźnikiem inrush 160A/20ms 24V | BIS-414-LED-24V F&F

Alternatywny kod produktu: BIS-414i-24V

Opis i Kluczowe Cechy

Przekaźnik bistabilny BIS-414-LED-24V (symbol BIS-414-LED-24V) to zaawansowane urządzenie na szynę DIN zaprojektowane do sterowania obwodami oświetleniowymi i energochłonnymi. Zasilany napięciem 9÷30 V AC/DC, charakteryzuje się wysoką odpornością na prądy udarowe (160 A/20 ms) i dwoma niezależnymi kanałami z konfiguracją styków NO (2 × NO). Przeznaczony do współpracy z przyciskami sterującymi w systemach, gdzie wymagane jest trwałe utrzymanie stanu po zaniku zasilania.

• Zasilanie 9÷30 V AC/DC: Szeroki zakres napięć zasilających umożliwia elastyczne stosowanie w różnych instalacjach, od niskonapięciowych po standardowe systemy 24V.
• 2 kanały z konfiguracją 2 × NO: Pozwala na niezależne sterowanie dwoma obwodami oświetleniowymi lub innymi odbiornikami, zwiększając funkcjonalność instalacji.
• Odporność na prądy udarowe 160A/20ms: Zabezpiecza układ przed chwilowymi przeciążeniami, chroniąc podłączone urządzenia i wydłużając żywotność przekaźnika.
• Konfiguracja świecznikowa: Umożliwia załączenie oświetlenia z kilku punktów sterowania (np. w korytarzach, schodach), eliminując konieczność stosowania dodatkowych elementów.
• Montaż na szynie 35 mm: Kompaktowa budowa (1 moduł, 18 mm) pozwala na montaż w rozdzielnicach i szafach sterowniczych wraz z innymi elementami aparaturowymi.

Zgodność z Normami

Przekaźnik spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z normami bezpieczeństwa elektrycznego dla urządzeń niskonapięciowych (LVD) oraz kompatybilności elektromagnetycznej (EMC). Zgodny z normami EN 60669-1, EN 61000-6-2 i EN 61000-6-4.

Zastosowanie

Przekaźnik bistabilny BIS-414-LED-24V znajduje zastosowanie w instalacjach elektrycznych wymagających trwałego utrzymania stanu pracy przy zaniku zasilania oraz w systemach sterowania oświetleniem.

• Sterowanie oświetleniem w budynkach użyteczności publicznej, biurach i szkołach – możliwość załączania z kilku punktów.
• Instalacje przemysłowe – sterowanie obwodami o wysokim poborze mocy, np. wentylatory, pompy.
• Systemy alarmowe i przeciwpożarowe – trwałe utrzymanie stanu aktywnego podczas awarii zasilania.
• Mieszkania i budynki mieszkalne – funkcjonalne sterowanie oświetleniem w pomieszczeniach wielopunktowych.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Urządzenie mocować na szynie DIN 35 mm, zapewniając odpowiednią wentylację. Zaciski śrubowe o maksymalnym przekroju 2,5 mm² należy dokręcać z momentem 0,4 Nm. Podczas podłączania kabli należy zwrócić uwagę na prawidłową polaryzację zasilania (AC/DC). Po montażu należy przeprowadzić testy działania, sprawdzając poprawność sterowania i obciążalność styków.

FAQ

• Czy przekaźnik utrzymuje stan po zaniku zasilania? Nie – pomimo nazwy „bistabilny”, ten model nie posiada pamięci stanu. Stan zanika wraz z zanikiem zasilania.
• Jaki jest maksymalny prąd obciążenia? Maksymalny prąd ciągły wynosi 2 × 16 A. Przekaźnik posiada także zdolność wytrzymania udarów prądowych do 160 A przez 20 ms.
• Czy przekaźnik współpracuje z przyciskami podświetlanymi? Nie – produkt nie obsługuje współpracy z przyciskami podświetlanymi.
