Przekaźnik bistabilny sekwencyjny do montażu podtynkowego BIS-404 2× (1×NO) 100-265VAC/2x(8A) | BIS-404 F&F

Opis i Kluczowe Cechy

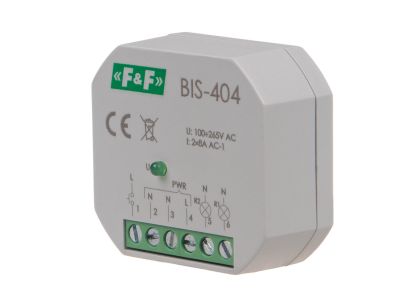

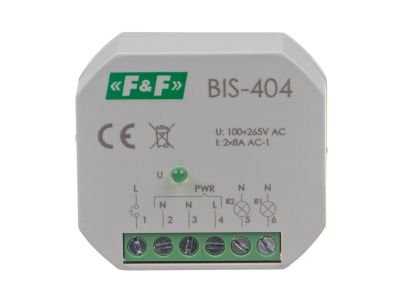

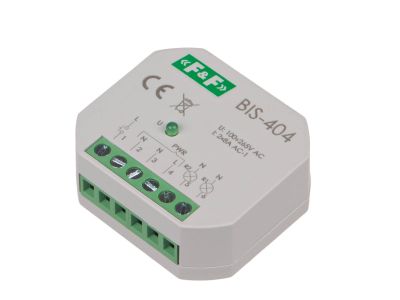

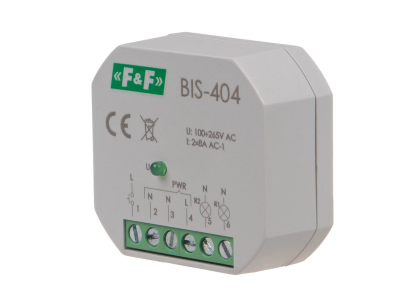

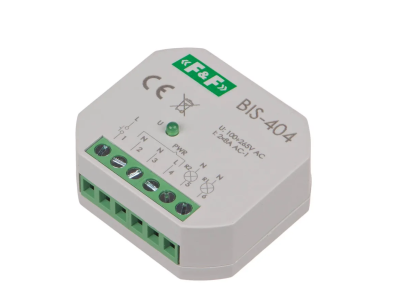

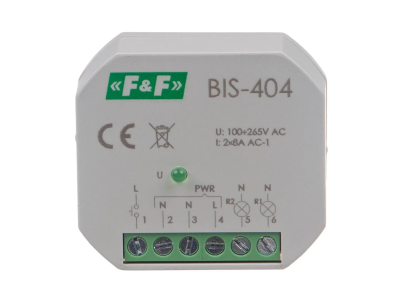

Przekaźnik bistabilny sekwencyjny BIS-404 to elektroniczny moduł wykonawczy przeznaczony do montażu podtynkowego w puszce Ø60. Urządzenie wyposażono w dwa niezależne kanały z zestykami NO (1×NO na kanał), każdy o maksymalnym prądzie obciążenia AC-1 wynoszącym 8 A. Zasilanie w szerokim zakresie 165÷265 V AC zapewnia stabilną pracę w typowych instalacjach sieciowych 230 V. Funkcja świecznikowa (sekwencyjna) umożliwia załączanie odbiorników w zadanej kolejności, co jest szczególnie przydatne przy sterowaniu żyrandolami wieloobwodowymi.

• Dwa kanały 2×8 A (AC-1): Możliwość niezależnego lub sekwencyjnego sterowania dwoma obwodami oświetleniowymi bez ryzyka przeciążenia styków.
• Funkcja świecznikowa (sekwencyjna): Umożliwia załączanie poszczególnych obwodów w cyklu – jeden po drugim – zwiększając funkcjonalność instalacji.
• Współpraca z przyciskami podświetlanymi: Niski prąd impulsu sterującego (5 mA) pozwala na bezproblemowe stosowanie podświetlanych łączników.
• Montaż podtynkowy w puszce Ø60: Kompaktowe wymiary (48×43 mm, wys. 20 mm) oraz stopień ochrony IP20 ułatwiają instalację w standardowych puszkach.
• Zaciski śrubowe (2,5 mm²): Pewne i trwałe połączenie przewodów o przekroju do 2,5 mm², moment dokręcający 0,4 Nm.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Został zaprojektowany i wyprodukowany zgodnie z obowiązującymi standardami europejskimi, co gwarantuje bezpieczną eksploatację w instalacjach niskiego napięcia.

Zastosowanie

Przekaźnik BIS-404 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest sekwencyjne lub niezależne sterowanie dwoma obwodami odbiorników z wielu punktów przy użyciu równolegle połączonych przycisków. Idealnie sprawdzi się w budynkach mieszkalnych, biurowych oraz obiektach użyteczności publicznej.

• Sterowanie żyrandolami wieloobwodowymi z funkcją sekwencyjnego załączania poszczególnych świateł.
• Zdalne załączanie dwóch niezależnych obwodów oświetleniowych (np. w salonie, przedpokoju) z dowolnej liczby punktów przyciskowych.
• Sterowanie wentylatorami lub innymi odbiornikami jednofazowymi (AC-1) o łącznym prądzie do 8 A na kanał.
• Automatyka budynkowa – rozszerzenie funkcji sterowania oświetleniem w systemach bez centralnego sterowania.

Wskazówki Montażowe

Montaż i instalację może wykonywać wyłącznie osoba posiadająca odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczono do montażu podtynkowego w puszce Ø60. Połączeń dokonuj za pomocą zacisków śrubowych, stosując przewody o przekroju dostosowanym do prądu obciążenia (maks. 2,5 mm²). Moment dokręcający wynosi 0,4 Nm. Nie przekraczaj podanych wartości prądu i napięcia – grozi to uszkodzeniem przekaźnika. Pamiętaj o zachowaniu szczeliny wentylacyjnej – produkt nie jest odporny na prądy udarowe ani nie posiada separacji galwanicznej.

FAQ

• Czy przekaźnik BIS-404 współpracuje z przyciskami podświetlanymi? Tak, prąd impulsu sterującego wynosi poniżej 5 mA, co pozwala na stosowanie typowych przycisków z diodą LED bez ryzyka fałszywych załączeń.
• Jaki jest stopień ochrony obudowy? IP20 – urządzenie chronione przed ciałami stałymi o średnicy ≥12,5 mm. Montowane w puszce podtynkowej zapewnia dodatkową ochronę mechaniczną.
• Czy przekaźnik zachowuje stan po zaniku napięcia? Nie, urządzenie nie posiada pamięci stanu. Po powrocie napięcia styki pozostają rozwarte – konieczne jest ponowne wywołanie impulsu sterującego.
