Przekaźnik Bistabilny RPB-1PM-UNI | 864391 Relpol

Alternatywny kod produktu: RPB-1PM-UNI

Opis i Kluczowe Cechy

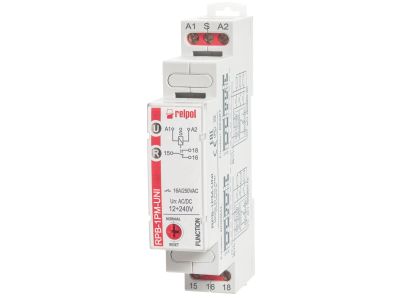

Przekaźnik bistabilny RPB-1PM-UNI (symbol 864391) w obudowie modułu instalacyjnego o szerokości 17,5 mm to wielofunkcyjny przekaźnik impulsowy z pamięcią stanu. Zapewnia stabilne utrzymanie pozycji styków bez konieczności ciągłego zasilania, co gwarantuje energooszczędność. Zestyki wykonane z AgSnO2 o obciążalności 16 A oraz napięcie znamionowe wejścia 12-240V AC/DC (50/60 Hz) sprawiają, że urządzenie doskonale nadaje się do szerokiego zakresu aplikacji przemysłowych i automatyki.

• Zestyki 1P (przełączny): Uniwersalne rozwiązanie do sterowania jednym obwodem z możliwością wyboru stanu zwarcia lub rozwarcia.
• Materiał styków AgSnO2: Zapewnia wysoką trwałość i odporność na zwarcia, minimalizując ryzyko uszkodzeń i zwiększając niezawodność pracy.
• Obciążalność 16 A: Przeznaczony do sterowania obwodami o średnim obciążeniu, odpowiedni do silników, grzałek lub oświetlenia.
• Napięcie wejścia 12-240V AC/DC: Szeroki zakres napięć zasilających eliminuje konieczność stosowania dodatkowych przetwornic, ułatwiając integrację z różnymi systemami.
• Pamięć stanu bistabilnego: Stan przekaźnika pozostaje niezmieniony w przypadku zaniku napięcia zasilania, co zwiększa bezpieczeństwo i stabilność procesów sterowanych.

Zgodność z Normami

Przekaźnik RPB-1PM-UNI spełnia wymagania dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Został zaprojektowany zgodnie z normami PN-EN 61810-1 oraz PN-EN 60947-5-1, co potwierdza jego zgodność z europejskimi standardami dla aparatury modułowej. Posiada oznaczenie CE.

Zastosowanie

Przekaźnik bistabilny RPB-1PM-UNI znajduje zastosowanie w systemach sterowania, automatyce budynkowej, układach sygnalizacji oraz w instalacjach przemysłowych, gdzie wymagana jest stabilność stanu przy zaniku zasilania.

• Sterowanie oświetleniem zewnętrznym i wewnętrznym z pamięcią stanu włączenia/wyłączenia.
• Automatyka budynkowa – przyciski sterujące oświetleniem, roletami lub wentylacją.
• Układy sygnalizacyjne i alarmowe – utrzymywanie stanu aktywacji nawet po zaniku napięcia.
• Sterowanie silnikami o średnim obciążeniu w maszynach i urządzeniach przemysłowych.
• Systemy sterowania centralnego ogrzewania i klimatyzacji z pamięcią ustawień.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przekaźnik montuje się w szynie DIN w obudowie modułu instalacyjnego o szerokości 17,5 mm. Przed podłączeniem należy upewnić się, że napięcie zasilające jest zgodne z parametrami urządzenia. Zaleca się stosowanie przewodów o odpowiednim przekroju, dostosowanych do obciążalności 16 A. Po zamontowaniu sprawdzić poprawność działania poprzez testowe przełączenie. Unikać montażu w miejscach narażonych na nadmierne ciepło lub wilgoć.

FAQ

• Czy przekaźnik wymaga ciągłego zasilania do utrzymania stanu? Nie – dzięki bistabilnej konstrukcji stan przekaźnika pozostaje niezmieniony nawet w przypadku zaniku napięcia zasilania.
• Jaki jest typ styków w przekaźniku? Zestyki 1P (przełączny) – jeden zestyk przełączny o obciążalności 16 A, umożliwiający sterowanie jednym obwodem.
• Czy przekaźnik nadaje się do sterowania silnikami? Tak – ze względu na obciążalność 16 A i materiał styków AgSnO2, przekaźnik sprawdza się w sterowaniu silnikami o średnim obciążeniu.
