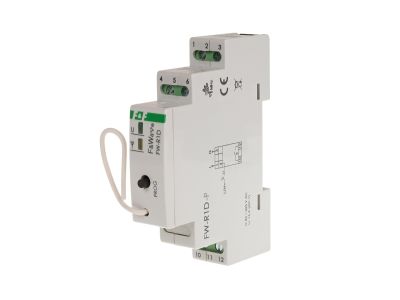

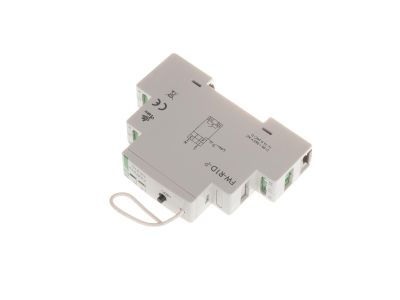

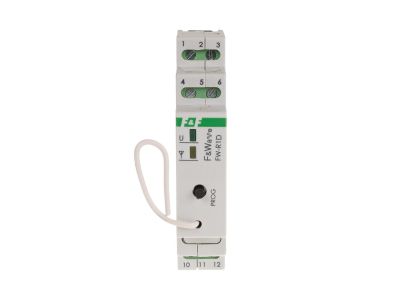

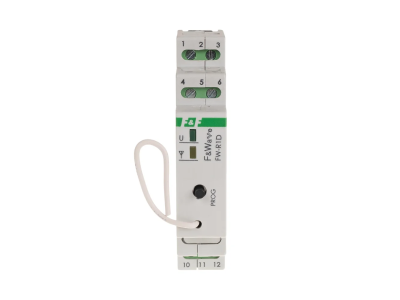

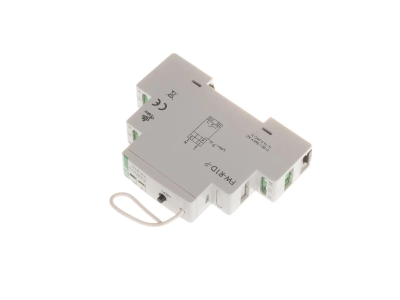

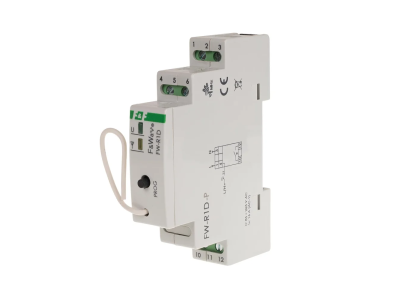

Przekaźnik bistabilny radiowy pojedynczy FW-R1D-P 85-265V AC/DC, multifunkcyjny, montaż DIN | FW-R1D-P F&F

Opis i Kluczowe Cechy

Przekaźnik bistabilny radiowy FW-R1D-P to wielofunkcyjne urządzenie sterujące zaprojektowane do montażu na szynie DIN. Zasilany uniwersalnym napięciem 85-265 V AC/DC, oferuje pięć trybów pracy w jednym module, co eliminuje konieczność stosowania kilku osobnych przekaźników. Możliwość przypisania do 32 nadajników radiowych zapewnia elastyczną i rozszerzalną kontrolę w systemach automatyki budynkowej.

• Zasilanie 85–265 V AC/DC: uniwersalne napięcie robocze umożliwia pracę w instalacjach zarówno prądu przemiennego, jak i stałego – od niskiego napięcia bezpiecznego po standardowe sieci 230 V.
• 5 trybów pracy w jednym urządzeniu: bistabilny, monostabilny (sterowanie bramą), czasowe opóźnione wyłączenie, zawsze załącz oraz zawsze wyłącz – realizujesz różne scenariusze bez konieczności zmiany sprzętu.
• Komunikacja radiowa z 32 nadajnikami: każdy przekaźnik może odbierać sygnały od wielu pilotów, czujników lub paneli sterujących, co ułatwia rozbudowę systemu i sterowanie z różnych punktów.
• Montaż na szynie DIN TH35: szybki i pewny montaż w rozdzielnicy, zgodny ze standardem aparatury modułowej.
• Funkcje sterowania centralnego (zawsze załącz / zawsze wyłącz): umożliwiają nadrzędne wymuszenie stanu obwodu – przydatne w systemach alarmowych, oświetleniu ewakuacyjnym lub centralnym wyłączaniu.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z obowiązującymi normami bezpieczeństwa dla urządzeń elektrycznych przeznaczonych do montażu w rozdzielnicach, co gwarantuje niezawodną i bezpieczną eksploatację w instalacjach niskiego napięcia.

Zastosowanie

Dzięki multifunkcyjności i bezprzewodowemu sterowaniu przekaźnik FW-R1D-P sprawdza się w różnorodnych instalacjach automatyki budynkowej i przemysłowej. Oto typowe scenariusze użycia:

• Sterowanie oświetleniem wewnętrznym i zewnętrznym – tryb bistabilny (włącz/wyłącz) lub czasowy (automatyczne wygaszenie po zadanym czasie).
• Obsługa bram wjazdowych, garażowych i szlabanów – tryb monostabilny (impulsowy) idealny do współpracy z pilotami radiowymi.
• Centralne wyłączanie zasilania w systemach alarmowych i przeciwpożarowych – funkcja „zawsze wyłącz” pozwala odciąć napięcie od wybranych obwodów.
• Automatyka rolet i żaluzji – przekaźnik bistabilny steruje napędem kierunkowym, wykorzystując dwa nadajniki (góra/dół) lub zewnętrzny sterownik czasowy.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w obrębie rozdzielnicy modułowej. Przekrój przewodów oraz moment dokręcania zacisków (jeśli podany w dokumentacji producenta) muszą być dobrane zgodnie z wartościami dla danego prądu obciążenia. Należy przestrzegać zaleceń producenta dotyczących minimalnych odległości od innych urządzeń oraz unikać prowadzenia przewodów sterujących obok linii energetycznych.

FAQ

• Czy przekaźnik może pracować jako czasowy (opóźnione wyłączenie)? Tak, urządzenie posiada wbudowaną funkcję czasowego wyłączenia (tryb opóźniony). Dokładny czas i sposób programowania należy sprawdzić w instrukcji producenta.
• Jakie są wymagania dotyczące zasilania? Przekaźnik jest zasilany napięciem 85–265 V AC/DC, co oznacza, że może być podłączony zarówno do sieci 230 V AC, jak i do niskonapięciowych źródeł DC (np. 12 V lub 24 V). Należy jednak upewnić się, że wybrane źródło jest w stanie zapewnić wymagany prąd (szczegóły w dokumentacji).
• Czy do urządzenia można podłączyć więcej niż jeden pilot? Tak, przekaźnik może współpracować z maksymalnie 32 nadajnikami radiowymi tego samego producenta. Każdy nadajnik można przypisać do wybranego trybu pracy (np. bistabilny, monostabilny) podczas procesu kodowania.
