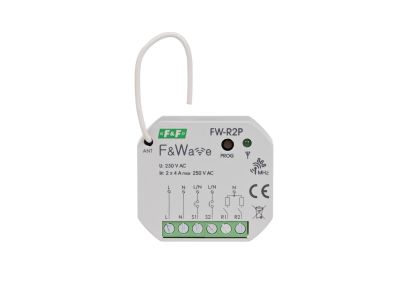

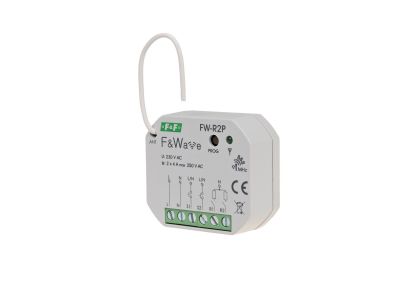

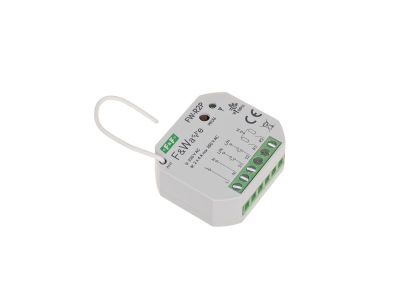

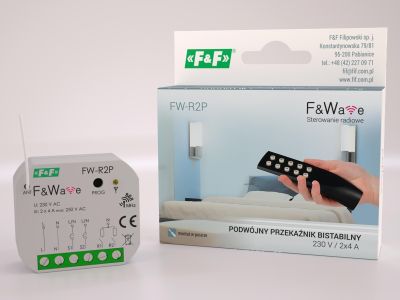

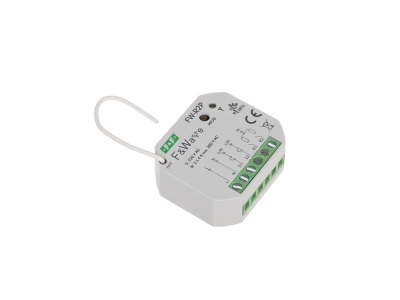

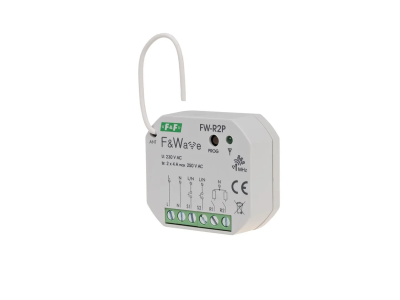

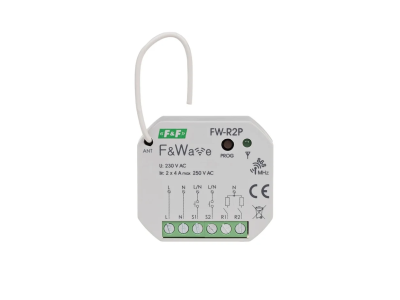

Przekaźnik bistabilny radiowy podwójny FW-R2P 85-265V AC/DC montaż podtynkowy | FW-R2P F&F

Opis i Kluczowe Cechy

Przekaźnik bistabilny radiowy FW-R2P to zaawansowany komponent systemu F&Wave, zaprojektowany z myślą o nowoczesnych instalacjach automatyki budynkowej. Urządzenie charakteryzuje się dwukanałową konstrukcją, co pozwala na niezależne sterowanie dwoma obwodami odbiorczymi. Dzięki szerokiemu zakresowi napięcia zasilania od 85 do 265 V AC/DC, moduł jest niezwykle uniwersalny i odporny na wahania parametrów sieci elektrycznej. Wykorzystanie częstotliwości radiowej 868 MHz zapewnia stabilną komunikację bez zakłóceń, typowych dla pasma 2,4 GHz.

• Wielofunkcyjność sterowania: Możliwość sparowania z maksymalnie 8 różnymi nadajnikami systemu F&Wave oraz dwa wejścia sterowania lokalnego dla przycisków monostabilnych.
• Wysoka obciążalność: Dwa niezależne styki wyjściowe typu NO o obciążalności 4 A (AC-1) każdy, co pozwala na bezpośrednie załączanie oświetlenia lub innych odbiorników.
• Funkcja retransmisji: Urządzenie potrafi przekazywać rozkazy dalej, co skutecznie zwiększa zasięg całego systemu sterowania radiowego w dużych obiektach.
• Bezpieczeństwo termiczne: Wbudowane elektroniczne zabezpieczenie termiczne chroni układ przed uszkodzeniem w przypadku wystąpienia przeciążenia.
• Energooszczędność: Pobór mocy w stanie czuwania wynosi zaledwie 0,25 W, co minimalizuje koszty eksploatacji systemu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa oraz kompatybilności elektromagnetycznej obowiązującymi na rynku europejskim. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz budynków, w suchych pomieszczeniach. Zastosowane zaciski śrubowe o przekroju znamionowym 2,5 mm² zapewniają trwałe i pewne połączenie elektryczne, minimalizując ryzyko poluzowania przewodów pod wpływem drgań lub zmian temperatury.

Zastosowanie

Przekaźnik FW-R2P znajduje szerokie zastosowanie w instalacjach domowych i komercyjnych. Jest idealnym rozwiązaniem do zdalnego i lokalnego sterowania oświetleniem (np. w układach schodowych lub korytarzowych), wentylacją oraz innymi urządzeniami elektrycznymi o charakterze rezystancyjnym. Dzięki dwóm kanałom, jeden moduł może obsługiwać dwa oddzielne punkty świetlne, co optymalizuje koszty instalacji i oszczędza miejsce w puszkach instalacyjnych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Moduł FW-R2P jest przeznaczony do montażu w puszce podtynkowej o średnicy Ø60 mm. Niewielkie wymiary (43 mm x 48 mm x 20 mm) ułatwiają ułożenie przewodów za osprzętem elektroinstalacyjnym. Podczas montażu należy zwrócić uwagę na moment dokręcania zacisków śrubowych, który powinien wynosić 0,4 Nm, aby zapewnić optymalny styk bez uszkodzenia gwintu. Wejścia sterownicze mogą być wyzwalane sygnałem L lub N, co daje dużą elastyczność podczas modernizacji istniejących instalacji.

FAQ

• Czy przekaźnik FW-R2P wymaga specjalnego kontrolera? Nie, urządzenie współpracuje bezpośrednio z nadajnikami systemu F&Wave, takimi jak piloty, przyciski bateryjne czy nadajniki podtynkowe.
• Jaki jest zasięg działania urządzenia? Zasięg zależy od konstrukcji budynku, jednak funkcja retransmisji pozwala na jego znaczne rozszerzenie poprzez kolejne moduły systemu.
• Czy mogę podłączyć zwykły przycisk dzwonkowy do sterowania? Tak, urządzenie posiada dwa wejścia sterowania lokalnego dedykowane dla dowolnych przycisków monostabilnych.
• Co się stanie w przypadku przegrzania? Wbudowane zabezpieczenie termiczne odłączy obciążenie, chroniąc przekaźnik przed trwałym uszkodzeniem.
