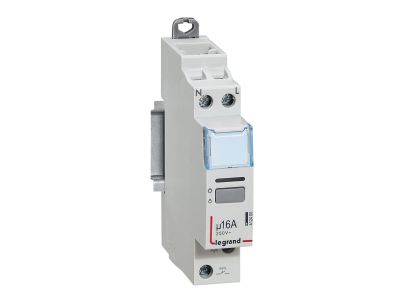

Przekaźnik bistabilny PB 431 16A 1NO elektroniczny, cichy | 412400 Legrand

Opis i Kluczowe Cechy

Przekaźnik bistabilny PB 431 (symbol 412400) to elektroniczne, ciche urządzenie 1-modułowe (17,5 mm) przeznaczone do sterowania obwodami prądu przemiennego. Dzięki prądowi znamionowemu 16 A i napięciu sterującemu 230 V~ umożliwia bezpieczne przełączanie obciążeń w domowych i przemysłowych instalacjach elektrycznych. Wykonanie ciche eliminuje hałas podczas załączania, co docenisz w pomieszczeniach wymagających ciszy.

• Prąd znamionowy 16 A: Bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie sterujące 230 V~: Prosta integracja z typową instalacją oświetleniową i sterowaniem fazowym.
• Styk 1NO (normalnie otwarty): Idealny do załączania i wyłączania odbiorników – oświetlenia, wentylatorów, rolet.
• Szerokość 1 moduł (17,5 mm): Oszczędność miejsca w rozdzielnicy, pozwala na gęstą zabudowę szyny TH35.
• Elektroniczny, cichy: Brak uderzeń mechanicznych – bezgłośne przełączanie, dłuższa żywotność i komfort akustyczny.
• Sterowanie centralne i grupowe: Możliwość wygodnego zarządzania wieloma obwodami za pomocą dodatkowego osprzętu sterującego.

Zgodność z Normami

Przekaźnik bistabilny PB 431 spełnia wymagania normy EN 60669-2-2 dotyczącej przełączników do instalacji stałych – wyłączniki zdalnego sterowania. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Przekaźnik PB 431 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub impulsowe przełączanie obwodów odbiorników. Dzięki cichej pracy i małym gabarytom doskonale sprawdzi się w nowoczesnych instalacjach mieszkaniowych i biurowych.

• Sterowanie oświetleniem w domach, biurach i obiektach użyteczności publicznej – możliwość załączania z dowolnego przycisku.
• Przekazywanie impulsów do styczników, przekaźników pomocniczych lub modułów PLC w systemach automatyki.
• Automatyka budynkowa: załączanie wentylacji, rolet, bram w oparciu o sygnały przyciskowe.
• Sygnalizacja i sterowanie w rozdzielnicach – kompaktowa obudowa 1-modułowa ułatwia instalację.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód nie jest pod napięciem. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przekrój przewodów dobierz do prądu znamionowego 16 A (zalecany 1,5–2,5 mm²). Dokręć zaciski momentem zgodnym z dokumentacją producenta (nie przekraczaj 0,8 Nm). Podczas podłączania styków sterujących i obciążeniowych zwróć uwagę na polaryzację – przekaźnik nie wymaga osobnego zasilania cewki, napięcie sterujące podawane jest poprzez wejście A1/A2 (230 V~).

FAQ

• Czy przekaźnik ma podświetlenie? Producent nie podaje informacji o podświetleniu. Przekaźnik PB 431 nie jest wyposażony w diodę LED sygnalizującą stan – przełączanie stwierdzisz po cichym zadziałaniu i ewentualnym załączonym obciążeniu.
• Jaki jest stopień ochrony IP? Producent nie określa stopnia ochrony dla samego przekaźnika. Standardowo aparatura modułowa montowana w rozdzielnicy zamykanej drzwiami osiąga IP20 (ochrona przed ciałami stałymi >12 mm i brakiem ochrony przed wilgocią). Dla konkretnej instalacji stosuj się do zaleceń producenta rozdzielnicy.
• Jak działa tryb cichy? Wykonanie ciche oznacza, że przekaźnik przełącza styk bez głośnego uderzenia mechanicznego – wykorzystuje element półprzewodnikowy lub cichy elektromagnes. Dzięki temu nie słychać charakterystycznego „kliknięcia” podczas zmiany stanu, co jest istotne w sypialniach, salach konferencyjnych czy szpitalach.
