Przekaźnik bistabilny PB 414 16A 24V 4NO | 412414 Legrand

Opis i Kluczowe Cechy

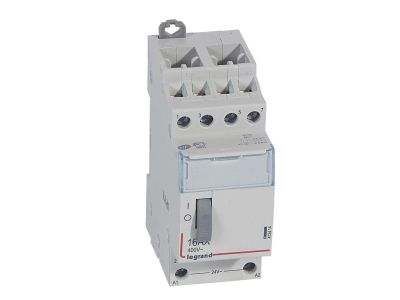

Przekaźnik bistabilny PB414 (symbol 412414) to czterozestykowy przekaźnik bistabilny z zestykami 4NO (normalnie otwarte) o prądzie znamionowym 16 A, przeznaczony do sterowania napięciem 24 V~. Dzięki technologii bistabilnej utrzymuje zaprogramowany stan bez ciągłego podtrzymywania cewki, co zmniejsza zużycie energii. Szerokość urządzenia wynosi 2 moduły (35 mm), co umożliwia oszczędne wykorzystanie miejsca w rozdzielnicy.

• Prąd znamionowy 16 A: Gwarantuje bezpieczną i niezawodną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Zestyki 4NO: Pozwalają na jednoczesne sterowanie czterema niezależnymi obwodami odbiorników.
• Napięcie sterujące cewki 24 V~: Umożliwia integrację z systemami automatyki budynkowej i sterownikami niskonapięciowymi.
• Działanie bistabilne: Przekaźnik zmienia stan po podaniu impulsu i utrzymuje go bez potrzeby stałego zasilania – oszczędność energii i cicha praca.
• Szerokość 2 modułów (35 mm): Kompaktowa obudowa ułatwia montaż w standardowych rozdzielnicach na szynie TH35.

Zgodność z Normami

Przekaźnik bistabilny PB414 jest zgodny z normą EN 60669-2-2, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach elektrycznych. Posiada certyfikat CE.

Zastosowanie

Model PB414 sprawdza się w instalacjach wymagających niezawodnego sterowania oświetleniem, wentylacją i innymi odbiornikami. Dzięki czterem zestykom NO idealnie nadaje się do zastosowań takich jak:

• Sterowanie oświetleniem w budynkach mieszkalnych i komercyjnych z możliwością centralnego wyłączenia.
• Zadawanie impulsów do styczników, przekaźników lub wejść sterowników PLC w systemach automatyki.
• Automatyka budynkowa – realizacja funkcji załącz/wyłącz dla wielu obwodów przy jednym sygnale.
• Sygnalizacja i sterowanie urządzeniami wymagającymi pamięci stanu (np. bramy, rolety).

Wskazówki Montażowe

Montaż przekaźnika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie instaluje się na szynie DIN TH35 w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Momenty dokręcania przewodów oraz przekrój przewodów należy dobierać zgodnie z dokumentacją producenta, pamiętając o dopasowaniu do prądu znamionowego 16 A.

FAQ

• Czy przekaźnik posiada podświetlenie lub sygnalizację stanu? Nie, w modelu PB414 nie przewidziano podświetlenia. Stan załączenia można określić poprzez obserwację położenia dźwigni (jeśli występuje) lub wskaźnik mechaniczny – w karcie katalogowej nie podano informacji o diodzie.
• Jaki jest stopień ochrony tego przekaźnika? Dla aparatury modułowej przeznaczonej do montażu w rozdzielnicach typowy stopień ochrony to IP20. Producent nie podaje konkretnej wartości dla tego modelu, jednak standardowo dla takich urządzeń przyjmuje się IP20.
• Jak działa tryb bistabilny? Przekaźnik bistabilny zmienia stan zestyków po każdym impulsie napięcia sterującego (np. 24 V~) i pozostaje w tym stanie bez konieczności podtrzymywania cewki. Kolejny impuls powoduje przełączenie do przeciwnego stanu. Jest to tzw. "pamięć stanu".
