Przekaźnik bistabilny PB 412 16A 24V 2NO | 412410 Legrand

Opis i Kluczowe Cechy

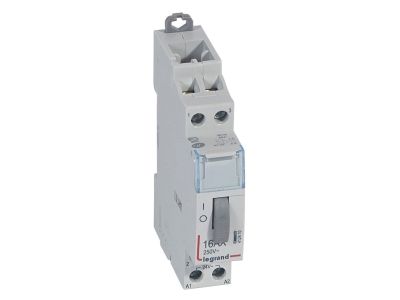

Przekaźnik bistabilny PB 412 (symbol 412410) to urządzenie przeznaczone do zdalnego sterowania odbiornikami w instalacjach elektrycznych. Dzięki cewce 24 V~ oraz konfiguracji styków 2NO umożliwia bezpieczne przełączanie obwodów o prądzie znamionowym 16 A. Szerokość 1 modułu (17,5 mm) pozwala na oszczędne zagospodarowanie szafy rozdzielczej. Stan pracy zmienia się po każdym impulsie sterującym, co eliminuje potrzebę ciągłego zasilania cewki – korzyść energetyczna i mniejsze nagrzewanie szafy.

• Prąd znamionowy 16 A: bezpieczne sterowanie obwodami o znacznym obciążeniu (np. oświetlenie, gniazda) bez ryzyka przegrzania styków.
• Napięcie sterujące 24 V~: umożliwia stosowanie w instalacjach niskonapięciowych (sterowniki PLC, systemy BMS) oraz w obwodach SELV – zwiększa bezpieczeństwo obsługi.
• Styki 2NO: dwa niezależne obwody zwierne pozwalają na jednoczesne załączanie dwóch odbiorników lub redundancję w aplikacjach wymagających podwójnej izolacji.
• Szerokość 1 moduł (17,5 mm): minimalistyczny montaż na szynie TH35 – idealny do rozdzielnic o ograniczonej przestrzeni.
• Praca bistabilna (impulsowa): zmiana stanu następuje po krótkim impulsie, cewka nie jest stale pod napięciem – oszczędność energii i dłuższa żywotność.

Zgodność z Normami

Przekaźnik PB 412 spełnia wymagania normy EN 60669-2-2 dotyczącej łączników instalacyjnych sterowanych zdalnie. Posiada oznakowanie CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt został zaprojektowany i wyprodukowany zgodnie ze standardami DIN, gwarantującymi niezawodność w warunkach przemysłowych i budynkowych.

Zastosowanie

Przekaźnik bistabilny PB 412 sprawdza się wszędzie tam, gdzie wymagane jest zdalne lub automatyczne przełączanie obwodów bez konieczności utrzymywania napięcia na cewce. Dzięki niskiemu napięciu sterującemu 24 V~ idealnie współpracuje z systemami automatyki budynkowej i sterownikami PLC.

• Zdalne sterowanie oświetleniem w biurach, hotelach, magazynach – impuls z przycisku lub systemu BMS.
• Przełączanie obwodów gniazd wtykowych w instalacjach inteligentnego budynku (funkcja „wszystko wyłącz”).
• Sterowanie stycznikami, przekaźnikami pomocniczymi lub siłownikami w szafach sterowniczych – kompatybilność z napięciem 24 V~.
• Realizacja centralnego załączania/wyłączania grup odbiorników w układach z wyposażeniem sterującym (producent dopuszcza sterowanie centralne i grupowe).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do 1 kV. Przekaźnik przeznaczony jest do instalacji na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony co najmniej IP20. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i zabezpieczyć przed przypadkowym załączeniem. Przekrój przewodów oraz moment dokręcania zacisków muszą być dobrane zgodnie z dokumentacją techniczną producenta (zalecany przekrój do 2,5 mm², moment ok. 0,5 Nm – sprawdź w karcie produktu). Nie instaluj urządzenia w strefach o dużej wilgotności ani w temperaturze wykraczającej poza zakres podany w instrukcji.

FAQ

• Czy przekaźnik PB 412 posiada podświetlenie? W dostępnych danych producenta nie wskazano opcji podświetlenia – urządzenie jest w wersji standardowej bez sygnalizacji optycznej stanu.
• Jaki jest stopień ochrony tego przekaźnika? Producent nie podaje konkretnej wartości IP. Dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się standardowo IP20 od strony czołowej. W przypadku instalacji w trudnych warunkach należy zastosować odpowiednią obudowę.
• Jak działa tryb pracy styku – czy to styk zwierny czy rozwierny? Styk typu 2NO (normalnie otwarty) – w stanie spoczynku obwód jest rozwarty, a zwierany jest po podaniu impulsu sterującego. Przekaźnik bistabilny zapamiętuje swój stan bez dalszego zasilania cewki.
