Przekaźnik bistabilny PB 411 16A 24V 1NO | 412405 Legrand

Opis i Kluczowe Cechy

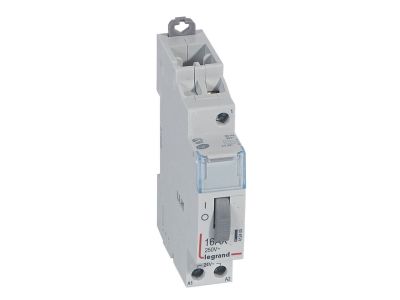

Przekaźnik bistabilny PB 411 (symbol 412405) to urządzenie przeznaczone do załączania i wyłączania obwodów elektrycznych za pomocą impulsów sterujących. Dzięki prądowi znamionowemu 16 A umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków. Napięcie sterujące cewki wynosi 24 V~, co pozwala na zastosowanie w instalacjach niskonapięciowych, zwiększając bezpieczeństwo obsługi. Przekaźnik wyposażony jest w jeden zestyk zwierny 1NO i zajmuje tylko 1 moduł (17,5 mm), co oszczędza miejsce w rozdzielnicy.

• Prąd znamionowy 16 A: Gwarantuje niezawodną pracę przy obciążeniach typowych dla oświetlenia, gniazd czy małych silników, bez ryzyka uszkodzenia styków.
• Napięcie sterujące 24 V~: Bezpieczne napięcie sterowania, idealne do współpracy z układami automatyki i sterownikami PLC.
• Zestyk 1NO (normalnie otwarty): Prosty i intuicyjny tryb pracy – przekaźnik zwiera obwód po impulsie sterującym i pozostaje w tym stanie do kolejnego impulsu.
• Bistabilność (praca impulsowa): Zerowy pobór mocy w stanie załączonym lub wyłączonym – oszczędność energii i brak nagrzewania się w szafie sterowniczej.
• Szerokość 1 moduł (17,5 mm): Kompaktowa konstrukcja pozwala na gęste upakowanie wielu przekaźników w rozdzielnicy, maksymalizując wykorzystanie miejsca.

Zgodność z Normami

Przekaźnik bistabilny PB 411 jest zgodny z normą EN 60669-2-2, dotyczącą łączników elektrycznych do instalacji stałych – przekaźników bistabilnych. Posiada certyfikację CE i spełnia wymagania dyrektyw unijnych, co potwierdza jego bezpieczeństwo i jakość w zastosowaniach profesjonalnych.

Zastosowanie

Przekaźnik PB 411 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub automatyczne załączanie obwodów za pomocą impulsów niskonapięciowych. Sprawdza się w instalacjach przemysłowych, komercyjnych i mieszkaniowych.

• Sterowanie oświetleniem – załączanie i wyłączanie obwodów światła z różnych punktów (np. z przycisków dzwonkowych).
• Impulsowe sterowanie stycznikami i przekaźnikami pomocniczymi w szafach sterowniczych.
• Współpraca z systemami automatyki budynkowej (BMS) oraz sterownikami PLC – napięcie 24 V~ idealnie dopasowane do sygnałów cyfrowych.
• Zastosowanie w instalacjach, gdzie wymagana jest pamięć stanu wyjścia po zaniku napięcia sterującego (bistabilność).

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w instalacji. Urządzenie mocuje się na szynie montażowej TH35 (DIN) w rozdzielnicy. Przewody należy podłączać zgodnie ze schematem na obudowie, zwracając uwagę na przekrój dobrany do prądu 16 A. Moment dokręcania zacisków oraz dopuszczalne przekroje przewodów należy stosować według dokumentacji producenta. Przed jakimikolwiek pracami serwisowymi bezwzględnie odłącz napięcie.

FAQ

• Czy przekaźnik PB 411 posiada podświetlenie lub wskaźnik LED? W standardowym wykonaniu PB 411 nie ma wbudowanego podświetlenia. Stan załączenia można sprawdzić na podstawie położenia przycisku ręcznego (jeśli występuje) lub za pomocą zewnętrznej sygnalizacji.
• Jaki jest stopień ochrony tego przekaźnika? Producent nie podaje stopnia ochrony, co jest typowe dla aparatury modułowej przeznaczonej do montażu w rozdzielnicach (standardowo IP20 dla części zaciskowej – należy chronić przed wilgocią i pyłem).
• W jakim trybie pracuje zestyk – normalnie otwarty czy przełączny? Przekaźnik wyposażony jest w jeden zestyk normalnie otwarty (1NO). Oznacza to, że w stanie spoczynku obwód jest rozwarty, a po podaniu impulsu sterującego – zwierany. Pamięć stanu zapewnia konstrukcja bistabilna.
