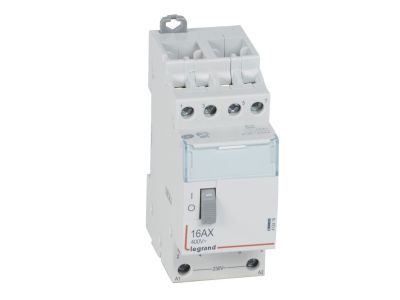

Przekaźnik bistabilny PB 404 230VAC 16A 4NO | 412416 Legrand

Opis i Kluczowe Cechy

Przekaźnik bistabilny PB 404 (symbol 412416) o napięciu sterującym 230 V AC i prądzie znamionowym 16 A zapewnia niezawodne przełączanie obwodów oświetleniowych i grzewczych w instalacjach budynkowych. Dzięki czterem zestykom normalnie otwartym (4NO) umożliwia jednoczesne sterowanie kilkoma odbiornikami, a szerokość 2 modułów (35 mm) pozwala na oszczędne zagospodarowanie miejsca w rozdzielnicy.

• Prąd znamionowy 16 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• 4 zestyków normalnie otwartych (4NO): Pozwala na niezależne przełączanie czterech obwodów lub sumowanie obciążeń w jednym obwodzie.
• Napięcie sterujące 230 V AC: Zasilanie cewki bezpośrednio z instalacji 230 V – brak konieczności stosowania dodatkowego transformatora.
• Szerokość 2 modułów (35 mm): Kompaktowy montaż na szynie TH-35, oszczędność miejsca w rozdzielnicy.
• Możliwość sterowania centralnego i grupowego: Dzięki dedykowanemu wyposażeniu sterującemu można łączyć wiele przekaźników w system zarządzania oświetleniem.

Zgodność z Normami

Przekaźnik bistabilny PB 404 jest zgodny z normą EN 60669-2-2 dotyczącą łączników elektrycznych w zakresie sterowania obciążeniami w instalacjach stałych. Posiada certyfikację CE, potwierdzającą spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej obowiązujących na rynku europejskim.

Zastosowanie

Przekaźnik PB 404 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub automatyczne przełączanie odbiorników o dużym prądzie. Dzięki bistabilnej charakterystyce (zmiana stanu przy każdym impulsie) idealnie nadaje się do realizacji funkcji załącz/wyłącz w obwodach oświetlenia, ogrzewania elektrycznego czy wentylacji.

• Sterowanie oświetleniem w budynkach mieszkalnych i biurowych – w tym grupy świateł z jednego punktu sterowania.
• Zdalne załączanie i wyłączanie obwodów gniazd wtykowych lub odbiorników stałych (np. grzejniki, klimatyzatory).
• Tworzenie układów centralnego wyłączania np. opuszczanie obiektu – jeden impuls wyłącza wszystkie podłączone obwody.
• Współpraca z przekaźnikami i stycznikami w systemach automatyki budynkowej oraz sterownikami PLC.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy i upewnij się, że nie może zostać przypadkowo załączone. Urządzenie montuje się na szynie TH-35 (DIN) w rozdzielnicy modułowej. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta (zalecany 0,8 Nm). Przekrój przewodów dobierz do prądu obciążenia (maks. 2,5 mm² dla przewodów sztywnych). Upewnij się, że obciążenie podłączone do poszczególnych styków nie przekracza prądu znamionowego 16 A na każdy zestyk.

FAQ

• Czy przekaźnik PB 404 posiada podświetlenie? W dostępnych danych producenta nie ma informacji o diodzie sygnalizacyjnej. Stan załączenia można sprawdzić za pomocą wskaźnika mechanicznego (jeśli występuje) lub przez pomiar napięcia na zaciskach – zalecamy zapoznanie się z pełną dokumentacją techniczną.
• Jaki jest stopień ochrony tego przekaźnika? Dla tego typu aparatury modułowej standardowy stopień ochrony przy montażu w rozdzielnicy zamkniętej to IP20, co zapewnia ochronę przed dotykiem palcem i dostępem do części pod napięciem. Nie jest przewidziana praca w środowisku wilgotnym ani zapylonym bez dodatkowego obudowania.
• Jak działa tryb pracy styku bistabilnego? Przekaźnik zmienia stan (z załączonego na wyłączony i odwrotnie) po każdym impulsie napięcia sterującego o odpowiednim czasie trwania (zwykle >50 ms). Jest to idealne rozwiązanie do sterowania przyciskami dzwonkowymi – nie wymaga stałego podtrzymania cewki, co zmniejsza zużycie energii i nagrzewanie w rozdzielnicy.
