Przekaźnik bistabilny, p/t z wyłącznikiem czasowym, do podświetlanych przycisków 24V | BIS-410-LED-24V F&F

Alternatywny kod produktu: BIS-410i-24V

Opis i Kluczowe Cechy

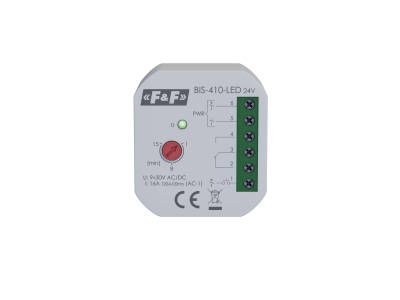

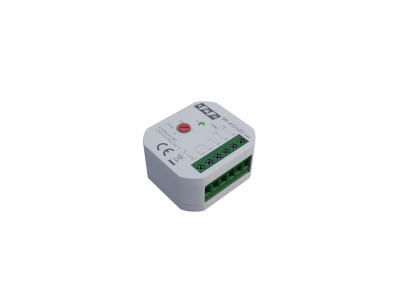

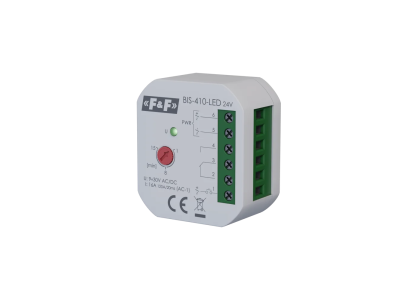

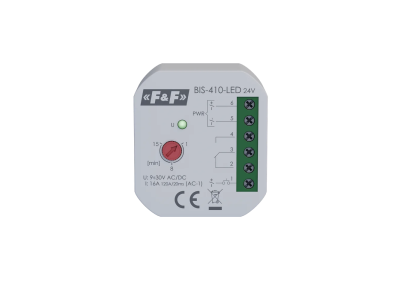

Przekaźnik bistabilny BIS-410-LED-24V (symbol 410.1) z wyłącznikiem czasowym to elektroniczne urządzenie elektroinstalacyjne zasilane napięciem 9÷30 V AC/DC. Przeznaczony do współpracy z podświetlanymi przyciskami, umożliwia załączanie oświetlenia lub innych urządzeń z kilku punktów sterowania. Maksymalne obciążenie 16 A (160 A/20 ms) pozwala na bezpośrednie sterowanie większością obwodów oświetleniowych. Stopień ochrony IP20 zapewnia bezpieczeństwo w suchych pomieszczeniach.

• Zasilanie 9÷30 V AC/DC: Szeroki zakres napięcia zasilania pozwala na elastyczne stosowanie z różnymi źródłami napięcia.
• Maksymalny prąd obciążenia 16 A: Umożliwia bezpośrednie sterowanie obwodami oświetleniowymi bez konieczności stosowania dodatkowych styczników.
• Wyłącznik czasowy 1÷15 min: Automatyczne wyłączanie obwodu po upływie ustawionego czasu – oszczędność energii i wygoda użytkowania.
• Sterowanie lokalne: Możliwość bezpośredniego załączania/wyłączania za pomocą przycisku bez konieczności stosowania dodatkowej automatyki.
• Konfiguracja styków 1 × NO: Pojedynczy styk normalnie otwarty ułatwia integrację z różnymi systemami sterowania.

Zgodność z Normami

Przekaźnik spełnia wymogi dyrektyw unijnych dotyczących kompatybilności elektromagnetycznej i posiada oznakowanie CE. Zaprojektowany zgodnie z normami bezpieczeństwa dla urządzeń niskonapięciowych i elektroinstalacyjnych.

Zastosowanie

Przekaźnik bistabilny BIS-410-LED-24V znajduje zastosowanie w systemach sterowania oświetleniem oraz innymi odbiornikami wymagającymi czasowego załączania i wyłączania.

• Instalacje oświetlenia schodowego i korytarzowego z możliwością automatycznego wyłączania po upływie określonego czasu.
• Sterowanie oświetleniem w łazienkach, garażach i piwnicach – funkcja wyłącznika czasowego zapobiega pozostawieniu oświetlenia włączonego.
• Automatyzacja systemów sterowania w budynkach mieszkalnych i komercyjnych – równoległe sterowanie z kilku punktów.
• Współpraca z czujnikami ruchu poprzez dodanie odpowiedniej automatyki sterującej.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przekaźnik przeznaczony jest do montażu w puszce podtynkowej o średnicy 60 mm. Przed rozpoczęciem prac należy odłączyć napięcie zasilania. Zaciski śrubowe 2,5 mm² umożliwiają pewne podłączenie przewodów. Moment dokręcający 0,4 Nm zapobiega uszkodzeniu mechanizmu. Po montażu sprawdzić poprawność działania układu sterującego.

FAQ

• Czy przekaźnik współpracuje z przyciskami podświetlanymi? Tak, urządzenie zostało zaprojektowane do współpracy z podświetlanymi przyciskami sterującymi.
• Jakie jest zużycie mocy przez przekaźnik? Pobór mocy wynosi 0,7 W podczas pracy.
• Czy przekaźnik posiada pamięć stanu po zaniku zasilania? Nie, po zaniku napięcia urządzenie powraca do stanu początkowego.
