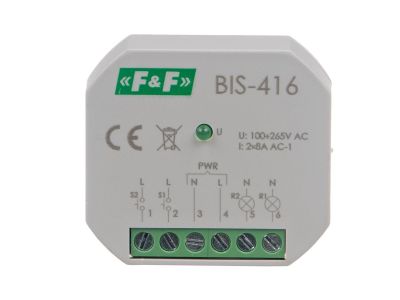

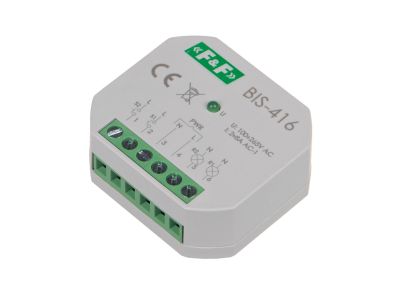

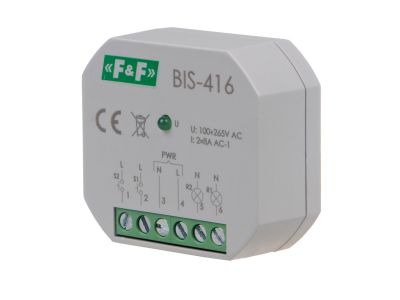

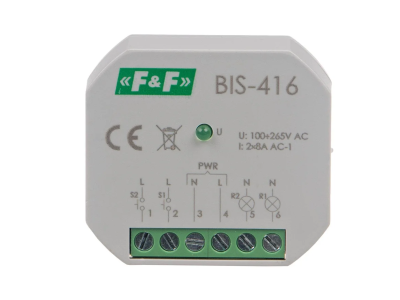

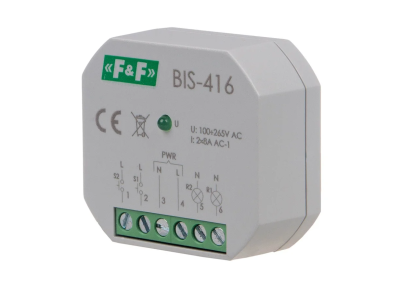

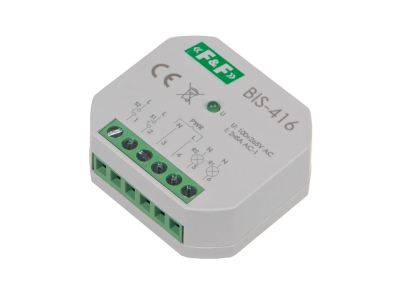

Przekaźnik bistabilny p/t dwa niezależne obwody sterowania BIS-416 230/2x(8A) 2× (1×NO) | BIS-416 F&F

Opis i Kluczowe Cechy

Przekaźnik bistabilny BIS-416 marki F&F to zaawansowane urządzenie elektroniczne zaprojektowane do precyzyjnego sterowania dwoma niezależnymi obwodami oświetleniowymi lub innymi odbiornikami energii elektrycznej. Dzięki dwukanałowej konstrukcji, moduł ten pozwala na optymalizację instalacji elektrycznej, zastępując dwa oddzielne urządzenia jednym kompaktowym rozwiązaniem. Urządzenie pracuje w szerokim zakresie napięcia zasilania od 165 do 265 V AC, co gwarantuje stabilną pracę nawet w przypadku niewielkich wahań w sieci energetycznej.

• Dwa niezależne kanały: Konfiguracja styków 2 × NO (normalnie otwarte) umożliwia niezależne zarządzanie dwoma sekcjami odbiorników.
• Wysoka obciążalność: Maksymalny prąd obciążenia w kategorii AC-1 wynosi 8 A na każdy kanał, co pozwala na bezpośrednie sterowanie standardowymi układami oświetleniowymi.
• Współpraca z przyciskami podświetlanymi: Przekaźnik został zaprojektowany tak, aby prąd impulsu sterującego (poniżej 5 mA) pozwalał na bezproblemową współpracę z przyciskami wyposażonymi w neonówki lub diody LED.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,7 W sprawia, że urządzenie jest wyjątkowo ekonomiczne w długofalowej eksploatacji.
• Szybkość reakcji: Opóźnienie zadziałania rzędu 0,1 ÷ 0,2 s zapewnia niemal natychmiastową odpowiedź układu na naciśnięcie przycisku sterującego.

Zgodność z Normami

Produkt został wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości obowiązującymi w branży elektrotechnicznej. Stopień ochrony IP20 definiuje przeznaczenie urządzenia do montażu wewnątrz pomieszczeń, w miejscach nie narażonych na bezpośrednie działanie wilgoci. Urządzenie spełnia wymagania dotyczące kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania niskonapięciowych aparatów elektrycznych, co potwierdza renoma producenta F&F.

Zastosowanie

Przekaźnik BIS-416 znajduje szerokie zastosowanie w nowoczesnych instalacjach domowych i przemysłowych. Jest idealnym rozwiązaniem do sterowania oświetleniem na klatkach schodowych, korytarzach, w dużych salonach czy halach produkcyjnych, gdzie wymagane jest załączanie i wyłączanie światła z wielu różnych punktów za pomocą równolegle połączonych przycisków dzwonkowych (chwilowych). Dzięki dwóm kanałom, może obsługiwać np. oświetlenie główne i dekoracyjne w jednym pomieszczeniu przy zachowaniu minimalnej ilości okablowania.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu w standardowej puszce podtynkowej o średnicy Ø60 mm. Dzięki kompaktowym wymiarom (średnica Ø54 mm i wysokość 20 mm), montaż jest możliwy nawet w puszkach o ograniczonej przestrzeni. Podczas instalacji należy zwrócić uwagę na następujące aspekty techniczne:

• Przyłącze: Zastosowane zaciski śrubowe pozwalają na podłączenie przewodów o przekroju znamionowym wynoszącym 2,5 mm², co zapewnia trwały i pewny styk elektryczny.
• Moment dokręcania: Zalecany moment dokręcania śrub zaciskowych wynosi 0,4 Nm, co zapobiega uszkodzeniu gwintów przy jednoczesnym zachowaniu optymalnej siły docisku.
• Warunki pracy: Urządzenie może pracować w szerokim zakresie temperatur od -25°C do +50°C, co pozwala na jego instalację w nieogrzewanych pomieszczeniach technicznych.
• Brak pamięci stanu: Należy pamiętać, że urządzenie nie posiada pamięci stanu po zaniku zasilania – po powrocie napięcia styki pozostaną w pozycji otwartej.

FAQ

• Czy przekaźnik BIS-416 może sterować oświetleniem LED? Tak, przekaźnik może sterować oświetleniem LED, o ile prąd rozruchowy i roboczy nie przekracza parametrów znamionowych styków (8 A w kategorii AC-1).
• Czy do sterowania mogę użyć przycisków z podświetleniem? Tak, urządzenie jest w pełni przystosowane do współpracy z przyciskami podświetlanymi, co jest kluczowe w ciemnych korytarzach i ciągach komunikacyjnych.
• Ile punktów sterujących mogę podłączyć do jednego przekaźnika? Można podłączyć dowolną liczbę przycisków sterujących połączonych równolegle, co daje nieograniczone możliwości aranżacji punktów sterowania.
