Przekaźnik bistabilny p/t do podświetlanych przycisków BIS-408 1xNO 230VAC/16A | BIS-408 F&F

Opis i Kluczowe Cechy

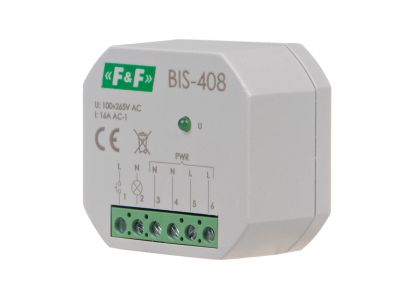

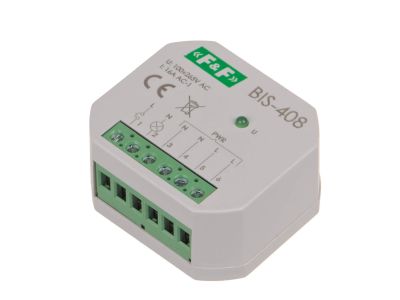

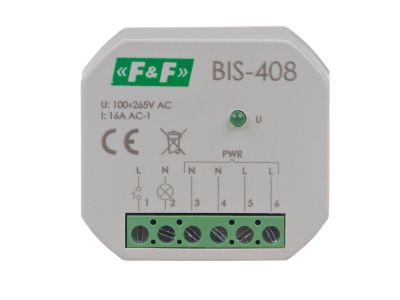

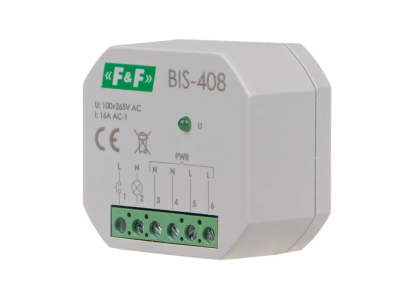

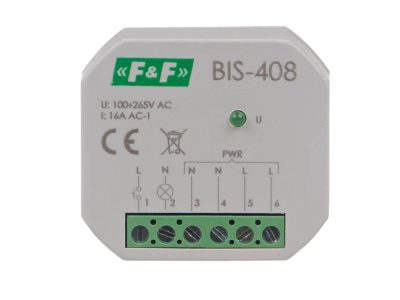

Przekaźnik bistabilny BIS-408 to elektroniczne urządzenie przeznaczone do sterowania oświetleniem i innymi odbiornikami za pomocą równolegle połączonych przycisków, w tym podświetlanych. Wyposażony w jeden styk normalnie otwarty (1NO) o obciążalności prądowej 16A w kategorii AC-1, zasilany napięciem 230V AC. Jego kompaktowe wymiary (48×43×20 mm) umożliwiają montaż w standardowej puszce podtynkowej O60.

• Styk 1×NO o obciążalności 16A (AC-1): Zapewnia bezpieczne załączanie obwodów oświetleniowych i innych odbiorników o znacznym prądzie, bez ryzyka przegrzania styków.
• Szeroki zakres napięcia zasilania 165÷265V AC: Gwarantuje stabilną pracę nawet przy wahaniach napięcia w sieci, typowych dla instalacji budynkowych.
• Prąd impulsu sterującego poniżej 5mA: Umożliwia współpracę z przyciskami podświetlanymi bez ryzyka uszkodzenia diod LED w przyciskach.
• Opóźnienie zadziałania 0,1÷0,2s: Krótki czas przełączania eliminuje efekt migotania przy szybkich komendach, zapewniając płynne sterowanie.
• Niski pobór mocy 0,7W: Energooszczędne rozwiązanie, które nie generuje strat ciepła, co jest istotne przy montażu w puszce podtynkowej.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm bezpieczeństwa i jest oznakowane znakiem CE. Przeznaczone do stosowania w instalacjach budynkowych zgodnych z obowiązującymi przepisami.

Zastosowanie

Przekaźnik bistabilny BIS-408 znajduje zastosowanie w instalacjach, gdzie wymagane jest sterowanie oświetleniem z wielu punktów (funkcja schodowa) za pomocą przycisków, w tym podświetlanych. Może również sterować innymi odbiornikami o charakterze rezystancyjnym lub indukcyjnym w granicach dopuszczalnego prądu.

• Sterowanie oświetleniem w korytarzach, klatkach schodowych i dużych pomieszczeniach z kilku niezależnych punktów.
• Załączanie wentylatorów, rolet i bram w systemach automatyki budynkowej (przy zachowaniu parametrów prądowych).
• Współpraca z przyciskami podświetlanymi (LED) w systemach przyzywowych lub sygnalizacyjnych.
• Zastosowanie w instalacjach inteligentnego budynku jako element wykonawczy sterowany lokalnie.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz zasilanie obwodu. Przekaźnik przeznaczony jest do montażu w puszce podtynkowej O60 (wewnętrzna średnica 60 mm). Podłączenie przewodów należy wykonać za pomocą zacisków śrubowych o maksymalnym przekroju 2,5 mm², z momentem dokręcania 0,4 Nm. Przekrój przewodów musi być dobrany do prądu obciążenia. Urządzenie pracuje w temperaturze otoczenia od -25°C do +50°C.

FAQ

• Czy przekaźnik współpracuje z przyciskami podświetlanymi? Tak, prąd impulsu sterującego wynosi poniżej 5 mA, co jest bezpieczne dla diod LED w przyciskach podświetlanych.
• Jaki jest stopień ochrony? IP20 – urządzenie przeznaczone do montażu wewnątrz puszek instalacyjnych, w suchych pomieszczeniach.
• Czy przekaźnik zapamiętuje stan po zaniku zasilania? Nie, po powrocie napięcia przekaźnik pozostaje w stanie wyłączenia (brak pamięci stanu). Należy uwzględnić to w projekcie instalacji.
