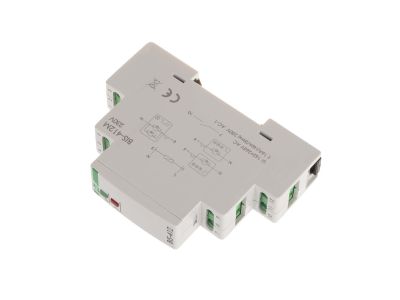

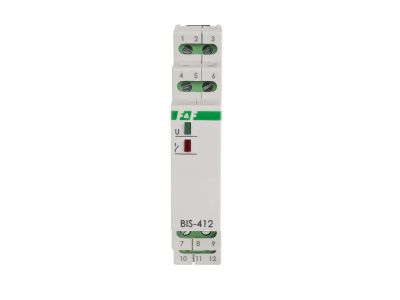

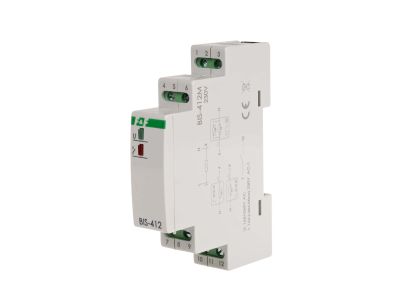

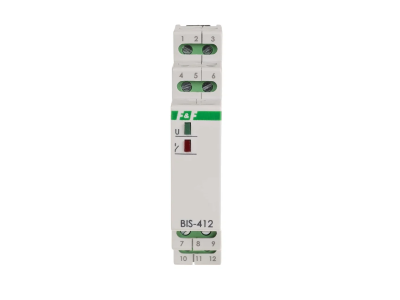

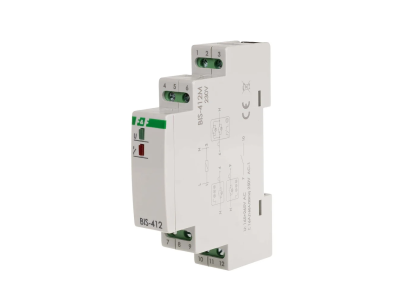

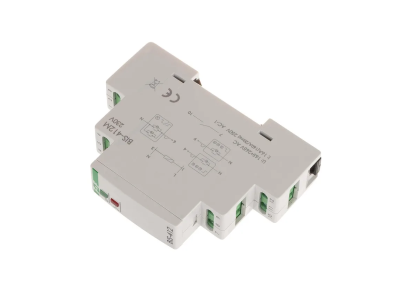

Przekaźnik bistabilny grupowy z pamięcią pozycji styku, BIS-412M 230V/16A montaż na szynie DIN | BIS-412M F&F

Opis i Kluczowe Cechy

Przekaźnik bistabilny grupowy BIS-412M to urządzenie przeznaczone do wielopunktowego sterowania oświetleniem i innymi odbiornikami w instalacach hotelowych i biurowych. Działa przy napięciu zasilania 165÷265 V AC i obsługuje obciążenie do 16 A (AC-1), co pozwala bezpiecznie załączać odbiorniki o znacznym poborze mocy. Zajmuje tylko 1 moduł (18 mm) na szynie DIN 35 mm, oszczędzając miejsce w rozdzielnicy. Wyposażony w styk 1×NO/NC z separacją galwaniczną oraz wbudowaną pamięć pozycji styku po zaniku napięcia.

• Napięcie zasilania 165÷265 V AC: szeroki zakres napięć gwarantuje stabilną pracę nawet przy wahaniach sieci, bez ryzyka uszkodzenia układu.
• Maksymalny prąd obciążenia AC-1 16 A: umożliwia bezpośrednie załączanie odbiorników o dużym obciążeniu, np. ciągów oświetleniowych lub wentylatorów, bez ryzyka przegrzania styków.
• Styk 1×NO/NC z separacją: pozwala na realizację zarówno załączania, jak i rozłączania obwodu z zachowaniem bezpiecznej separacji galwanicznej sterowania od obciążenia.
• Pamięć stanu po zaniku zasilania: po powrocie napięcia przekaźnik wraca do ostatniego położenia styku – brak konieczności ręcznego resetowania.
• Współpraca z przyciskami podświetlanymi (prąd impulsu <5 mA): możliwość zastosowania nowoczesnych przycisków z diodą LED bez ryzyka fałszywego załączenia.
• Szerokość 1 modułu (18 mm): kompaktowa obudowa pozwala zaoszczędzić miejsce w rozdzielnicy, idealna do instalacji o ograniczonej przestrzeni.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Przeznaczone do montażu w suchych pomieszczeniach w rozdzielnicach o stopniu ochrony IP20. Aby zapewnić bezpieczeństwo i zgodność z przepisami, instalację należy wykonać zgodnie z dokumentacją producenta.

Zastosowanie

Przekaźnik bistabilny BIS-412M został zaprojektowany do zastosowań wymagających wygodnego, wielopunktowego sterowania z funkcją pamięci stanu. Sprawdza się szczególnie w obiektach hotelowych, biurowych i użyteczności publicznej.

• Sterowanie oświetleniem z wielu punktów za pomocą równolegle połączonych przycisków (funkcja hotelowa/grupowa) – idealne do korytarzy, klatek schodowych, sal konferencyjnych.
• Wysyłanie impulsów sterujących do styczników, przekaźników pomocniczych lub wejść sterowników PLC w systemach automatyki budynkowej.
• Sygnalizacja stanu urządzeń – wykorzystanie zestyków NO/NC do przekazania informacji zwrotnej do systemu nadzoru.
• Integracja z przyciskami podświetlanymi w nowoczesnych instalacjach estetycznych i energooszczędnych.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się na szynie TH35 (DIN 35 mm) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu obciążenia – maksymalny przekrój dla zacisków śrubowych to 2,5 mm². Moment dokręcania śrub nie może przekroczyć 0,4 Nm. Należy pamiętać o zachowaniu odstępów izolacyjnych i nieprzekraczaniu temperatury pracy od -25 do 50 °C.

FAQ

• Czy przekaźnik BIS-412M współpracuje z przyciskami podświetlanymi? Tak, prąd impulsu sterującego wynosi mniej niż 5 mA, co umożliwia bezproblemową pracę z przyciskami wyposażonymi w diodę LED, bez zakłóceń i ryzyka samoczynnego załączania.
• Jaki jest stopień ochrony obudowy? Urządzenie ma stopień ochrony IP20, co jest standardem dla aparatury przeznaczonej do montażu w zamkniętych rozdzielnicach w suchych pomieszczeniach.
• Czy po zaniku napięcia przekaźnik zapamiętuje ostatni stan? Tak, wbudowana pamięć pozycji styku sprawia, że po przywróceniu zasilania przekaźnik powraca do stanu, w którym znajdował się przed utratą napięcia – nie wymaga ręcznej interwencji.
