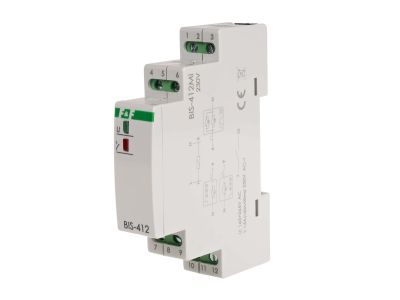

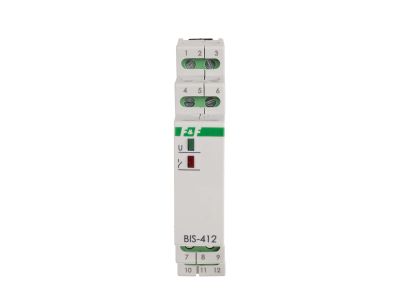

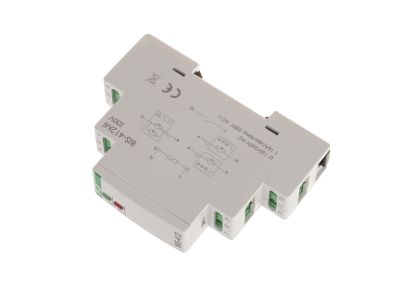

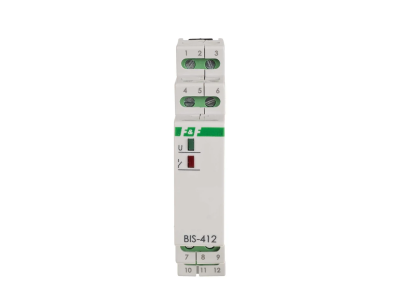

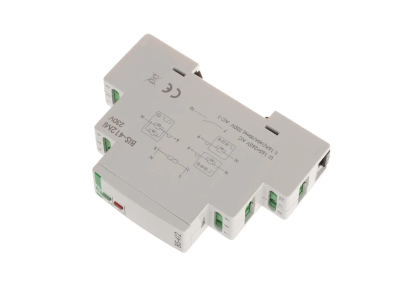

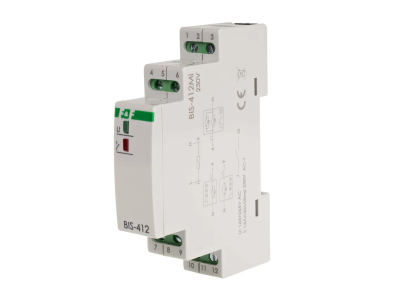

Przekaźnik bistabilny grupowy z pamięcią, na szynę DIN, 230V, z przekaźnikiem inrush 160A/20ms | BIS-412M-LED F&F

Alternatywny kod produktu: BIS-412Mi

Opis i Kluczowe Cechy

Przekaźnik bistabilny BIS-412M-LED (symbol BIS-412M-LED) to zaawansowane urządzenie elektroniczne przeznaczone do sterowania obwodami oświetlenia i innych odbiorników 230V AC. Montowany na szynie DIN w szafach sterowniczych, posiada pamięć stanu styku – po zaniku zasilania powraca do ostatniego zaprogramowanego położenia. Wyposażony w wbudowany układ inrush o parametrach 160A/20ms, który chroni przed uszkodzeniem na etapie załączania obciążeń indukcyjnych.

• Napięcie zasilania 230V AC: Szeroki zakres 165÷265 V AC zapewnia stabilną pracę nawet przy wahaniach napięcia sieci.
• Prąd obciążenia AC-1 16A (160A/20ms): Obsługuje standardowe obwody oświetleniowe oraz niewielkie odbiorniki, zabezpieczone przed udarami prądowymi podczas załączania.
• Pamięć stanu styku: Zachowuje pozycję (załączony/wyłączony) po zaniku zasilania, co eliminuje konieczność ponownego ręcznego sterowania.
• Sterowanie grupowe (hotelowe): Możliwość załączania/wyłączania oświetlenia z kilku punktów równocześnie dzięki równoległemu połączeniu przycisków sterujących.
• Współpraca z przyciskami podświetlanymi: Kompatybilny z przyciskami wyposażonymi w podświetlenie LED, co ułatwia obsługę w ciemnych pomieszczeniach.
• Konfiguracja styku 1×NO: Jeden normalnie otwarty styk zapewnia prostą integrację z istniejącymi obwodami sterowania.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zostało zaprojektowane zgodnie z normami dotyczącymi bezpieczeństwa urządzeń niskonapięciowych i kompatybilności elektromagnetycznej.

Zastosowanie

Przekaźnik BIS-412M-LED znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających niezawodnego sterowania oświetleniem lub innymi odbiornikami 230V AC z możliwością zapamiętania stanu.

• Sterowanie oświetleniem w hotelach, biurach, korytarzach – możliwość załączania/wyłączania z wielu punktów.
• Instalacje domowe i mieszkaniowe – inteligentne zarządzanie oświetleniem z funkcją pamięci stanu.
• Obwody wentylacji, klimatyzacji lub pomp – sterowanie odbiornikami wymagającymi ochrony przed udarami prądowymi.
• Systemy alarmowe i monitoring – niezawodne załączanie urządzeń po powrocie zasilania.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przekaźnik montować na szynie 35mm w szafie sterowniczej, zasilanie 230V AC podłączyć do zacisków śrubowych. Styki sterujące należy połączyć równolegle z przyciskami podświetlanymi. Przed uruchomieniem sprawdzić poprawność połączeń i napięcie zasilania w zakresie 165÷265 V AC. Moment dokręcający zacisków: 0,4 Nm. Temperatura otoczenia podczas pracy nie powinna przekraczać 50°C.

FAQ

• Czy przekaźnik współpracuje z tradycyjnymi przyciskami bez podświetlenia? Tak – urządzenie jest kompatybilne ze wszystkimi standardowymi przyciskami monostabilnymi, niezależnie od ich konstrukcji.
• Jaki jest pobór mocy przez przekaźnik? Pobór mocy wynosi 0,7 W w stanie spoczynku, co minimalizuje wpływ na koszty eksploatacji instalacji.
• Czy można stosować przekaźnik do sterowania obciążeniami większymi niż 16A? Maksymalny prąd obciążenia wynosi 16A AC-1. Do większych obciążeń należy stosować dodatkowe przekaźniki mocy lub styczniki.
