Przekaźnik bistabilny grupowy, na szynę DIN, z przekaźnikiem inrush 160A/20ms | BIS-412-LED F&F

Alternatywny kod produktu: BIS-412i

Opis i Kluczowe Cechy

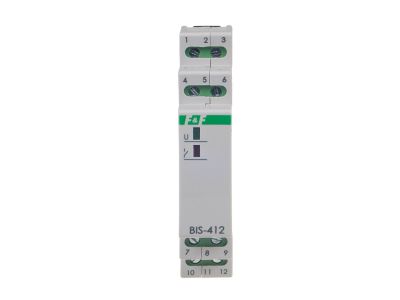

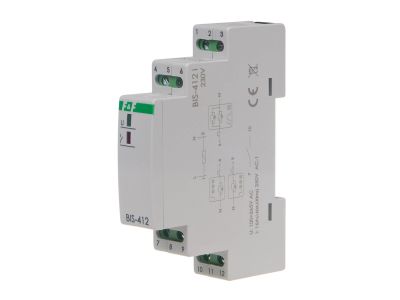

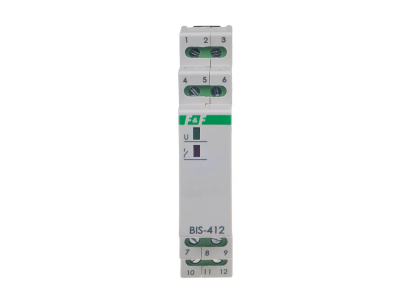

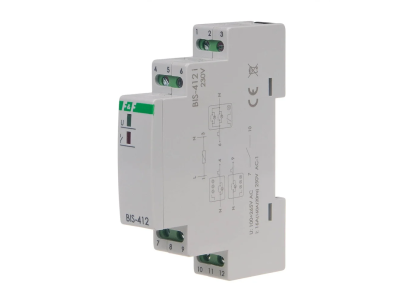

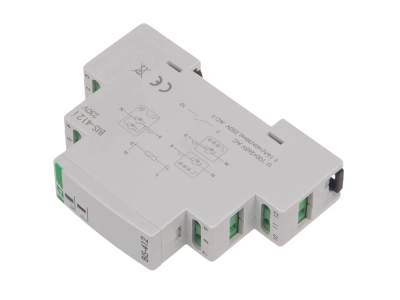

Przekaźnik bistabilny grupowy BIS-412-LED (symbol BIS-412-LED) to zaawansowane urządzenie elektroniczne przeznaczone do sterowania oświetleniem i urządzeniami elektrycznymi z wielu punktów za pomocą równolegle połączonych przycisków. Montowany na szynie DIN 35 mm w rozdzielnicach i szafach sterowniczych, obsługuje napięcie zasilania 165÷265 V AC. Charakteryzuje się maksymalnym prądem obciążenia AC-1 16 A (160 A/20 ms) oraz możliwością budowania grup sterujących z centralnym wyłączaniem/włączaniem.

• Prąd obciążenia 16 A (160 A/20 ms): Zapewnia niezawodne załączanie urządzeń o wysokim prądzie rozruchowym, takich jak lampy czy silniki.
• Sterowanie lokalne i grupowe: Możliwe niezależne sterowanie każdym przekaźnikiem w grupie oraz centralne wyłączanie/włączanie całej grupy za pomocą dedykowanego wejścia.
• Konfiguracja styków 1 × NO: Pojedynczy styk normalnie otwarty do prostego sterowania obwodami.
• Współpraca z przyciskami podświetlanymi: Niskie prądy sterujące (5 mA) umożliwiają współpracę z nowoczesnymi systemami przycisków z podświetleniem LED.
• Pobór mocy 0,7 W: Wysoka efektywność energetyczna minimalizuje obciążenie instalacji elektrycznej.

Zgodność z Normami

Przekaźnik BIS-412-LED spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zaprojektowany zgodnie z normami bezpieczeństwa dla urządzeń elektronicznych stosowanych w instalacjach budynkowych. Może być stosowany w systemach zgodnych z normami IEC 60669-1 i EN 60730-1.

Zastosowanie

Przekaźnik bistabilny grupowy BIS-412-LED znajduje zastosowanie w instalacjach wymagających elastycznego sterowania oświetleniem i urządzeniami z wielu punktów.

• Sterowanie oświetleniem w hotelach, biurowcach i korytarzach – możliwość grupowego załączania/wyłączania oraz indywidualnego sterowania.
• Systemy alarmowe i przeciwpożarowe – niezawodne załączanie obwodów sygnalizacyjnych.
• Hotele i apartamenty – sterowanie oświetleniem z wielu punktów przyciskami podświetlanymi.
• Systemy automatyki budynkowej – integracja z centralnymi systemami sterowania.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przekaźnik należy zamontować na szynie DIN 35 mm w odpowiednio przygotowanej rozdzielnicy. Podłączenie zasilania 230 V AC oraz obwodów sterujących należy wykonać zgodnie z oznaczeniami na urządzeniu. Zaleca się stosowanie przewodów o przekroju do 2,5 mm² z odpowiednim momentem dokręcającym 0,4 Nm. Przed uruchomieniem należy sprawdzić poprawność połączeń i brak zwarć w instalacji.

FAQ

• Czy przekaźnik współpracuje z przyciskami podświetlanymi? Tak – niskie prądy sterujące (5 mA) pozwalają na współpracę z nowoczesnymi przyciskami z podświetleniem LED bez konieczności stosowania dodatkowych układów pośredniczących.
• Czy przekaźnik posiada pamięć stanu po zaniku zasilania? Nie – stan przekaźnika resetuje się po zaniku napięcia zasilania, co należy uwzględnić w projektowaniu systemu sterowania.
• Jakie jest maksymalne obciążenie przekaźnika? Maksymalny prąd obciążenia wynosi 16 A w trybie AC-1 oraz 160 A przez 20 ms, co pozwala na sterowanie urządzeniami o wysokim prądzie rozruchowym.
