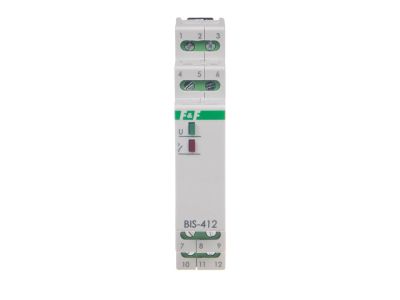

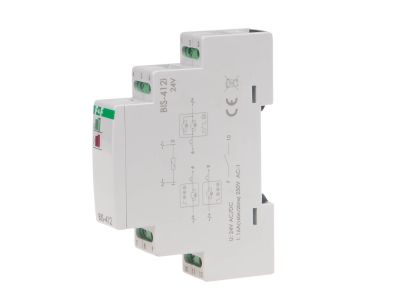

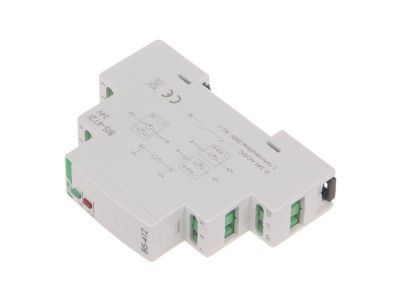

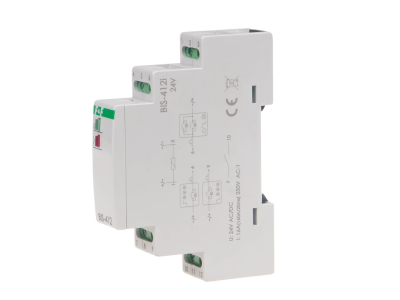

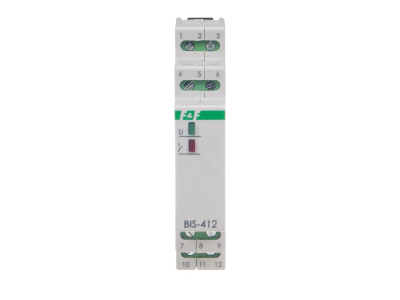

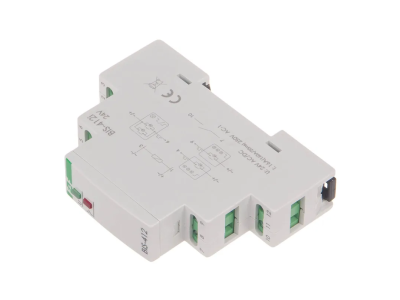

Przekaźnik bistabilny grupowy, na szynę DIN, z przekaźnikiem inrush 160A/20ms 24V | BIS-412-LED-24V F&F

Alternatywny kod produktu: BIS-412i-24V

Opis i Kluczowe Cechy

Przekaźnik bistabilny grupowy BIS-412-LED-24V (symbol BIS-412-LED-24V) to zaawansowane urządzenie elektroniczne zaprojektowane do sterowania obwodami oświetleniowymi i innymi odbiornikami z niskim napięciem zasilania 24V AC/DC. Montowany na szynie DIN 35 mm w szafach sterowniczych, umożliwia grupowe zarządzanie oświetleniem w systemach hotelowych, biurowych i przemysłowych. Elektroniczny układ bistabilny zapewnia stabilne utrzymanie stanu załączenia/wyłączenia bez konieczności ciągłego poboru mocy.

• Napięcie zasilania 9÷30 V AC/DC: Szeroki zakres napięć zasilania pozwala na elastyczne stosowanie w różnych systemach sterowania – od niskonapięciowych instalacji po zasilanie buforowe.
• Maks. prąd obciążenia AC-1 16 A (160A/20ms): Wysoka obciążalność styku zapewnia niezawodne załączanie odbiorników o mocy do 3,8 kW (przy 230V), w tym oświetlenia LED, halogenów i innych urządzeń.
• Konfiguracja styku 1×NO z separacją: Jeden normalnie otwarty styk z separacją galwaniczną gwarantuje bezpieczeństwo i pewne połączenie w obwodach sterowanych.
• Sterowanie grupowe (funkcja hotelowa): Możliwość budowania systemów złożonych z kilku przekaźników, gdzie możliwe jest centralne sterowanie „załącz wszystkie” i „wyłącz wszystkie” oraz niezależne sterowanie lokalne każdego punktu.
• Przyłącze zaciskowe 2,5 mm²: Solidne połączenia śrubowe zapewniają niską rezystancję styków i stabilną pracę nawet w trudnych warunkach przemysłowych.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego oraz kompatybilności elektromagnetycznej. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami IEC 60947-5-1 oraz VDE 0660.

Zastosowanie

Przekaźnik BIS-412-LED-24V znajduje zastosowanie w zaawansowanych systemach sterowania oświetleniem i innymi odbiornikami, gdzie wymagane jest grupowe i lokalne sterowanie z zachowaniem stanu po zaniku zasilania.

• Sterowanie oświetleniem w hotelach, biurowcach i centrach handlowych – możliwość grupowego wyłączania/włączania oraz indywidualnego sterowania z kilku punktów.
• Systemy automatyzacji budynków (BMS) – integracja z centralnymi systemami zarządzania energią.
• Sterowanie oświetleniem awaryjnym i ewakuacyjnym – niezawodne utrzymanie stanu załączenia dzięki bistabilnej konstrukcji.
• Instalacje przemysłowe – sterowanie obwodami oświetleniowymi w halach produkcyjnych i magazynowych z możliwością centralnego wyłączenia w sytuacjach awaryjnych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przekaźnik montować na szynie DIN 35 mm w pozycji pionowej. Zasilanie 24V AC/DC podłączyć do zacisków zasilania (oznaczonych na schemacie), a obwód sterowany do styku NO. Moment dokręcania zacisków nie powinien przekraczać 0,4 Nm. Przed uruchomieniem należy sprawdzić poprawność połączeń i brak zwarć w obwodzie sterowanym. Urządzenie posiada zabezpieczenie przed prądami udarowymi, jednak należy zapewnić odpowiednie chłodzenie w przypadku pracy przy maksymalnym obciążeniu.

FAQ

• Czy przekaźnik utrzymuje stan po zaniku zasilania? Przekaźnik nie posiada pamięci stanu po zaniku zasilania – po powrocie zasilania pozostaje w stanie wyłączonym. Stan jest utrzymywany wyłącznie dzięki bistabilnemu układowi elektronicznemu.
• Jakie jest maksymalne obciążenie styku? Maksymalny prąd obciążenia wynosi 16 A dla pracy ciągłej (AC-1), natomiast udarowo 160 A przez 20 ms – wystarczające do załączania typowych obwodów oświetleniowych i urządzeń o mocy do 3,8 kW.
• Czy przekaźnik współpracuje z przyciskami podświetlanymi? Nie – urządzenie nie jest kompatybilne z przyciskami wyposażonymi w podświetlenie, co należy uwzględnić podczas projektowania instalacji.
