Przekaźnik bistabilny grupowy BIS-412P 230V, montaż p/t | BIS-412P F&F

Opis i Kluczowe Cechy

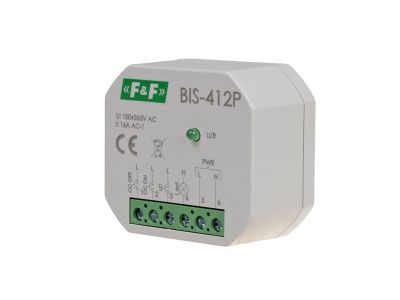

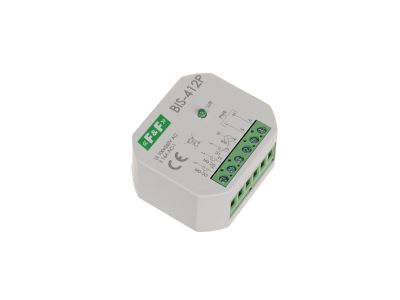

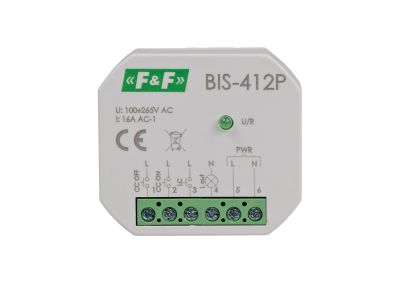

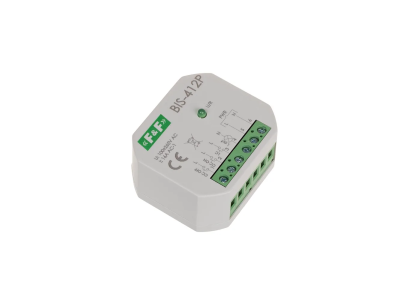

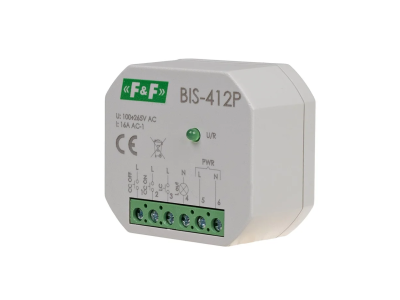

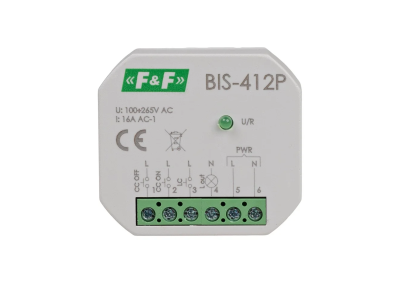

Przekaźnik bistabilny grupowy BIS-412P przeznaczony do montażu w puszce podtynkowej Ø60 (wymiary Ø54/48×43 mm, wysokość 20 mm). Zasilany napięciem 165÷265 V AC, oferuje maksymalny prąd obciążenia 16 A (AC-1) oraz jeden styk NO. Dzięki funkcji grupowej (hotelowej) umożliwia niezależne sterowanie z kilku punktów oraz centralne załączanie/wyłączanie wszystkich urządzeń w grupie. Prąd impulsu sterującego poniżej 5 mA pozwala na współpracę z popularnymi przyciskami podświetlanymi.

• Napięcie zasilania 165÷265 V AC: Szeroki zakres napięcia zapewnia stabilną pracę nawet przy wahaniach w sieci 230 V.
• Maksymalny prąd obciążenia 16 A (AC-1): Pozwala bezpiecznie sterować oświetleniem lub innymi odbiornikami o znacznym poborze prądu bez ryzyka przegrzania styków.
• Funkcja grupowa (hotelowa) – sterowanie centralne: Możliwość budowania grup min. 2 przekaźników z jednoczesnym załączaniem/wyłączaniem wszystkich, przy zachowaniu niezależnego sterowania lokalnego.
• Prąd impulsu sterującego poniżej 5 mA: Umożliwia bezproblemową współpracę z przyciskami podświetlanymi (LED/neon) bez ryzyka fałszywych załączeń.
• Opóźnienie zadziałania 0,1÷0,2 s: Krótki czas przełączania zapewnia szybką reakcję na impuls sterujący, bez zbędnych opóźnień w użytkowaniu.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada znak CE. Został zaprojektowany zgodnie z powszechnie obowiązującymi normami bezpieczeństwa dla aparatury elektrycznej niskiego napięcia.

Zastosowanie

Przekaźnik bistabilny grupowy BIS-412P znajduje zastosowanie wszędzie tam, gdzie potrzebne jest wygodne sterowanie oświetleniem z wielu miejsc oraz możliwość zdalnego wyłączenia całej grupy odbiorników.

• Sterowanie oświetleniem w hotelach, apartamentowcach, biurach – funkcja „włącz wszystkie / wyłącz wszystkie” z centralnego panelu.
• Realizacja układów schodowych i krzyżowych – równoległe przyciski w kilku punktach umożliwiają włączanie/wyłączanie z dowolnego miejsca.
• Impulsowe sterowanie stycznikami lub przekaźnikami modułowymi w rozdzielnicach – niski prąd impulsu (poniżej 5 mA) minimalizuje obciążenie linii sterowniczych.
• Współpraca z systemami automatyki budynkowej (PLC, sterowniki) – dedykowane wejścia sterowania centralnego oraz lokalnego upraszczają integrację.

Wskazówki Montażowe

Montaż przekaźnika BIS-412P może być wykonywany wyłącznie przez osobę posiadającą odpowiednie uprawnienia SEP (E lub D). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania 230 V.

Urządzenie przeznaczone jest do montażu w puszce podtynkowej o średnicy Ø60 mm. Przyłącze wykonaj za pomocą zacisków śrubowych o maksymalnym przekroju 2,5 mm². Moment dokręcający nie powinien przekraczać 0,4 Nm – użyj odpowiedniego klucza dynamometrycznego. Przekrój przewodów należy dobrać do prądu obciążenia (max 16 A). Nie montuj w miejscach narażonych na wilgoć – stopień ochrony IP20.

FAQ

• Czy przekaźnik BIS-412P współpracuje z przyciskami podświetlanymi (LED/neon)? Tak, prąd impulsu sterującego wynosi poniżej 5 mA, co jest wystarczająco niskie, aby uniknąć fałszywego załączania przez prąd upływu podświetlenia. Producent deklaruje współpracę z przyciskami podświetlanymi.
• Jaki jest stopień ochrony obudowy? Przekaźnik posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm, ale nie przed wilgocią. Należy montować go w suchych pomieszczeniach wewnątrz puszek instalacyjnych.
• Jak działa tryb bistabilny w tym przekaźniku? Każdy impuls sterujący (np. z przycisku) zmienia stan styków – załącza lub wyłącza odbiornik. Dzięki pamięci stanu bistabilnego urządzenie zapamiętuje ostatnie położenie nawet po zaniku napięcia? Uwaga: w danych wskazano „Pamięć stanu po zaniku zasilania: NIE” – po powrocie napięcia przekaźnik pozostaje w stanie wyjściowym (nie pamięta poprzedniego).
