Przekaźnik bistabilny grupowy BIS-412-24V 24V/16A 1×NO/NC montaż na szynie DIN | BIS-412-24V F&F

Alternatywny kod produktu: BIS-412 24V

Opis i Kluczowe Cechy

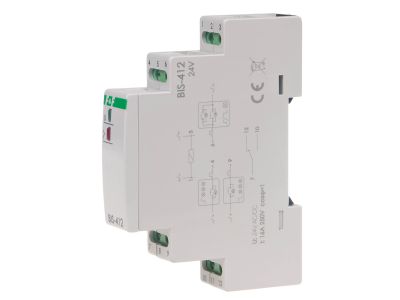

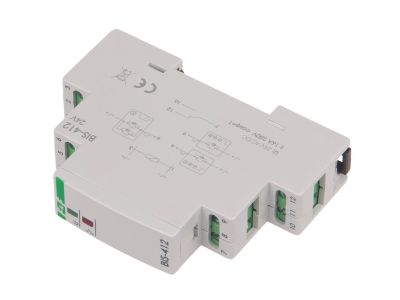

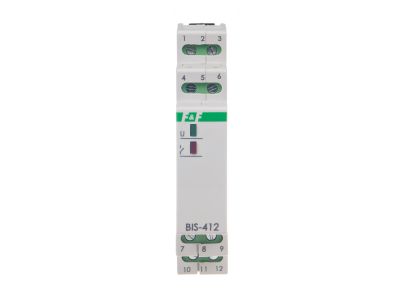

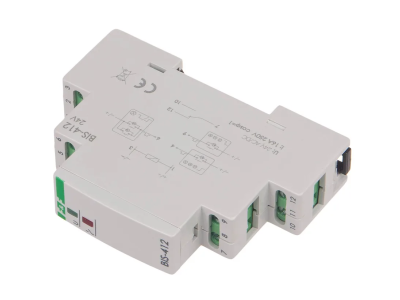

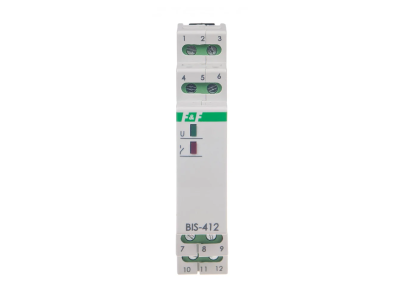

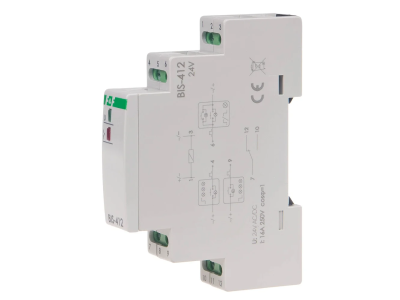

Przekaźnik bistabilny grupowy BIS-412-24V to elektroniczny element wykonawczy przeznaczony do załączania oświetlenia lub innych odbiorników z wielu punktów sterowania. Urządzenie wyposażono w jeden styk przełączny NO/NC o maksymalnym prądzie obciążenia 16 A w kategorii AC-1, co pozwala na bezpieczne sterowanie obwodami o znacznym obciążeniu. Zasilanie w zakresie 9÷30 V AC/DC oraz pobór mocy na poziomie 0,7 W zapewniają niskie zużycie energii. Przekaźnik zajmuje 1 moduł (18 mm) na szynie DIN, co oszczędza miejsce w rozdzielnicy.

• Napięcie zasilania 9÷30 V AC/DC: szeroki zakres napięć umożliwia pracę zarówno w instalacjach zmienno-, jak i stałoprądowych bez konieczności stosowania dodatkowych konwerterów.
• Maksymalny prąd obciążenia AC-1 16 A: wysoka obciążalność prądowa gwarantuje niezawodne łączenie obwodów oświetleniowych i innych urządzeń bez ryzyka przegrzania styków.
• Funkcjonalność grupowa (hotelowa): umożliwia budowanie grup przekaźników z centralnym sterowaniem „Włącz wszystkie” i „Wyłącz wszystkie”, przy zachowaniu niezależnego sterowania lokalnego każdego kanału.
• Styk 1×NO/NC z separacją: przełączny zestyk zapewnia oddzielenie obwodu sterowanego od zasilania przekaźnika, co podnosi bezpieczeństwo instalacji.
• Wymiary 1 moduł (18 mm), montaż na szynie 35 mm: kompaktowa obudowa oszczędza miejsce w rozdzielnicy, a szybki montaż na szynie DIN TH35 skraca czas instalacji.

Zgodność z Normami

Przekaźnik BIS-412-24V został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Stopień ochrony IP20 (ochrona przed ciałami stałymi o średnicy ≥12,5 mm) jest standardem dla aparatury montowanej wewnątrz rozdzielnic.

Zastosowanie

Przekaźnik bistabilny grupowy BIS-412-24V znajduje zastosowanie wszędzie tam, gdzie wymagane jest załączanie oświetlenia lub innych odbiorników z wielu punktów sterowania (np. przycisków dzwonkowych, łączników monostabilnych). Dzięki funkcji grupowej idealnie sprawdza się w systemach hotelowych, biurowych i mieszkaniowych.

• Sterowanie oświetleniem z dowolnej liczby punktów – równolegle połączone przyciski sterujące umożliwiają wygodną obsługę z każdego miejsca w pomieszczeniu.
• Budowanie grup przekaźników z centralnym zarządzaniem – funkcja „master/slave” pozwala na jednoczesne włączenie lub wyłączenie wszystkich obwodów w grupie.
• Niezależne sterowanie lokalne każdego kanału – każdy przekaźnik w grupie może być obsługiwany oddzielnie za pomocą dedykowanego wejścia sterowania lokalnego.
• Zastosowanie w systemach automatyki budynkowej – idealny do realizacji prostych sekwencji załączania oświetlenia w korytarzach, klatkach schodowych czy salach konferencyjnych.

Wskazówki Montażowe

Montaż przekaźnika BIS-412-24V może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przyłącze przewodów wykonaj za pomocą zacisków śrubowych o przekroju do 2,5 mm², dokręcając śruby momentem 0,4 Nm (zgodnie z dokumentacją producenta). Przekrój przewodów dobierz do prądu obciążenia. Zaleca się stosowanie zabezpieczenia nadprądowego w obwodzie.

FAQ

• Czy przekaźnik współpracuje z przyciskami podświetlanymi? Nie, zgodnie z danymi producenta urządzenie nie jest przystosowane do współpracy z przyciskami podświetlanymi – należy stosować standardowe przyciski monostabilne bez podświetlenia.
• Jaki jest stopień ochrony przekaźnika? Stopień ochrony wynosi IP20, co oznacza ochronę przed wnikaniem ciał stałych o średnicy ≥12,5 mm. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy, z dala od wilgoci i kurzu.
• W jakim trybie pracy działa styk przekaźnika? Styk jest przełączny NO/NC (normalnie otwarty/normalnie zamknięty) i pracuje w trybie bistabilnym – po każdym impulsie sterującym zmienia swój stan i utrzymuje go do momentu podania kolejnego impulsu. Opóźnienie zadziałania wynosi 0,1÷0,2 s.
