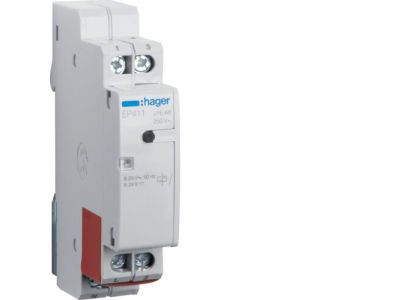

Przekaźnik bistabilny elektroniczny 8-24V AC/DC 1NO 16A | EP411 Hager

Opis i Kluczowe Cechy

Przekaźnik bistabilny elektroniczny EP411 to urządzenie przeznaczone do impulsowego sterowania odbiornikami przy napięciu zasilania cewki 8-24 V AC/DC. Wyposażony w jeden styk normalnie otwarty (1NO) o prądzie znamionowym 16 A, zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków. Dzięki konstrukcji bistabilnej zmienia stan po każdym impulsie i utrzymuje go bez podtrzymania napięcia, co przekłada się na niski pobór energii i cichą pracę.

• Styk 1NO o prądzie 16 A: umożliwia sterowanie odbiornikami o dużej mocy, takimi jak oświetlenie czy silniki, bez ryzyka przeciążenia styków.
• Napięcie sterowania 8-24 V AC/DC: szeroki zakres napięć pozwala na współpracę z różnymi systemami automatyki (np. PLC, przyciski, czujniki) bez konieczności stosowania dodatkowych konwerterów.
• Praca bistabilna (impulsowa): zmiana stanu styku po każdym impulsie oraz pamięć położenia bez ciągłego zasilania – oszczędność energii i mniejsze obciążenie termiczne.
• Konstrukcja elektroniczna: brak elementów ruchomych typowych dla przekaźników elektromechanicznych – wyższa trwałość łączeniowa i cicha praca.
• Kompatybilność z typowymi rozdzielnicami: montaż na szynie TH35 (DIN) – szybki i prosty montaż w standardowych szafkach elektrycznych.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi normami bezpieczeństwa oraz standardem DIN. Posiada certyfikację CE, potwierdzającą zgodność z wymaganiami dyrektyw Unii Europejskiej. Brak szczegółowych numerów norm w danych producenta – w praktyce urządzenie spełnia typowe wymagania dla aparatury modułowej montowanej w rozdzielnicach.

Zastosowanie

Przekaźnik bistabilny EP411 sprawdza się w aplikacjach wymagających dwustanowego sterowania impulsowego. Szczególnie polecany do automatyki budynkowej i instalacji przemysłowych, gdzie liczy się niezawodność i niski pobór prądu w stanie spoczynku.

• Sterowanie oświetleniem w budynkach mieszkalnych i biurowych – włączanie/wyłączanie światła z dowolnej liczby przycisków dzwonkowych (bezpotencjałowych).
• Impulsowe załączanie i wyłączanie styczników, przekaźników pomocniczych lub wejść PLC w szafach automatyki.
• Sterowanie roletami, bramami i innymi odbiornikami wymagającymi sygnału załącz/wyłącz.
• Zastosowanie w systemach „inteligentnego budynku” jako element wykonawczy sterowany niskim napięciem (8-24 V).

Wskazówki Montażowe

Montaż i podłączenie przekaźnika powinny być wykonywane przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy o odpowiedniej wentylacji. Przekrój przewodów dobierz do prądu obciążenia (16 A). Moment dokręcania zacisków stosuj zgodnie z danymi producenta podanymi na obudowie lub w karcie katalogowej.

FAQ

• Jakie jest napięcie sterowania przekaźnika EP411? Napięcie sterowania wynosi 8-24 V AC/DC – może być zasilany zarówno napięciem przemiennym, jak i stałym z tego zakresu.
• Czy przekaźnik bistabilny wymaga ciągłego podawania napięcia do utrzymania stanu? Nie. Przekaźnik zmienia stan po każdym impulsie (przyciśnięciu przycisku) i pozostaje w tym stanie bez dalszego zasilania. Dzięki temu nie pobiera prądu w stanie spoczynku.
• Jaki jest prąd znamionowy styku? Styk 1NO przekaźnika ma prąd znamionowy 16 A (prąd ciągły). Należy uwzględnić to przy doborze przekroju przewodów i zabezpieczeń obwodu.
