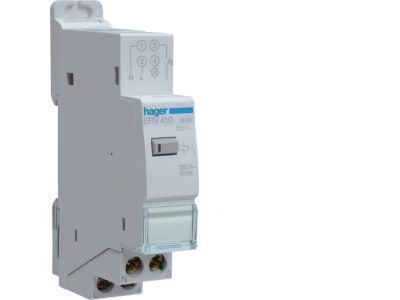

Przekaźnik bistabilny elektroniczny 1NO 230V 16A | EPN410 Hager

Opis i Kluczowe Cechy

Przekaźnik bistabilny elektroniczny EPN410 o styku 1NO, przystosowany do napięcia 230 V i prądu 16 A, umożliwia załączanie i wyłączanie obwodów z dowolnej liczby miejsc za pomocą połączonych równolegle przycisków monostabilnych. Każde naciśnięcie dowolnego przycisku zmienia stan wyjścia – nie ma potrzeby stosowania dodatkowych układów logicznych. Przeznaczony do montażu na szynie DIN w rozdzielnicach.

• Styk 1NO 16 A: Zapewnia bezpieczne załączanie i wyłączanie obwodów o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Napięcie zasilania 230 V AC: Kompatybilny z typowymi instalacjami jednofazowymi – brak konieczności stosowania zasilacza pomocniczego.
• Sterowanie z dowolnej liczby miejsc: Wystarczy połączyć przyciski monostabilne dwużyłowym przewodem – idealne do korytarzy, klatek schodowych i długich ciągów komunikacyjnych.
• Praca bistabilna (przerzutna): Każdy impuls zmienia stan wyjścia – załączanie i wyłączanie odbywa się tymi samymi przyciskami, bez potrzeby stosowania dodatkowych styków.
• Styki sterujące bez obciążenia: Przyciski sterujące pracują bez prądu obciążenia, co wydłuża ich żywotność i pozwala na zastosowanie dowolnych przycisków monostabilnych.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE. Przeznaczony do montażu w rozdzielnicach zgodnych ze standardem DIN, w typowych warunkach pracy zapewnia stopień ochrony IP20 (ochrona przed ciałami stałymi i dotykiem). Szczegółowe informacje o normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Przekaźnik bistabilny EPN410 dedykowany jest do sterowania odbiornikami w instalacjach, gdzie wymagane jest załączanie i wyłączanie z wielu punktów. Sprawdza się w układach oświetlenia, wentylacji oraz w automatyce budynkowej.

• Sterowanie oświetleniem w korytarzach, klatkach schodowych, garażach i długich ciągach komunikacyjnych.
• Załączanie i wyłączanie wentylatorów, pomp oraz innych odbiorników jednofazowych z wielu miejsc.
• Wysyłanie impulsów do styczników, przekaźników pomocniczych lub wejść PLC w układach rozdzielczych i automatyce.
• Zastosowanie w systemach sterowania roletami, bramami i innymi urządzeniami wymagającymi sygnału przełączającego.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilające. Urządzenie montować na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobrać do prądu obciążenia 16 A zgodnie z obowiązującymi normami. Momenty dokręcania zacisków oraz szczegółowe instrukcje podłączenia należy stosować według dokumentacji producenta dostarczonej z produktem.

FAQ

• Czy przekaźnik wymaga zasilania pomocniczego? Nie, przekaźnik EPN410 jest zasilany bezpośrednio z obwodu sterowania 230 V AC. Wszystkie elementy elektroniczne są wbudowane – nie ma potrzeby stosowania dodatkowego zasilacza.
• Jak podłączyć przyciski sterujące? Przyciski monostabilne (np. dzwonkowe) należy połączyć równolegle dwużyłowym przewodem do zacisków sterujących (oznaczonych w dokumentacji). Każde naciśnięcie dowolnego przycisku spowoduje zmianę stanu styku wyjściowego – załączenie lub wyłączenie obwodu.
• Jaka jest maksymalna długość przewodów sterujących? Maksymalna długość przewodów sterujących nie jest wprost określona w danych technicznych, ale zaleca się stosowanie przekrojów i długości zgodnych z ogólnymi zasadami instalacji elektrycznych (dla napięcia 230 V i małych prądów sterujących typowo do kilkudziesięciu metrów – w razie wątpliwości skonsultuj się z dokumentacją producenta).
