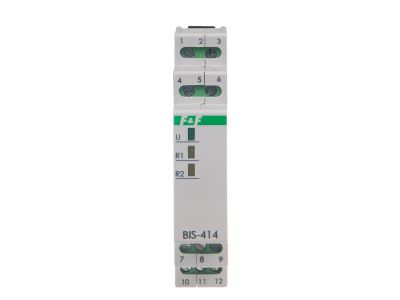

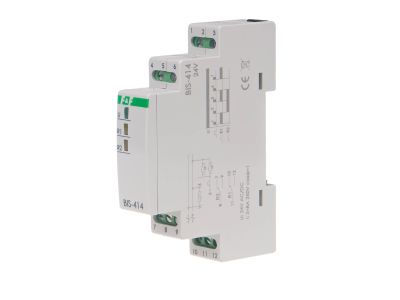

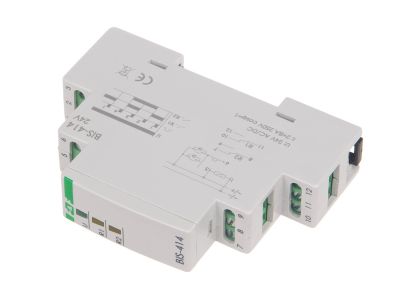

przekaźnik bistabilny BIS-414 24V | BIS-414-24V F&F

Alternatywny kod produktu: BIS-414 24V

Opis i Kluczowe Cechy

Przekaźnik bistabilny BIS-414-24V przeznaczony jest do załączania i wyłączania obwodów oświetleniowych oraz innych odbiorników w instalacjach AC i DC. Urządzenie oferuje dwa niezależne kanały z konfiguracją styków 2 × NO/NC i maksymalny prąd obciążenia AC-1 wynoszący 2 × 16 A, co gwarantuje bezpieczną pracę nawet przy znacznym obciążeniu. Zajmuje zaledwie 1 moduł (18 mm) na szynie TH35, oszczędzając miejsce w rozdzielnicy.

• Napięcie zasilania 9÷30 V AC/DC: uniwersalne zasilanie umożliwia stosowanie zarówno w instalacjach prądu przemiennego, jak i stałego, co zwiększa elastyczność projektowania.
• Maksymalny prąd obciążenia AC-1 2 x 16 A: zdolność do bezpiecznego sterowania obwodami o znacznym obciążeniu bez ryzyka przegrzania styków.
• Konfiguracja styków 2 × NO/NC: każdy kanał posiada zestyk normalnie otwarty i normalnie zamknięty, co pozwala na realizację zarówno załączania, jak i rozłączania w różnych konfiguracjach.
• Funkcjonalność świecznikowa: umożliwia załączanie dwóch gałęzi oświetlenia w odpowiedniej sekwencji (np. jedna żarówka, potem wszystkie) za pomocą równolegle połączonych przycisków sterujących.
• Bardzo niski prąd impulsu sterującego (<1 mA): sterowanie odbywa się przy minimalnym poborze prądu, co pozwala na stosowanie długich przewodów i redukuje straty w instalacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Został zaprojektowany i wykonany zgodnie z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej, co gwarantuje bezpieczną i niezawodną pracę w standardowych instalacjach elektrycznych.

Zastosowanie

Przekaźnik bistabilny BIS-414-24V sprawdza się wszędzie tam, gdzie wymagane jest dwukanałowe sterowanie oświetleniem lub innymi odbiornikami z wielu punktów. Dzięki funkcji świecznikowej idealnie nadaje się do realizacji zaawansowanych scenariuszy oświetleniowych.

• Sterowanie oświetleniem w układzie świecznikowym (sekwencyjne załączanie gałęzi).
• Załączanie i wyłączanie dwóch niezależnych obwodów oświetleniowych z dowolnej liczby punktów (przyciski sterujące połączone równolegle).
• Wysyłanie impulsów sterujących do styczników, przekaźników lub wejść PLC w automatyce budynkowej.
• Realizacja funkcji schodowych i bistabilnych w instalacjach inteligentnego budynku.

Wskazówki Montażowe

Montaż oraz wszelkie prace serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przekaźnik montuje się na szynie TH35 (DIN) w rozdzielnicy. Przyłącze przewodów (maks. przekrój 2,5 mm²) wykonuje się za pomocą zacisków śrubowych z momentem dokręcania 0,4 Nm zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia.

FAQ

• Czy przekaźnik współpracuje z przyciskami podświetlanymi? Nie, zgodnie z danymi katalogowymi urządzenie nie jest przystosowane do współpracy z przyciskami podświetlanymi – zaleca się stosowanie standardowych przycisków bez podświetlenia.
• Jaki jest stopień ochrony obudowy? Stopień ochrony wynosi IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm. Urządzenie przeznaczone jest do montażu w rozdzielnicy, w suchych pomieszczeniach.
• Czy przekaźnik zapamiętuje stan po zaniku zasilania? Nie, pamięć stanu po zaniku napięcia nie jest dostępna. Po powrocie zasilania przekaźnik powraca do stanu wyjściowego (brak zapamiętania poprzedniego stanu).
