Przekaźnik bistabilny BIS-411BM z przyciskiem do sterowania ręcznego, montaż na szynie DIN, 230V | BIS-411BM F&F

Alternatywny kod produktu: x

Opis i Kluczowe Cechy

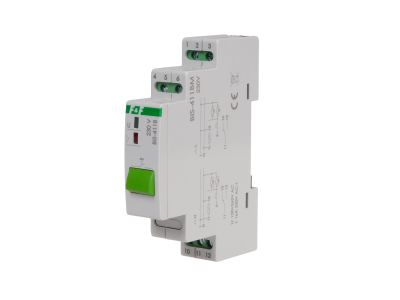

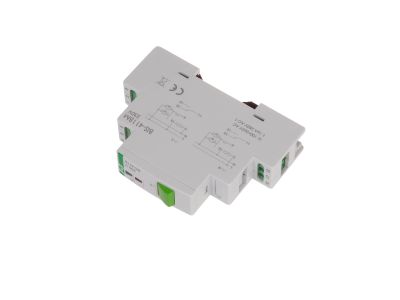

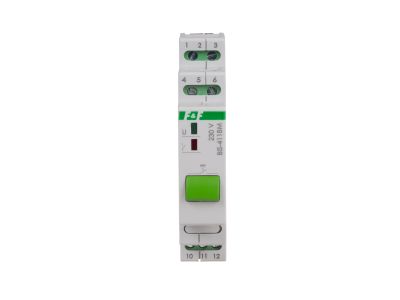

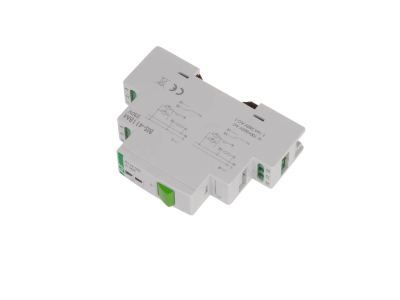

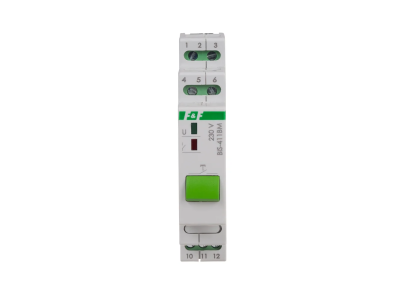

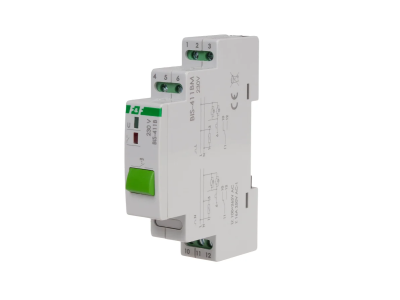

Przekaźnik bistabilny BIS-411BM (symbol BIS-411BM) zasilany napięciem 230V AC to zaawansowane urządzenie sterujące przeznaczone do montażu na szynie DIN (1 moduł). Wyposażony w przycisk do sterowania ręcznego, współpracuje z podświetlanymi przyciskami sterującymi, zachowując stan załączenia nawet po zaniku zasilania. Idealny do sterowania oświetleniem, wentylacją lub innymi odbiornikami w instalacjach domowych i przemysłowych.

• Napięcie zasilania 165÷265 V AC: Szeroki zakres tolerancji napięcia zasilającego zapewnia stabilne działanie w warunkach wahań sieci energetycznej.
• Maksymalny prąd obciążenia 16 A (AC-1): Możliwość bezpośredniego sterowania odbiornikami o mocy do 3,7 kW (230V), np. oświetleniem LED, wentylatorami lub grzejnikami.
• Pamięć stanu po zaniku zasilania: Przekaźnik automatycznie przywraca ostatnio zapamiętany stan (załączony/wyłączony), eliminując konieczność ponownego ręcznego sterowania.
• Konfiguracja styków 1 × NO/NC: Uniwersalna budowa styku umożliwia elastyczne projektowanie układów sterowania bez konieczności stosowania dodatkowych przekaźników.
• Współpraca z przyciskami podświetlanymi: Kompatybilność z podświetlanymi przyciskami sterującymi ułatwia identyfikację stanu pracy instalacji w ciemnych pomieszczeniach.

Zgodność z Normami

Przekaźnik BIS-411BM spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Posiada deklarację zgodności CE i jest zaprojektowany zgodnie z dyrektywami UE.

Zastosowanie

Przekaźnik bistabilny BIS-411BM znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnego sterowania odbiornikami z możliwością lokalnego załączania i zachowania stanu przy zaniku zasilania.

• Sterowanie oświetleniem w budynkach mieszkalnych, biurowych i przemysłowych – możliwość załączania z wielu punktów.
• Automatyka budynkowa – kontrola wentylacji, klimatyzacji lub systemów alarmowych.
• Instalacje przemysłowe – sterowanie pompami, wentylatorami lub maszynami wymagającymi pamięci stanu.
• Systemy awaryjnego oświetlenia – utrzymanie stanu załączenia w przypadku zaniku zasilania głównego.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Przekaźnik należy zamontować na szynie DIN 35 mm, zachowując odstęp 1 modułu. Zaciski śrubowe 2,5 mm² umożliwiają podłączenie przewodów o przekroju do 2,5 mm², moment dokręcający 0,4 Nm. Dla zapewnienia prawidłowego działania zaleca się stosowanie przewodów miedzianych. Przycisk sterujący należy podłączyć równolegle do wejścia sterującego, zachowując polaryzację. Po montażu sprawdzić poprawność działania przez kilkukrotne załączanie i wyłączanie.

FAQ

• Czy przekaźnik zachowuje stan po zaniku zasilania? Tak – dzięki funkcji pamięci stanu, przekaźnik automatycznie przywraca ostatnio zapamiętany stan (załączony/wyłączony) po powrocie zasilania.
• Czy można stosować z przyciskami podświetlanymi? Tak – przekaźnik BIS-411BM jest kompatybilny z podświetlanymi przyciskami sterującymi, co ułatwia identyfikację stanu pracy instalacji.
• Jaki jest maksymalny prąd obciążenia? Maksymalny prąd obciążenia wynosi 16 A (AC-1), co pozwala na sterowanie odbiornikami o mocy do 3,7 kW przy napięciu 230V.
