Przekaźnik bistabilny BIS-411BM-LED, montaż na szynie DIN, 230V, z przekaźnikiem inrush 160A/20ms | BIS-411BM-LED F&F

Alternatywny kod produktu: x

Opis i Kluczowe Cechy

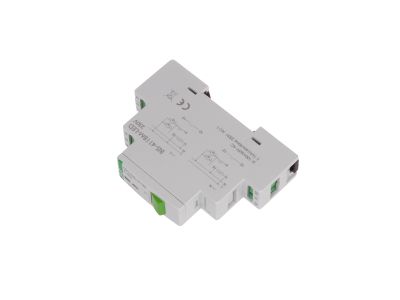

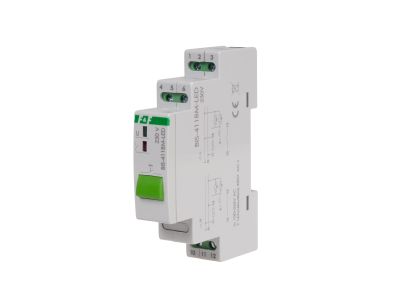

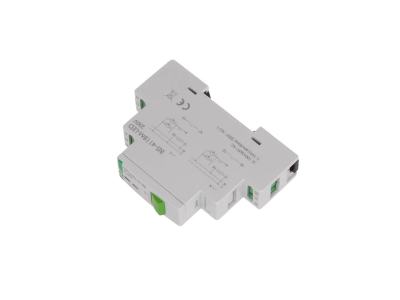

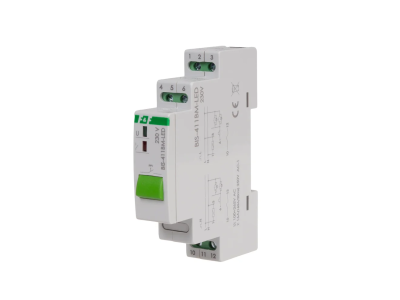

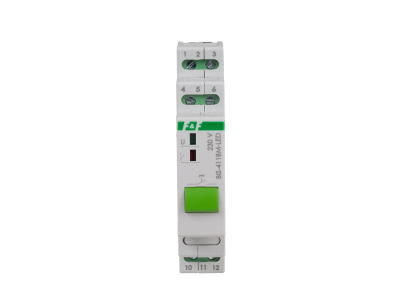

Przekaźnik bistabilny BIS-411BM-LED (symbol BIS-411BM-LED) to zaawansowane rozwiązanie do sterowania obwodami oświetleniowymi i urządzeniami elektrycznymi. Zaprojektowany do montażu na szynie DIN o szerokości 35 mm, zasilany napięciem 230V AC. Charakteryzuje się pamięcią stanu styku po zaniku zasilania oraz minimalnym poborem mocy 0,7W. Przeznaczony do współpracy z przyciskami podświetlanymi dzięki niskiemu prądowi sterującemu (5mA).

• Napięcie zasilania 165÷265V AC: Szeroki zakres napięć zasilających zapewnia stabilną pracę w niestabilnych sieciach energetycznych.
• Pamięć stanu po zaniku zasilania: Zachowuje ostatni stan styku (załączony/wyłączony), eliminując konieczność ponownego załączania po awarii zasilania.
• Max. prąd obciążenia 16A (160A/20ms): Zapewnia niezawodne sterowanie obwodami oświetleniowymi oraz urządzeniami o wysokim prądzie rozruchowym.
• Współpraca z przyciskami podświetlanymi: Niski prąd sterujący (5mA) umożliwia współpracę z podświetlanymi łącznikami, zachowując funkcjonalność sygnalizacji LED.
• Konfiguracja styku 1×NO: Pojedynczy styk normalnie otwarty ułatwia integrację z istniejącymi instalacjami elektrycznymi.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Posiada oznaczenie CE oraz certyfikację zgodności z dyrektywami UE w zakresie urządzeń elektrycznych niskiego napięcia.

Zastosowanie

Przekaźnik bistabilny BIS-411BM-LED znajduje zastosowanie w instalacjach sterowania oświetleniem, wentylacją i innymi urządzeniami elektrycznymi wymagającymi trwałego zapamiętywania stanu.

• Sterowanie oświetleniem w budynkach biurowych, magazynach i obiektach użyteczności publicznej – zachowuje stan załączenia po awarii zasilania.
• Instalacje przemysłowe – sterowanie maszynami i urządzeniami wymagającymi pamięci stanu pracy.
• Systemy inteligentnego domu – współpraca z przyciskami podświetlanymi i systemami sterowania centralnego.
• Obwody reklamowe i dekoracyjne – niezawodne załączanie/wyłączanie z kilku punktów sterowania.

Wskazówki Montażowe

Montaż należy przeprowadzić zgodnie z obowiązującymi przepisami przez wykwalifikowany personel z uprawnieniami SEP. Przekaźnik należy mocować na szynie DIN 35 mm, zachowując odpowiednią przestrzeń dla wentylacji. Przed podłączeniem zasilania należy upewnić się, że napięcie zasilające mieści się w zakresie 165÷265V AC. Zaciski śrubowe 2,5mm² umożliwiają podłączenie przewodów miedzianych; moment dokręcający 0,4Nm zapewnia niezawodne połączenie. Przekaźnik nie wymaga okresowej kalibracji ani konserwacji.

FAQ

• Czy przekaźnik współpracuje z przyciskami podświetlanymi? Tak – niski prąd sterujący (5mA) umożliwia współpracę z przyciskami wyposażonymi w podświetlenie LED, zachowując ich funkcjonalność.
• Jaka jest maksymalna moc obciążenia? Przekaźnik obsługuje maksymalny prąd obciążenia 16A (160A przez 20ms) przy napięciu 230V AC.
• Czy przekaźnik wymaga zasilania po zaniku napięcia? Nie – dzięki funkcji pamięci stanu, zachowuje ostatni stan styku bez konieczności podtrzymania zasilania.
