Przekaźnik bistabilny BIS-411 z przyciskiem do sterowania ręcznego, montaż na szynie DIN | BIS-411B F&F

Opis i Kluczowe Cechy

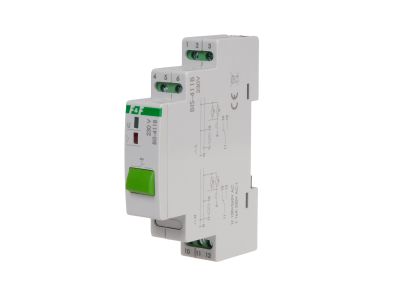

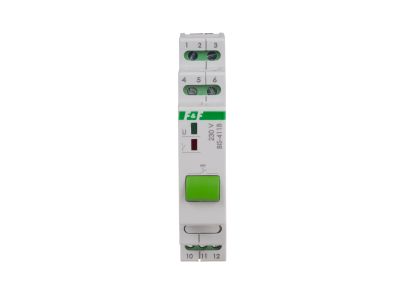

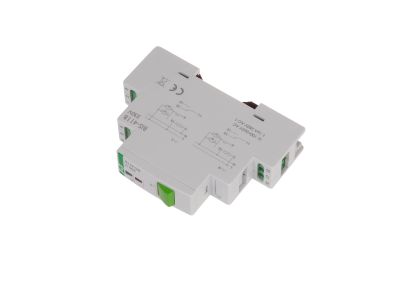

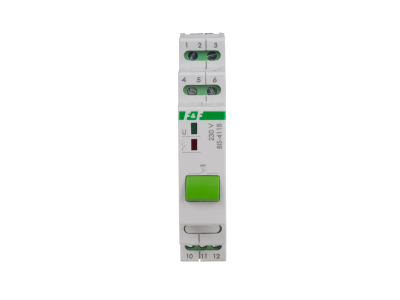

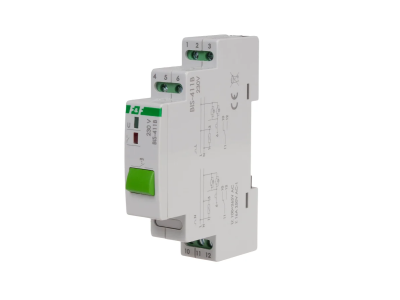

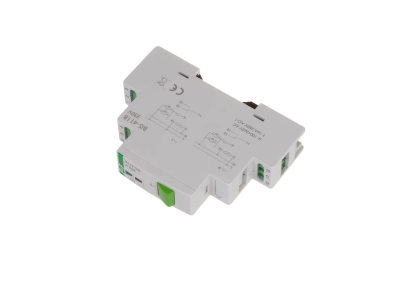

Elektroniczny przekaźnik bistabilny BIS-411 marki F&F to zaawansowane urządzenie sterujące, zaprojektowane z myślą o nowoczesnych instalacjach elektrycznych wymagających wysokiej niezawodności. Urządzenie umożliwia załączanie i wyłączanie oświetlenia lub innych odbiorników energii z wielu różnych punktów za pomocą równolegle połączonych przycisków sterujących (dzwonkowych). Kluczowym wyróżnikiem modelu BIS-411 jest wbudowany przycisk do sterowania lokalnego na czole obudowy, co pozwala na ręczne wymuszenie stanu przekaźnika bez konieczności użycia zewnętrznych przycisków.

• Wysoka obciążalność: Maksymalny prąd obciążenia w kategorii AC-1 wynosi 16 A, co pozwala na bezpośrednie sterowanie znacznymi odbiornikami mocy.
• Uniwersalna konfiguracja styków: Urządzenie posiada jeden styk przełączny (1 × NO/NC) z pełną separacją galwaniczną, co zwiększa bezpieczeństwo i elastyczność projektową.
• Współpraca z przyciskami podświetlanymi: Przekaźnik jest przystosowany do pracy z przyciskami wyposażonymi w neonówki lub diody LED, przy prądzie impulsu sterującego mniejszym niż 5 mA.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,7 W minimalizuje straty energii w rozdzielnicy.
• Szybkość reakcji: Opóźnienie zadziałania wynosi od 0,1 do 0,2 sekundy, co gwarantuje natychmiastową odpowiedź układu na polecenie użytkownika.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi na rynku europejskim. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz rozdzielnic modułowych, chroniąc przed przypadkowym dotknięciem części pod napięciem. Urządzenie pracuje stabilnie w szerokim zakresie napięć zasilania od 165 do 265 V AC, co czyni je odpornym na wahania parametrów sieci energetycznej.

Zastosowanie

Przekaźnik BIS-411 znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz obiektach komercyjnych. Jest idealnym rozwiązaniem do sterowania oświetleniem na klatkach schodowych, korytarzach, w dużych salonach czy halach magazynowych, gdzie wymagane jest sterowanie tym samym źródłem światła z wielu lokalizacji. Dzięki separacji styku, może być również wykorzystywany w układach automatyki budynkowej do separacji sygnałów sterujących lub przełączania obwodów o innym potencjale niż napięcie zasilania przekaźnika.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Poniżej znajdują się kluczowe wytyczne techniczne:

• Montaż mechaniczny: Urządzenie zajmuje szerokość jednego modułu (18 mm) i jest przeznaczone do montażu na standardowej szynie TH-35 (DIN).
• Przyłącze elektryczne: Należy stosować przewody o przekroju znamionowym do 2,5 mm², co zapewnia stabilne połączenie i odpowiednią obciążalność prądową.
• Moment dokręcania: Zaciski śrubowe należy dokręcać z momentem 0,4 Nm, aby uniknąć uszkodzenia gwintów przy jednoczesnym zapewnieniu trwałego styku elektrycznego.
• Warunki pracy: Przekaźnik jest przystosowany do pracy w szerokim zakresie temperatur od -25°C do +50°C, co pozwala na jego instalację w nieogrzewanych rozdzielnicach zewnętrznych.

FAQ

1. Czy przekaźnik BIS-411 zapamiętuje stan po zaniku napięcia?
Nie, urządzenie nie posiada pamięci stanu po zaniku zasilania. Po powrocie napięcia przekaźnik pozostanie w stanie wyłączonym.

2. Czy mogę sterować tym przekaźnikiem oświetlenie LED?
Urządzenie nie posiada specjalnej odporności na prądy udarowe charakterystyczne dla zasilaczy LED. Przy sterowaniu dużymi grupami opraw LED zaleca się stosowanie dodatkowego stycznika lub ogranicznika prądu rozruchowego.

3. Czy przycisk na obudowie służy tylko do testów?
Przycisk sterowania lokalnego jest pełnoprawnym elementem sterującym, który pozwala na zmianę stanu przekaźnika w dowolnym momencie, co jest niezwykle przydatne podczas prac serwisowych lub konfiguracji układu.
