Przekaźnik bistabilny 9-30 V AC/DC, 4 funkcyjny, DIN, dwa obwody sterowania | BIS-419-24V F&F

Opis i Kluczowe Cechy

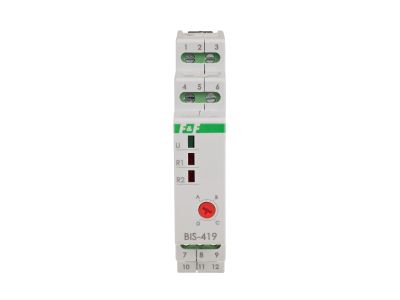

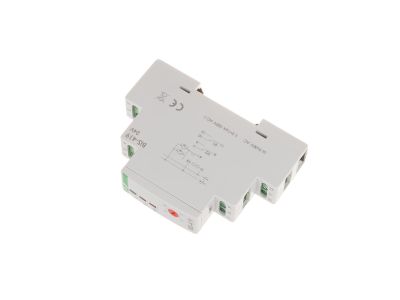

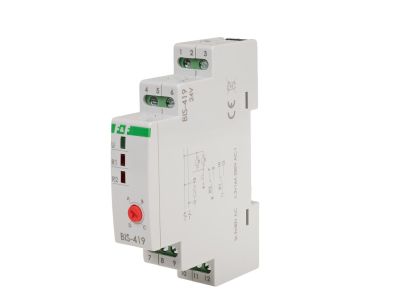

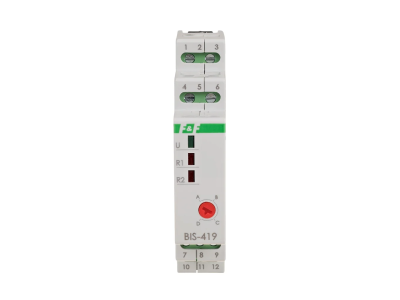

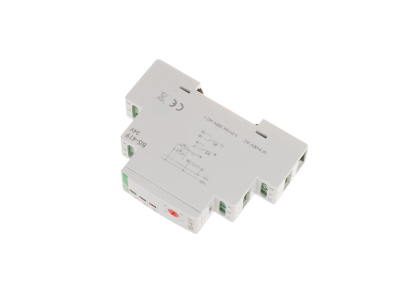

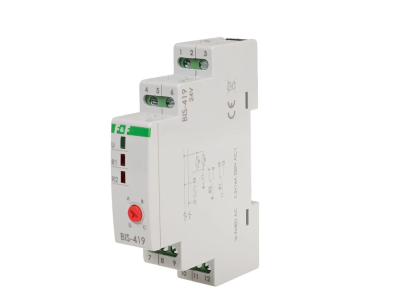

Elektroniczny przekaźnik bistabilny BIS-419-24V przeznaczony do impulsowego sterowania odbiornikami. Zasilany napięciem z zakresu 9–30 V AC/DC, wyposażony w dwa niezależne kanały przekaźnikowe o konfiguracji 2 × NO/NC i obciążalności do 2 × 16 A (AC-1). Idealny do realizacji funkcji załączania/wyłączania oświetlenia lub urządzeń z wielu punktów za pomocą chwilowych przycisków dzwonkowych.

• Napięcie zasilania 9–30 V AC/DC: uniwersalne niskonapięciowe zasilanie umożliwia integrację z różnymi systemami sterowania, w tym z instalacjami 24 V.
• Maksymalny prąd obciążenia AC-1: 2 × 16 A: każdy kanał wytrzymuje obciążenie 16 A, co pozwala bezpiecznie sterować dwoma odbiornikami o znacznym poborze mocy bez ryzyka przegrzania styków.
• Dwa niezależne kanały 2 × NO/NC: możliwość oddzielnego załączania dwóch obiegów (gałęzi) lub realizacji sekwencyjnego trybu pracy zgodnie z wybraną konfiguracją.
• Prąd impulsu sterującego < 1 mA: minimalny pobór w obwodzie sterowania pozwala na stosowanie długich przewodów i nie obciąża przycisków sterujących.
• Opóźnienie zadziałania 0,1–0,2 s: szybka reakcja na impuls, zapewniająca płynne i pewne przełączanie stanu wyjścia.
• Współpraca z chwilowymi przyciskami dzwonkowymi: prosta realizacja sterowania z dowolnej liczby punktów za pomocą równolegle połączonych łączników.

Zgodność z Normami

Produkt zaprojektowany i wykonany zgodnie z wymaganiami obowiązujących norm europejskich oraz oznaczony symbolem CE. Przeznaczony do montażu w instalacjach niskonapięciowych przez wykwalifikowany personel.

Zastosowanie

Przekaźnik bistabilny BIS-419-24V znajduje zastosowanie w instalacjach sterowania oświetleniem, odbiornikami oraz w automatyce budynkowej, gdzie wymagane jest załączanie i wyłączanie z wielu miejsc.

• Sterowanie dwoma niezależnymi obwodami oświetlenia z dowolnej liczby punktów za pomocą dzwonkowych przycisków chwilowych.
• Realizacja impulsowego załączania/ wyłączania wentylatorów, rolet, siłowników w systemach inteligentnego budynku.
• Praca w układach sekwencyjnych – możliwość zaprogramowania kolejności załączania dwóch odbiorników.
• Integracja z systemami automatyki (PLC, przekaźniki) jako element wykonawczy z niskoprądowym wejściem sterującym.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez osoby z aktualnymi uprawnieniami SEP, po uprzednim odłączeniu napięcia w całej strefie roboczej. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Należy bezwzględnie przestrzegać zasad bezpieczeństwa przy pracach elektroinstalacyjnych.

FAQ

• Czy przekaźnik BIS-419-24V współpracuje z przyciskami podświetlanymi? Zgodnie z danymi producenta nie jest zalecany do współpracy z przyciskami wyposażonymi w diody LED/neonówki. Należy stosować standardowe chwilowe przyciski dzwonkowe (bez podświetlenia).
• Jakie jest opóźnienie zadziałania przekaźnika? Opóźnienie zadziałania wynosi od 0,1 do 0,2 s – gwarantuje szybką i pewną odpowiedź na impuls sterujący.
• Ile obwodów mogę sterować za pomocą jednego przekaźnika? Dwa niezależne kanały 2×NO/NC o obciążalności 16 A każdy umożliwiają sterowanie dwoma odbiornikami oddzielnie lub w trybie sekwencyjnym (jeśli taka funkcjonalność jest wymagana).
