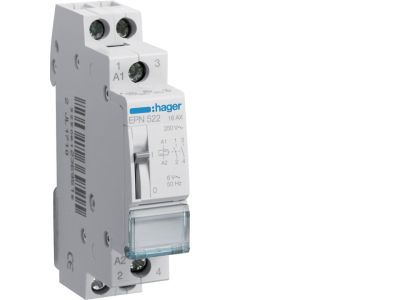

Przekaźnik bistabilny 8VAC 2NO 16A | EPN522 Hager

Opis i Kluczowe Cechy

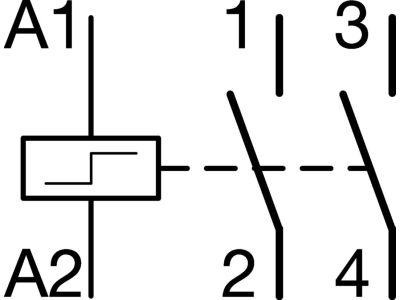

Przekaźnik bistabilny EPN522 o napięciu cewki 8 VAC, wyposażony w dwa styki normalnie otwarte (2NO) o prądzie znamionowym 16 A, umożliwia niezawodne sterowanie odbiornikami w instalacjach niskonapięciowych. Dzięki pracy bistabilnej utrzymuje stan po impulsie sterującym, co redukuje zużycie energii i obciążenie termiczne. Przeznaczony do montażu na szynie DIN (TH35) w rozdzielnicach modułowych.

• Napięcie cewki 8 VAC: umożliwia bezpieczne sterowanie z transformatorów separacyjnych, idealne do systemów niskonapięciowych (np. oświetlenie awaryjne, automatyka bram).
• Dwa styki NO (2NO): pozwalają na niezależne załączanie dwóch obwodów lub łączenie ich w jeden obwód o większej mocy – elastyczność w projektowaniu układów.
• Prąd znamionowy styków 16 A: zapewnia pewną pracę przy obciążeniach takich jak oświetlenie, silniki małej mocy, bez ryzyka przegrzania styków.
• Praca bistabilna: zmiana stanu przy każdym impulsie, brak potrzeby ciągłego podtrzymywania napięcia – oszczędność energii i mniejsze nagrzewanie się cewki.
• Montaż na szynie DIN TH35: kompaktowa obudowa modułowa ułatwia instalację w standardowych rozdzielnicach, oszczędza miejsce i skraca czas montażu.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw niskonapięciowej (LVD) oraz kompatybilności elektromagnetycznej (EMC) i posiada oznakowanie CE. Zaprojektowany zgodnie z europejskimi standardami dla aparatury modułowej (DIN).

Zastosowanie

Przekaźnik bistabilny EPN522 sprawdzi się w instalacjach wymagających niezawodnego załączania odbiorników przy niskim napięciu sterującym. Idealny do systemów automatyki budynkowej i sterowania lokalnego.

• Sterowanie oświetleniem w obwodach niskonapięciowych (np. 8 VAC z transformatora bezpieczeństwa).
• Impulsowe sterowanie roletami, bramami, żaluzjami – każdy impuls zmienia stan (góra/dół).
• Załączanie małych silników, wentylatorów, pomp w systemach niskonapięciowych.
• Przekazywanie sygnałów sterujących do styczników, przekaźników pomocniczych lub wejść PLC.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekaźnik montuje się na szynie TH35 (DIN). Do podłączenia używaj przewodów o przekroju dostosowanym do prądu 16 A (np. 1,5–2,5 mm²). Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta (brak danych – zalecany standardowy moment 0,5–0,8 Nm). Po montażu sprawdź poprawność połączeń i działanie impulsowe.

FAQ

• Czy przekaźnik EPN522 ma podświetlenie? W dostępnych danych producent nie deklaruje podświetlenia. W razie potrzeby sygnalizacji stanu zaleca się zastosowanie zewnętrznej diody lub wskaźnika.
• Jaki jest stopień ochrony przekaźnika? Dane producenta nie podają konkretnego stopnia IP. W typowych warunkach montażu wewnątrz rozdzielnicy przyjmuje się ochronę IP20. Należy chronić przed wilgocią i kurzem.
• Jak działa tryb bistabilny? Przekaźnik EPN522 jest bistabilny – każdy impuls sterujący (np. z przycisku) zmienia stan styków. Po zaniku napięcia cewki przekaźnik pozostaje w ostatnim położeniu, nie wymagając ciągłego zasilania do utrzymania stanu.
