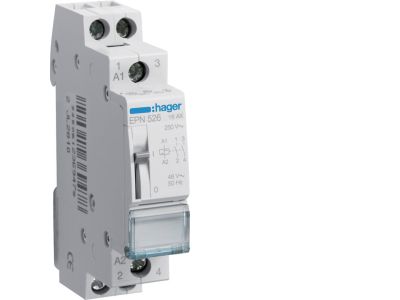

Przekaźnik bistabilny 48VAC/24VDC 2NO 16A | EPN526 Hager

Opis i Kluczowe Cechy

Przekaźnik bistabilny EPN526 to niezawodne urządzenie do załączania i wyłączania obwodów elektrycznych z dowolnej liczby miejsc za pomocą podłączonych równolegle przycisków monostabilnych. Wyposażony w dwa styki normalnie otwarte (2NO) o obciążalności 16 A oraz cewkę przystosowaną do napięcia 48 V AC / 24 V DC. Compactowa konstrukcja modułowa pozwala na łatwy montaż w rozdzielnicy.

• Styki 2NO o obciążalności 16 A: Umożliwiają bezpieczne załączanie obwodów o znacznym obciążeniu, np. oświetlenia dużych mocy, bez ryzyka przegrzania styków.
• Napięcie sterowania 48 V AC / 24 V DC: Zwiększa uniwersalność – przekaźnik może pracować zarówno w instalacjach prądu przemiennego, jak i stałego.
• Praca bistabilna: Krótki impuls z przycisku zmienia stan styków, który jest pamiętany bez konieczności podtrzymania napięcia – oszczędność energii i prostota sterowania.
• Sterowanie z dowolnej liczby miejsc: Przyciski monostabilne łączone równolegle pozwalają na wygodne sterowanie z wielu punktów, np. na klatkach schodowych lub korytarzach.
• Styki sterujące bez obciążenia: Przyciski pracują w obwodzie niskoprądowym, co wydłuża ich żywotność i eliminuje iskrzenie.

Zgodność z Normami

Przekaźnik bistabilny EPN526 jest zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa, posiada oznaczenie CE. Przeznaczony do montażu w rozdzielnicach na szynie DIN (TH35) według powszechnie przyjętych norm instalacyjnych.

Zastosowanie

Przekaźnik doskonale sprawdza się w instalacjach wymagających wygodnego, wielopunktowego sterowania odbiornikami. Idealny do domów jednorodzinnych, budynków użyteczności publicznej oraz prostych systemów automatyki.

• Załączanie i wyłączanie oświetlenia w korytarzach, klatkach schodowych, dużych pomieszczeniach – minimalna ilość przewodów, łatwa instalacja.
• Sterowanie odbiornikami (np. wentylatory, pompy, rolety) z dowolnej liczby miejsc za pomocą przycisków monostabilnych.
• Współpraca z systemami automatyki budynkowej jako element wykonawczy sterowany niskim napięciem (24 V DC) lub napięciem sieciowym (48 V AC).
• Zastosowanie w obwodach sygnalizacji i alarmowych, gdzie wymagana jest pamięć stanu bez podtrzymania zasilania.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do obciążalności prądowej (16 A). Moment dokręcania zacisków – według zaleceń producenta. Należy upewnić się, że napięcie sterowania (cewki) jest zgodne z podanymi wartościami (48 V AC lub 24 V DC).

FAQ

• Czy przekaźnik jest dostarczany z przyciskami sterującymi? Nie, przekaźnik bistabilny współpracuje z zewnętrznymi przyciskami monostabilnymi (np. dzwonkowymi) podłączanymi równolegle. Przyciski nie wymagają dodatkowego zasilania.
• Jaki jest stopień ochrony obudowy? W dostępnych danych nie podano stopnia IP. Standardowo aparatura modułowa do montażu w rozdzielnicy charakteryzuje się ochroną IP20. Szczegółowe informacje należy sprawdzić w karcie katalogowej producenta.
• Czy mogę sterować przekaźnik napięciem stałym 24 V? Tak, przekaźnik został zaprojektowany do pracy przy napięciu przemiennym 48 V AC oraz stałym 24 V DC – należy stosować napięcie zgodne z oznaczeniami na urządzeniu.
