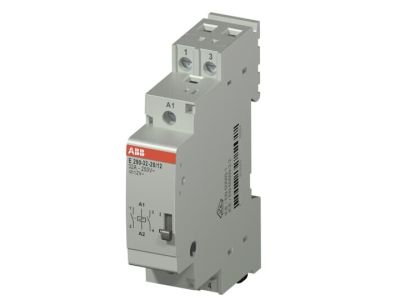

Przekaźnik bistabilny 32A 2NO, pro M compact, E290-32-20/12 | 2TAZ322000R2052 ABB

Alternatywny kod produktu: 2TAZ322000R2052

Opis i Kluczowe Cechy

Przekaźnik bistabilny 32A 2NO (2 styki normalnie otwarte) z serii pro M compact (symbol 2TAZ322000R2052) to zaawansowane rozwiązanie do sterowania oświetleniem za pomocą impulsów elektrycznych. Urządzenie zapewnia energooszczędną pracę dzięki mechanicznemu zatrzaskowi styków, który utrzymuje stan przez dowolny czas bez konieczności stałego zasilania cewki. Optymalne do zastosowań w instalacjach wymagających sterowania z co najmniej trzech punktów.

• Prąd znamionowy 32A: Możliwość sterowania obwodami oświetlenia o większym poborze mocy, w tym lampami LED, halogenowymi lub tradycyjnymi.
• Mechanizm zatrzaskowy 2NO: Dwa styki normalnie otwarte utrzymują stan po impulsie sterującym, eliminując konieczność ciągłego zasilania cewki – oszczędność energii i wydłużona żywotność.
• Seria pro M compact: Kompaktowa budowa ułatwia montaż w szafach rozdzielczych i puszkach instalacyjnych, oszczędzając miejsce.
• Sterowanie impulsowe: Działa z przyciskami impulsowymi, przełączając stan oświetlenia przy każdym naciśnięciu – idealne do układów schodowych i korytarzy.
• Energooszczędność: Brak ciągłego poboru prądu przez cewkę w stanie spoczynku, co redukuje zużycie energii w porównaniu do przekaźników tradycyjnych.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących izolacji, bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Posiada oznakowanie CE oraz deklarację zgodności z dyrektywami Unii Europejskiej.

Zastosowanie

Przekaźnik bistabilny 32A 2NO znajduje zastosowanie w instalacjach oświetleniowych wymagających sterowania z wielu miejsc, gdzie niezbędna jest trwała blokada stanu światła.

• Sterowanie oświetleniem w korytarzach, klatkach schodowych i wejściach do budynków – przełączanie stanu z trzech lub więcej punktów.
• Instalacje przemysłowe i biurowe – zarządzanie oświetleniem w halach produkcyjnych, biurach i pomieszczeniach socjalnych.
• Systemy awaryjnego oświetlenia – zapewnienie ciągłości zasilania i trwałego stanu oświetlenia w przypadku zaniku napięcia (w połączeniu z odpowiednimi akcesoriami).
• Pomieszczenia użyteczności publicznej i obiekty komercyjne – np. parkingi, centra handlowe, szkoły, szpitale.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Przekaźnik należy zamontować w dedykowanej szczelinie modułowej (np. w szynie DIN) lub puszce instalacyjnej, zachowując odpowiednie odstępy izolacyjne. Podłączenie odbywa się zgodnie z oznaczeniami na obudowie: zasilanie cewki (A1/A2), styki główne (1-2/3-4). Należy zapewnić odpowiedni dobór przewodów pod względem przekroju i momentu dokręcania (zgodnie z dokumentacją techniczną). Po montażu sprawdzić poprawność działania przycisków impulsowych i odpowiednią reakcję układu.

FAQ

• Czy przekaźnik wymaga stałego zasilania? Nie – mechanizm zatrzaskowy utrzymuje stan styków bez konieczności ciągłego zasilania, co znacząco obniża pobór energii.
• Jakie przyciski impulsowe są kompatybilne z tym przekaźnikiem? Urządzenie współpracuje z dowolnymi przyciskami impulsowymi (np. 230V AC) przeznaczonymi do sterowania obwodami oświetlenia. Ważne, aby były one w stanie wytrzymać prąd sterujący.
• Czy przekaźnik może być stosowany z lampami LED? Tak – prąd znamionowy 32A oraz odpowiednia konstrukcja styków umożliwiają sterowanie zarówno tradycyjnymi źródłami światła, jak i nowoczesnymi lampami LED.
