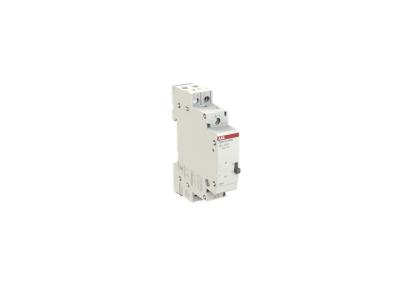

Przekaźnik bistabilny 32A 1NO, pro M compact, E290-32-10/24 | 2TAZ322000R2041 ABB

Alternatywny kod produktu: 2TAZ322000R2041

Opis i Kluczowe Cechy

Przekaźnik bistabilny 32A 1NO (symbol 2TAZ322000R2041) z serii E290 to kompaktowe urządzenie elektromechaniczne zaprojektowane do energooszczędnego sterowania oświetleniem. Przeznaczony do współpracy z przyciskami impulsowymi, zapewnia niezawodną blokadę stanu przy braku zasilania. Wyposażony w 1 zestyk normalnie otwarty (NO) o prądzie znamionowym 32A, idealny do instalacji w domach, budynkach komercyjnych oraz zakładach przemysłowych.

• Prąd znamionowy 32A: Możliwość sterowania obwodami oświetleniowymi o większym poborze mocy, np. w halach produkcyjnych lub dużych pomieszczeniach biurowych.
• Zestyk 1NO: Prosta i niezawodna konfiguracja do sterowania jednym obwodem oświetleniowym.
• Bistabilność: Stan załączenia utrzymywany mechanicznie bez konieczności ciągłego zasilania cewki – redukuje zużycie energii i wydłuża żywotność układu.
• Sterowanie impulsowe: Aktywacja za pomocą krótkiego impulsu z przycisku – eliminacja konieczności trzymania przycisku w pozycji załączonej.
• Konstrukcja kompaktowa (pro M compact): Łatwy montaż w rozdzielnicach modułowych o standardowych szerokościach 18mm.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Posiada oznaczenie CE oraz jest zgodny z dyrektywami Unii Europejskiej w zakresie urządzeń niskonapięciowych.

Zastosowanie

Przekaźnik bistabilny 32A 1NO znajduje zastosowanie w systemach sterowania oświetleniem oraz innymi obwodami elektrycznymi wymagającymi stanu trwałego pomimo braku zasilania.

• Sterowanie oświetleniem w budynkach mieszkalnych, biurowych i użyteczności publicznej z możliwością obsługi z kilku miejsc.
• Zastosowanie w instalacjach przemysłowych do zarządzania oświetleniem hal produkcyjnych lub magazynów.
• Wykorzystanie w systemach awaryjnego oświetlenia – stan załączenia utrzymywany jest mechanicznie nawet podczas zaniku napięcia.
• Proste układy sterowania np. wentylacją, ogrzewaniem lub innymi obwodami wymagającymi bistabilnego przełączania.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Przekaźnik przystosowany jest do montażu na szynie DIN 35mm w rozdzielnicy. Należy zapewnić odpowiednią wentylację wokół urządzenia. Zaciski przyłączeniowe należy dokręcić z zalecanym momentem (szczegóły w dokumentacji technicznej). Unikać stosowania przewodów o przekroju większym niż 6mm² w bezpośrednim sąsiedztwie styku.

FAQ

• Czy przekaźnik wymaga stałego zasilania? Nie – dzięki bistabilności utrzymuje stan załączenia mechanicznie, co eliminuje konieczność ciągłego zasilania cewki i redukuje zużycie energii.
• Jakie przyciski można stosować do sterowania tym przekaźnikiem? Przekaźnik współpracuje z dowolnymi przyciskami impulsowymi (bez blokady), które generują krótki impuls napięciowy o odpowiednim poziomie.
• Czy urządzenie nadaje się do montażu w szafach zewnętrznych? Stopień ochrony IP nie został określony w danych produktu. Zaleca się stosowanie w suchych, wewnętrznych pomieszczeniach lub w obudowach z odpowiednią klasą ochrony.
