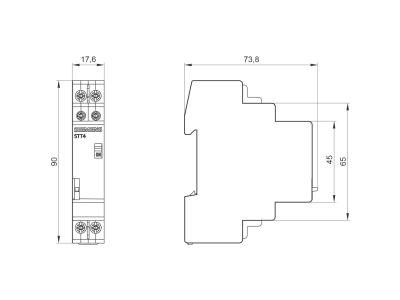

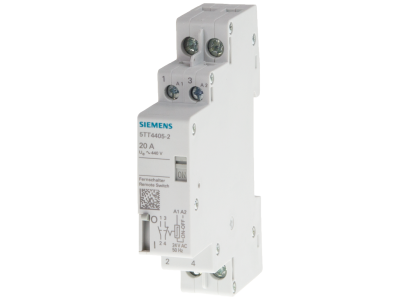

Przekaźnik bistabilny 2NO dla AC 230V, 20A, cewka 230VAC | 5TT4402-0 Siemens

Alternatywny kod produktu: 5TT44020

Opis i Kluczowe Cechy

Przekaźnik bistabilny Siemens 5TT4402-0 to komponent z serii SENTRON, przeznaczony do sterowania obwodami odbiorczymi w instalacjach budynkowych i przemysłowych. Posiada dwa styki zwierne (2NO) o prądzie znamionowym 20 A i napięciu pracy 230 V AC, co pozwala na bezpośrednie załączanie odbiorników o znacznym obciążeniu bez ryzyka przegrzania styków. Cewka zasilana napięciem 230 V AC gwarantuje kompatybilność z typowymi obwodami sterowania w budynkach. Bistabilna konstrukcja zapewnia pamięć stanu po każdym impulsie sterującym – brak konieczności ciągłego podawania napięcia na cewkę.

• Styki 2NO (dwa niezależne obwody): Umożliwiają jednoczesne sterowanie dwoma odbiornikami lub jedną linią o podwójnej izolacji, zwiększając elastyczność instalacji.
• Prąd znamionowy 20 A: Bezpieczna praca w obwodach o znacznym obciążeniu (np. oświetlenie, grzejniki, silniki) bez ryzyka przegrzania styków.
• Napięcie cewki 230 V AC: Bezpośrednie podłączenie do fazy L i N – brak konieczności stosowania dodatkowych transformatorów, upraszcza montaż.
• Działanie bistabilne (pamięć stanu): Każdy impuls napięcia na cewce zmienia stan styków i utrzymuje go do następnego impulsu – oszczędność energii i mniejsze obciążenie układów sterujących.
• Montaż na szynie TH35 (DIN): Szybki i pewny montaż w rozdzielnicach, zgodny z typowymi systemami aparatury modułowej.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z dyrektywami unijnymi. Przekaźnik został zaprojektowany do stosowania w instalacjach niskiego napięcia zgodnie z zasadami dobrej praktyki inżynierskiej.

Zastosowanie

Przekaźnik bistabilny Siemens 5TT4402-0 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne, bezprądowe przełączanie odbiorników z wykorzystaniem impulsów sterujących. Idealnie sprawdza się w systemach automatyki budynkowej i sterowania oświetleniem.

• Sterowanie oświetleniem w korytarzach, klatkach schodowych, garażach – każdy impuls przełącza stan (włącz/wyłącz), bez potrzeby utrzymywania napięcia na cewce.
• Załączanie odbiorników o mocy do 4,6 kW (przy 230 V AC) – grzejników, wentylatorów, pomp, napędów bram.
• Jako element w systemach sterowania PLC – cewka 230 V AC może być sterowana bezpośrednio z wyjścia przekaźnikowego sterownika.
• Automatyka budynkowa – współpraca z przyciskami dzwonkowymi, czujkami ruchu, timerami – realizacja scen świetlnych i logiki załączania.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez osobę posiadającą odpowiednie uprawnienia SEP oraz znajomość przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całej rozdzielnicy. Przekaźnik montować na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony co najmniej IP2X. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 20 A (zalecany min. 2,5 mm² dla miedzi). Momenty dokręcania zacisków stosować zgodnie z dokumentacją producenta – zbyt słabe dokręcenie grozi nagrzewaniem, zbyt mocne uszkodzeniem zacisku.

FAQ

• Czy przekaźnik jest podświetlany? Nie, przekaźnik nie posiada podświetlenia. Działanie bistabilne powoduje, że stan załączenia jest pamiętany mechanicznie – po impulsie styki pozostają w danej pozycji do czasu kolejnego impulsu, co można sprawdzić wizualnie na podstawie położenia dźwigni ręcznej (jeśli dostępna) lub przez pomiar napięcia na stykach.
• Jaki jest stopień ochrony przekaźnika? Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się stopień ochrony IP20 (ochrona przed dotykiem palcem). Produkt jest przeznaczony do instalacji wewnątrz obudów rozdzielczych, które zapewniają wyższy stopień ochrony całego układu.
• Czy przekaźnik nadaje się do sterowania z PLC o napięciu 24 V DC? Przekaźnik posiada cewkę 230 V AC, więc nie może być sterowany bezpośrednio z wyjścia 24 V DC. W takim przypadku należy zastosować dodatkowy stycznik pośredni lub przekaźnik z cewką 24 V DC. Natomiast przy sterowaniu z PLC z wyjściem przekaźnikowym 230 V AC – współpraca jest możliwa.
