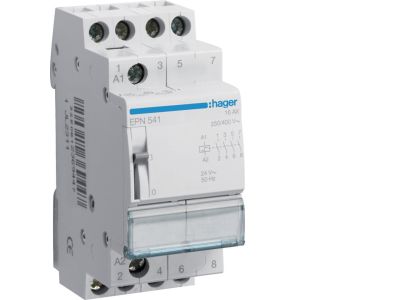

Przekaźnik bistabilny 24VAC/12VDC 4NO 16A | EPN541 Hager

Opis i Kluczowe Cechy

Przekaźnik bistabilny EPN541 (4NO, 16 A) przeznaczony jest do pracy w układach sterowania impulsowego. Dzięki pamiętaniu stanu po zaniku impulsu sterującego nie wymaga ciągłego podtrzymania cewki, co ogranicza zużycie energii i wydłuża żywotność urządzenia. Cewka przystosowana do zasilania napięciem 24 V AC lub 12 V DC zapewnia elastyczność w instalacjach mieszanych. Cztery niezależne styki normalnie otwarte (NO) umożliwiają jednoczesne przełączanie kilku obwodów, a prąd znamionowy 16 A gwarantuje bezpieczną pracę przy znacznym obciążeniu – bez ryzyka przegrzania styków. Urządzenie montowane jest w standardowej obudowie modułowej.

• Tryb bistabilny (impulsowy): Zmiana stanu styku następuje po każdym impulsie sterującym – stan utrzymuje się bez dalszego zasilania cewki, co oszczędza energię i redukuje nagrzewanie.
• Napięcie cewki 24 V AC / 12 V DC: Uniwersalne zasilanie pozwala na stosowanie w instalacjach prądu przemiennego oraz stałego, ułatwiając integrację z różnymi systemami sterowania.
• 4 styki normalnie otwarte (4NO) o prądzie 16 A: Wysoka obciążalność i wiele niezależnych torów – idealne do jednoczesnego załączania kilku odbiorników, np. obwodów oświetleniowych, wentylatorów czy gniazd.
• Kompaktowa obudowa modułowa: Zajmuje minimalną przestrzeń w rozdzielnicy; montaż na szynie TH35 (DIN) – standard w instalacjach budynkowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i jest oznaczony znakiem CE. Zastosowano standardowe rozwiązania konstrukcyjne zgodne z praktyką branży aparatury modułowej. Szczegółowe informacje o certyfikatach dostępne są w dokumentacji producenta.

Zastosowanie

Przekaźnik bistabilny EPN541 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne załączanie i wyłączanie obwodów za pomocą impulsów sterujących. Dzięki pamięci stanu doskonale sprawdza się w instalacjach, w których kluczowa jest oszczędność energii i minimalizacja obciążenia styczników sterujących.

• Sterowanie oświetleniem w biurach, halach produkcyjnych i budynkach użyteczności publicznej – za pomocą przycisków bistabilnych lub impulsów z systemu automatyki.
• Impulsowe załączanie styczników i przekaźników mocy w układach rozdzielnic – ogranicza prąd cewki stycznika i zmniejsza obciążenie szyny sterowniczej.
• Zdalne przełączanie obwodów gniazd, wentylatorów i innych odbiorników w automatyce budynkowej (BMS) – możliwość integracji z PLC lub modułami KNX/DALI.
• Sygnalizacja stanu urządzeń (np. alarmy bram, status pracy maszyn) – styki NO mogą sygnalizować konkretny stan bez konieczności ciągłego zasilania cewki.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich biegunach. Urządzenie przeznaczone jest do montażu na szynie DIN 35 mm (TH35) w rozdzielnicy wewnątrz budynku. Przewody należy dobierać zgodnie z prądem znamionowym odbiorników (minimalny przekrój 1,5 mm² dla 16 A). Momenty dokręcania zacisków oraz dokładny schemat podłączenia – zgodnie z kartą katalogową producenta dołączoną do urządzenia. Zapewnij odpowiednią wentylację wokół aparatu – nie przekraczaj obciążenia sumarycznego wszystkich styków.

FAQ

• Jakie jest napięcie sterujące cewki tego przekaźnika? Cewka przystosowana jest do zasilania napięciem 24 V AC lub 12 V DC – szczegółowe wartości oraz dopuszczalne tolerancje należy sprawdzić w dokumentacji technicznej producenta.
• Czy przekaźnik posiada podświetlenie sygnalizujące stan? Nie, model EPN541 nie jest wyposażony w diodę sygnalizacyjną. Stan przełączania można określić mierząc ciągłość obwodów styków lub kontrolując podłączone odbiorniki.
• Jaki stopień ochrony ma ten przekaźnik? Producent nie podaje konkretnego stopnia IP w nazwie produktu. Standardowo dla aparatury modułowej przeznaczonej do montażu wewnątrz rozdzielnic przyjmuje się IP20 – oznacza to ochronę przed ciałami stałymi o średnicy >12,5 mm, bez ochrony przed wilgocią. Montaż w suchych pomieszczeniach.
