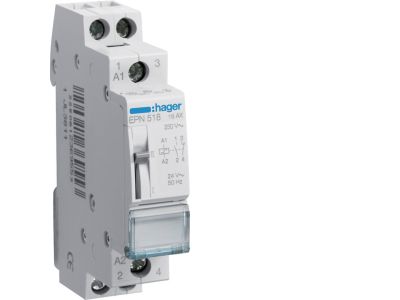

Przekaźnik bistabilny 24VAC/12VDC 1NO+1NC 16A | EPN518 Hager

Opis i Kluczowe Cechy

Przekaźnik bistabilny EPN518 o napięciu cewki 24 V AC / 12 V DC umożliwia załączanie i wyłączanie obwodów elektrycznych z dowolnej liczby miejsc. Wyposażony w zestyk przełączny 1NO+1NC o prądzie znamionowym 16 A, zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu. Dzięki bistabilnej zasadzie działania nie pobiera prądu w stanie ustalonym, co zwiększa efektywność energetyczną instalacji.

• Napięcie cewki 24 V AC / 12 V DC: umożliwia podłączenie przekaźnika zarówno do typowych obwodów napięcia przemiennego, jak i stałego, co zwiększa uniwersalność zastosowania.
• Prąd znamionowy 16 A: gwarantuje niezawodne załączanie obciążeń o znacznej mocy bez ryzyka przegrzania styków.

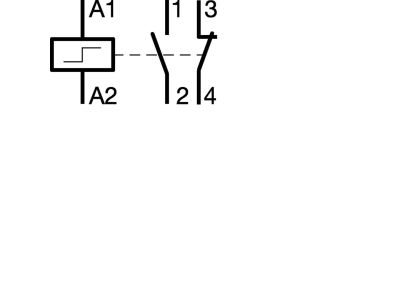

• Zestyk przełączny 1NO+1NC: oferuje dwa tory sterowania – normalnie otwarty i normalnie zamknięty, rozszerzając możliwości aplikacji (np. sygnalizacja stanu pracy).
• Bistabilna praca: po zmianie stanu styki utrzymują pozycję bez poboru mocy z sieci, co eliminuje straty czuwania i wydłuża żywotność zasilacza.
• Sterowanie impulsowe: do załączania/wyłączania wystarczy przycisk monostabilny – przyciski sterujące nie są obciążone prądem roboczym, co upraszcza instalację i zwiększa bezpieczeństwo.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z europejskimi normami bezpieczeństwa dla aparatury modułowej, stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Przekaźnik bistabilny EPN518 przeznaczony jest do zdalnego i wielopunktowego sterowania obwodami odbiorczymi w instalacjach mieszkaniowych, biurowych i przemysłowych.

• Sterowanie oświetleniem z wielu punktów (korytarze, klatki schodowe, długie ciągi komunikacyjne).
• Impulsowe załączanie i wyłączanie styczników, przekaźników pomocniczych lub wejść PLC.
• Sygnalizacja i automatyka budynkowa – wysterowanie sygnalizatorów, bram, rolet, napędów.
• Sterowanie obciążeniami rezystancyjnymi i indukcyjnymi do 16 A (np. grzałki, silniki małej mocy).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Przekaźnik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekroje przewodów należy dobrać do prądu znamionowego obwodu. Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta dołączoną do wyrobu.

FAQ

• Czy przekaźnik EPN518 posiada wbudowane podświetlenie? Nie, przekaźnik nie został wyposażony w diodę sygnalizacyjną. Stan styku można sprawdzić jedynie po zaniku napięcia lub za pomocą zewnętrznej sygnalizacji.
• Jaki jest stopień ochrony przekaźnika? Przekaźnik przeznaczony jest do montażu wewnątrz rozdzielnicy, która zapewnia ochronę przed pyłem i wilgocią. Dla aparatury modułowej typowy stopień ochrony to IP20.
• Jak działa tryb bistabilny – czy do sterowania można użyć zwykłych przycisków dzwonkowych? Tak, do zmiany stanu wystarczy dowolny przycisk monostabilny (np. przycisk dzwonkowy). Naciśnięcie przycisku wysyła impuls na cewkę – styki zmieniają położenie i pozostają w nim aż do następnego impulsu. Przyciski sterujące nie przewodzą prądu roboczego, co zapewnia ich długą żywotność.
