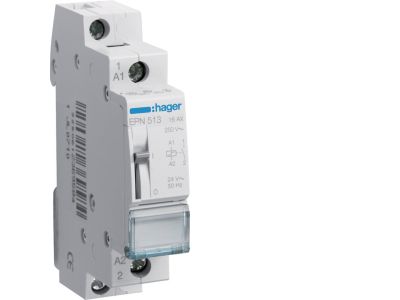

Przekaźnik bistabilny 24VAC/12VDC 1NO 16A | EPN513 Hager

Opis i Kluczowe Cechy

Przekaźnik bistabilny EPN513 z stylem 1NO i prądem znamionowym 16 A to podstawowy element systemów sterowania oświetleniem i innymi odbiornikami. Dzięki impulsowemu przełączaniu umożliwia załączanie i wyłączanie obwodów z dowolnej liczby miejsc za pomocą przycisków monostabilnych połączonych równolegle. Napięcie sterowania 24 V AC / 12 V DC pozwala na współpracę z niskonapięciowymi układami automatyki. Urządzenie montowane na szynie DIN w rozdzielnicy.

• Styk 1NO (16 A): Zapewnia niezawodne załączanie obwodów o prądzie znamionowym do 16 A – bezpieczna praca bez ryzyka przeciążenia styków.
• Napięcie sterowania 24 V AC / 12 V DC: Umożliwia podłączenie do niskonapięciowych zasilaczy i systemów sterowania, co zwiększa uniwersalność zastosowań.
• Bistabilna zasada działania (przełączanie impulsowe): Umożliwia wygodne sterowanie obwodem z dowolnej liczby miejsc – wystarczy impuls, aby zmienić stan, a cewka nie pobiera prądu w stanie ustalonym.
• Sterowanie przyciskami bez obciążenia: Przyciski monostabilne sterują przekaźnikiem bez przepływu prądu obciążenia – wydłuża to ich żywotność i zwiększa bezpieczeństwo.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich (oznaczenie CE) oraz standardu DIN dla aparatury modułowej. Przeznaczony do montażu w rozdzielnicach zgodnych z obowiązującymi przepisami. W dokumentacji producenta nie wskazano konkretnych numerów norm – zaleca się stosowanie zgodnie z ogólnymi zasadami bezpieczeństwa instalacji elektrycznych.

Zastosowanie

Przekaźnik bistabilny EPN513 znajduje zastosowanie wszędzie tam, gdzie wymagane jest wygodne sterowanie obwodami z wielu punktów i niskie zużycie energii w stanie spoczynku.

• Sterowanie oświetleniem z dowolnej liczby miejsc (korytarze, schody, duże sale).
• Wysyłanie impulsów do styczników lub przekaźników w układach automatyki przemysłowej i budynkowej.
• Sygnalizacja i sterowanie w systemach automatyki budynkowej (BMS) przy napięciu 24 V AC / 12 V DC.
• Zastosowania w instalacjach niskonapięciowych wymagających oddzielenia obwodów sterowania od obciążenia.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przekaźnik montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu obciążenia (16 A). Moment dokręcania zacisków zgodnie z dokumentacją producenta. Przed podłączeniem należy upewnić się, że parametry sieci (napięcie sterowania) odpowiadają katalogowym wartościom 24 V AC lub 12 V DC.

FAQ

• Czy przekaźnik ma wbudowane podświetlenie lub diodę LED? Przekaźnik bistabilny EPN513 nie jest wyposażony w podświetlenie. Stan załączenia można ocenić na podstawie położenia przycisku sterującego lub dodatkowej sygnalizacji w rozdzielnicy.
• Jaki jest stopień ochrony IP? Producent nie podał konkretnego stopnia ochrony. Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się IP20. Urządzenie należy instalować w suchym pomieszczeniu, z zachowaniem odpowiednich osłon.
• Czy styk jest normalnie otwarty (NO) czy normalnie zamknięty (NC)? Przekaźnik wyposażony jest w styk 1NO (normalnie otwarty). Po podaniu impulsu załączającego styk zwiera obwód, a po impulsie wyłączającym rozwierają się.
