Przekaźnik bistabilny 24V, 4 funkcyjny, DIN, dwa obwody sterowania, z przekaźnikiem inrush 160A/20ms | BIS-419-LED-24V F&F

Alternatywny kod produktu: BIS-419i-24V

Opis i Kluczowe Cechy

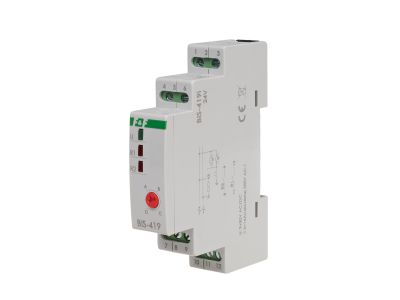

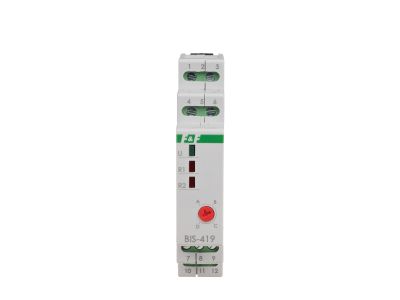

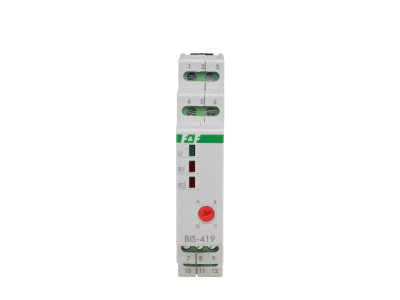

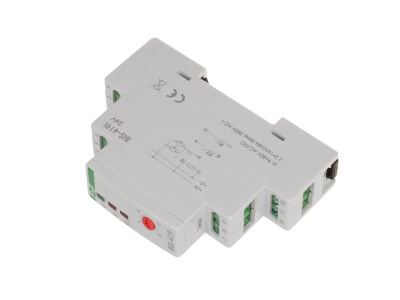

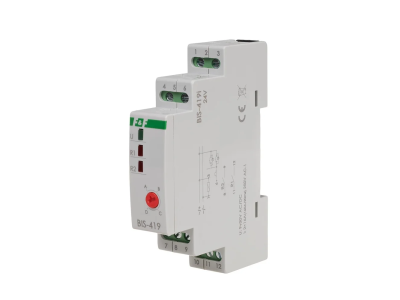

Przekaźnik bistabilny BIS-419-LED-24V (symbol BIS-419-LED-24V) to elektroniczne urządzenie modułowe zasilane napięciem 9÷30 V AC/DC, przeznaczone do sterowania oświetleniem lub innymi obwodami z kilku punktów. Montowany na szynie DIN 35 mm, wyposażony w dwa obwody sterowania z przekaźnikami inrush o maksymalnym obciążeniu 2 x 16 A (160 A/20 ms). Przekaźnik współpracuje z podświetlanymi przyciskami sterującymi, co ułatwia identyfikację stanu pracy w instalacjach.

• Zasilanie 9÷30 V AC/DC: Szeroki zakres napięć zasilających – elastyczność w różnych instalacjach, od domowych po przemysłowe.
• 2 obwody sterowania z przekaźnikami inrush 160A/20ms: Wysoka odporność na prądy rozruchowe, chroniąca styki i wydłużająca żywotność urządzenia.
• Konfiguracja 2 × NO (normalnie otwarte): Dwa niezależne styki do sterowania oddzielnymi obwodami lub sekwencyjnego załączania odbiorników.
• Sterowanie z podświetlanych przycisków: Współpraca z przyciskami dzwonkowymi wyposażonymi w diody LED – łatwa identyfikacja stanu pracy i estetyczna instalacja.
• Sekwencyjna funkcjonalność: Możliwość zaprogramowania kolejności załączania obwodów, co pozwala na elastyczne sterowanie oświetleniem lub innymi odbiornikami.

Zgodność z Normami

Przekaźnik bistabilny spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z normami dotyczącymi urządzeń niskonapięciowych (LVD) oraz kompatybilności elektromagnetycznej (EMC). Odpowiedni do stosowania w instalacjach zgodnych z normami VDE i IEC.

Zastosowanie

Bistabilny przekaźnik BIS-419-LED-24V znajduje zastosowanie w instalacjach, gdzie wymagane jest sterowanie oświetleniem lub innymi odbiornikami z kilku punktów przy użyciu podświetlanych przycisków.

• Sterowanie oświetleniem w pomieszczeniach biurowych, korytarzach lub klatkach schodowych – elastyczne układy z wieloma punktami załączenia.
• Instalacje przemysłowe – sterowanie obwodami oświetleniowymi lub sygnalizacyjnymi z kilku punktów.
• Systemy alarmowe i monitoringu – sterowanie oświetleniem w strefach chronionych.
• Mieszkania i budynki użyteczności publicznej – wygodne i estetyczne sterowanie oświetleniem z kilku punktów.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przekaźnik należy zamontować na szynie DIN 35 mm w rozdzielnicy elektrycznej, zapewniając odpowiednią wentylację. Zasilanie 9÷30 V AC/DC podłączyć do odpowiednich zacisków, zachowując polaryzację. Przyciski sterujące należy podłączyć równolegle do zacisków sterowania, zgodnie z dokumentacją produktu. Przed uruchomieniem należy sprawdzić poprawność połączeń i stan izolacji.

FAQ

• Czy przekaźnik współpracuje z tradycyjnymi przyciskami dzwonkowymi? Tak, urządzenie jest kompatybilne z chwilowymi (dzwonkowymi) przyciskami sterującymi, w tym z podświetlanymi wersjami.
• Czy możliwe jest sterowanie dwoma oddzielnymi obwodami oświetlenia? Tak, przekaźnik wyposażony jest w dwa niezależne styki (2 × NO), co umożliwia sekwencyjne załączanie dwóch obwodów.
• Jaki jest zakres napięcia zasilania? Przekaźnik działa w zakresie 9÷30 V AC/DC, co pozwala na elastyczne dostosowanie do różnych instalacji.
