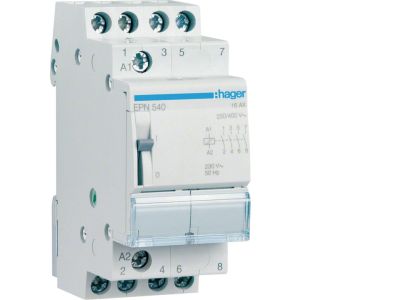

Przekaźnik bistabilny 230VAC/110VDC 4NO 16A | EPN540 Hager

Opis i Kluczowe Cechy

Przekaźnik bistabilny EPN540 o konfiguracji styków 4NO i prądzie znamionowym 16 A przeznaczony jest do załączania i wyłączania obwodów elektrycznych z dowolnej liczby miejsc. Sterowanie odbywa się za pomocą połączonych równolegle przycisków monostabilnych, podłączonych dwużyłowym przewodem. Naciśnięcie przycisku powoduje zmianę stanu styku – jedno naciśnięcie załącza, drugie wyłącza obwód. Przyciski sterujące pracują bez obciążenia, co wydłuża ich żywotność.

• Styki 4NO: Umożliwiają jednoczesne przełączanie czterech niezależnych obwodów – idealne do sterowania wieloma odbiornikami z jednego przekaźnika.
• Prąd znamionowy 16 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Napięcie sterowania 230 V AC / 110 V DC: Uniwersalne zasilanie cewki – kompatybilne zarówno z instalacjami prądu przemiennego, jak i stałego.
• Bistabilny tryb pracy: Po podaniu impulsu styk zmienia stan i pozostaje w nim do kolejnego impulsu – nie pobiera prądu w stanie ustalonym, co oszczędza energię.
• Sterowanie z dowolnej liczby miejsc: Wystarczy połączyć równolegle przyciski monostabilne – łatwe rozbudowywanie instalacji bez konieczności stosowania dodatkowych przekaźników.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich oraz posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Przekaźnik przeznaczony jest do montażu w rozdzielnicach zgodnie z zasadami dobrej praktyki inżynierskiej.

Zastosowanie

Przekaźnik bistabilny EPN540 znajduje zastosowanie wszędzie tam, gdzie wymagane jest wygodne sterowanie obwodami z wielu punktów, bez konieczności prowadzenia przewodów fazowych do każdego przycisku. Idealnie sprawdza się w instalacjach mieszkaniowych, biurowych oraz w obiektach użyteczności publicznej.

• Sterowanie oświetleniem z dowolnej liczby miejsc (schody, korytarze, duże pomieszczenia).
• Załączanie i wyłączanie wentylatorów, rolet, bram – wszędzie tam, gdzie potrzebny jest impuls sterujący.
• Współpraca z systemami automatyki budynkowej (PLC, sterowniki) – przekaźnik reaguje na krótkie impulsy.
• Sterowanie obciążeniami rezystancyjnymi i indukcyjnymi o prądzie do 16 A (np. grzejniki, silniki małej mocy).

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego obwodu (max. 16 A). Moment dokręcania śrub zaciskowych – zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń oraz brak zwarć.

FAQ

• Czy przekaźnik ma wbudowane podświetlenie? W dokumentacji technicznej nie ma informacji o podświetleniu. Standardowo przekaźniki bistabilne nie posiadają wbudowanej diody sygnalizacyjnej. Stan załączenia można kontrolować np. poprzez wskaźnik na przycisku sterującym.
• Jaki jest stopień ochrony obudowy? Producent nie podał w danych katalogowych klasy IP. Dla aparatury montowanej w rozdzielnicach typowy jest stopień ochrony IP20 – chroni przed dotknięciem palcem i ciałami stałymi o średnicy powyżej 12,5 mm.
• Jak działa tryb bistabilny styku? Po podaniu impulsu na cewkę (naciśnięcie przycisku) styk zmienia swój stan – z rozwartego na zwarty lub odwrotnie – i pozostaje w nim do momentu otrzymania kolejnego impulsu. W stanie ustalonym cewka nie pobiera prądu.
