Przekaźnik bistabilny 230VAC/110VDC 2NO+2NC 16A | EPN525 Hager

Opis i Kluczowe Cechy

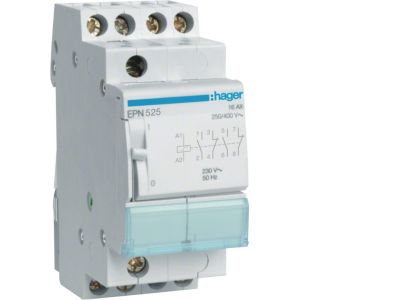

Przekaźnik bistabilny EPN525 to elektromagnetyczny element wykonawczy przystosowany do napięcia zasilania cewki 230 V AC / 110 V DC, wyposażony w zestyk przełączny w konfiguracji 2NO+2NC o obciążalności prądowej 16 A. Dzięki budowie bistabilnej (z pamięcią stanu) umożliwia załączanie i wyłączanie obwodu za pomocą impulsów z przycisków monostabilnych połączonych równolegle. Szerokość modułu nie została podana przez producenta – zalecany montaż na szynie DIN TH35.

• Styki 2NO+2NC: dwie pary zwierne i dwie pary rozwierne pozwalają na jednoczesne sterowanie dwoma niezależnymi obwodami odbiorników (np. oświetlenie + wentylacja) lub realizację funkcji przełącznych w systemach automatyki.
• Obciążalność prądowa 16 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków, odpowiednia dla standardowych odbiorników domowych i przemysłowych.
• Napięcie cewki 230 V AC / 110 V DC: uniwersalne zasilanie umożliwiające zastosowanie zarówno w sieciach prądu przemiennego, jak i stałego – elastyczność w doborze instalacji.
• Praca bistabilna (z pamięcią): po impulsie załączającym utrzymuje stan przewodzenia do momentu otrzymania impulsu wyłączającego – brak ciągłego poboru mocy w stanie ustalonym, oszczędność energii.
• Sterowanie z dowolnej liczby miejsc: równoległe połączenie przycisków monostabilnych (bez obciążenia) pozwala na wygodną realizację układów schodowych i krzyżowych bez konieczności stosowania dodatkowych przekaźników.

Zgodność z Normami

Przekaźnik EPN525 został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących aparatury modułowej i posiada oznakowanie CE. Ze względu na brak szczegółowych numerów norm w karcie katalogowej zalecamy sprawdzenie certyfikatów u producenta przed instalacją w systemach wymagających konkretnej zgodności.

Zastosowanie

Dzięki bistabilnej charakterystyce oraz dwóm zestawom styków NO/NC przekaźnik EPN525 znajduje zastosowanie w układach sterowania oświetleniem, wentylacją oraz innymi odbiornikami w budynkach mieszkalnych i komercyjnych. Może również pracować jako element pośredniczący w systemach automatyki przemysłowej i inteligentnego budynku.

• Sterowanie oświetleniem z wielu punktów (układy schodowe, krzyżowe) – jedno naciśnięcie dowolnego przycisku zmienia stan światła.
• Załączanie wentylatorów, pomp lub silników małej mocy – bistabilna praca eliminuje konieczność ciągłego podtrzymania cewki.
• Generowanie impulsów załączających/wyłączających dla styczników, przekaźników pomocniczych lub wejść sterujących układów PLC.
• Realizacja sygnalizacji i blokad w prostych układach automatyki – styki NC zapewniają funkcję bezpieczeństwa przy braku zasilania.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika EPN525 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach wewnątrz budynków. Przekrój przewodów należy dobrać do obciążenia (maks. 16 A). Momenty dokręcania śrub zacisków należy stosować zgodnie z zaleceniami producenta (brak szczegółowych danych w karcie – zaleca się standardowy moment 0,5–0,8 Nm dla zacisków śrubowych aparatury modułowej).

FAQ

• Czy przekaźnik EPN525 ma podświetlenie (LED) sygnalizujące stan? Producent nie podaje informacji o podświetleniu w danych technicznych. Przekaźnik nie posiada wbudowanego wskaźnika LED – stan można sprawdzić po załączonym obwodzie odbiornika.
• Jaki jest stopień ochrony IP przekaźnika? W karcie katalogowej nie określono stopnia ochrony. Przekaźnik przeznaczony jest do montażu wewnątrz rozdzielnic, co zapewnia ochronę przed ciałami stałymi i wilgocią typową dla obudów IP20/IP40. Należy zapewnić suchą i czystą lokalizację instalacji.
• Jak działa tryb pracy styku – bistabilny? Każdy impuls sterujący zmienia stan styków: pierwszy impuls załącza obwód (zwiera NO i rozwiera NC), drugi impuls wyłącza (powrót do stanu początkowego). Stan jest pamiętany bez konieczności ciągłego zasilania cewki.
