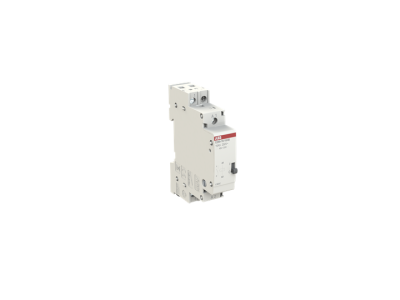

Przekaźnik bistabilny 16A 1NO, pro M compact, E290-16-10/48 | 2TAZ312000R2031 ABB

Alternatywny kod produktu: 2TAZ312000R2031

Opis i Kluczowe Cechy

Przekaźnik bistabilny 16A 1NO (symbol 2TAZ312000R2031) z serii E290 to urządzenie elektromagnetyczne zaprojektowane do energooszczędnego sterowania oświetleniem. Dzięki mechanizmowi zatrzaskowemu utrzymuje stan bez konieczności ciągłego zasilania cewki, co obniża zużycie energii nawet o 90% w porównaniu do przekaźników konwencjonalnych. Przeznaczony do montażu w instalacjach 230V AC zasilanych impulsowo przez przyciski sterujące.

• Prąd znamionowy 16A: Możliwość bezpośredniego załączania obwodów oświetleniowych o mocy do 3500W przy 230V, bez konieczności stosowania styczników pośrednich.
• Mechanizm bistabilny (zatrzaskowy): Stan przełączania utrzymywany mechanicznie – brak potrzeby ciągłego zasilania cewki, co redukuje pobór mocy i wydłuża żywotność układu.
• 1 zestyk zwierny (1NO): Proste sterowanie pojedynczym obwodem oświetleniowym, kompatybilny z systemami przyciskowymi 3-punktowymi.
• Zasilanie 230V AC: Standardowe napięcie instalacji budynkowych, zasilanie impulsowe z przycisku.
• Przystosowanie do montażu modułowego: Kompaktowa obudowa do montażu na szynie DIN, pasuje do szaf sterowniczych i rozdzielnic.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących aparatury niskonapięciowej, w tym dyrektywy LVD 2014/35/UE. Posiada deklarację zgodności CE i jest zaprojektowany zgodnie z normami IEC 61810-1 oraz VDE 0660.

Zastosowanie

Urządzenie doskonale sprawdza się w systemach sterowania oświetleniem, gdzie wymagana jest niezawodność, energooszczędność i możliwość sterowania z kilku punktów.

• Systemy oświetlenia korytarzy i klatek schodowych w budynkach mieszkalnych – sterowanie z trzech lub więcej punktów.
• Hale produkcyjne i magazyny – centralne sterowanie oświetleniem z kilku punktów w pomieszczeniu.
• Obiekty użyteczności publicznej (szkoły, szpitale, biurowce) – energooszczędne rozwiązanie do obsługi dużych powierzchni.
• Pomieszczenia komercyjne (sklepy, biura) – elastyczne sterowanie oświetleniem dostosowane do aktualnych potrzeb.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Przekaźnik należy zamontować na szynie DIN w szafie sterowniczej lub rozdzielnicy. Połączenia wykonać zgodnie z układem zacisków: zasilanie 230V AC na zaciski A1-A2, obwód sterowany na styki 1-2. Zasilanie cewki odbywa się impulsowo – każdy impuls z przycisku zmienia stan styków. Przed montażem należy upewnić się, że prąd obwodu nie przekracza 16A. Po zakończeniu prac sprawdzić poprawność działania układu.

FAQ

• Jakie jest maksymalne obciążenie styku 16A? Przekaźnik może załączać obwody o mocy do 3500W przy 230V AC. W przypadku większych obciążeń należy stosować stycznik pośredni.
• Czy przekaźnik wymaga ciągłego zasilania? Nie – dzięki mechanizmowi bistabilnemu stan przełączania utrzymywany jest mechanicznie bez konieczności ciągłego zasilania cewki, co znacznie obniża zużycie energii.
• Jaki jest zakres napięcia zasilania cewki? Zasilanie cewki odbywa się impulsowo z napięcia 230V AC, zgodnie z układem sterowania przyciskami impulsowymi.
