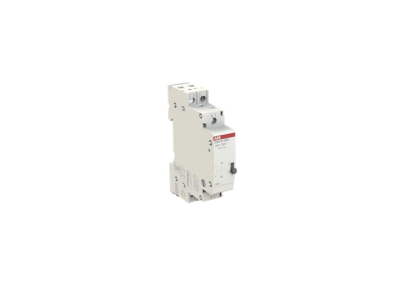

Przekaźnik bistabilny 16A 1NO, pro M compact, E290-16-10/24 | 2TAZ312000R2041 ABB

Alternatywny kod produktu: 2TAZ312000R2041

Opis i Kluczowe Cechy

Przekaźnik bistabilny 16A 1NO (symbol 2TAZ312000R2041) z serii E290 to urządzenie zatrzaskowe sterowane impulsowo, zaprojektowane do energooszczędnego i niezawodnego sterowania obwodami oświetleniowymi. Przełączanie odbywa się poprzez krótkie impulsy zasilające cewkę elektromagnetyczną, co eliminuje konieczność ciągłego zasilania – idealne rozwiązanie do aplikacji wymagających niskiego poboru mocy. Mechanizm zatrzaskowy gwarantuje stabilne utrzymanie stanu (załączony/rozłączony) bez konieczności ciągłego podtrzymywania sygnału sterującego.

• Prąd znamionowy 16A: Możliwość sterowania obwodami oświetleniowymi o maksymalnym obciążeniu 16A, co odpowiada typowym obwodom oświetleniowym w budynkach mieszkalnych i komercyjnych.
• 1 zestyk NO (normalnie otwarty): Proste podłączenie w układzie sterowania, zapewniające niezawodne załączanie obwodu przy impulsie sterującym.
• Mechanizm bistabilny (zatrzaskowy): Stan pracy utrzymywany mechanicznie – nie wymaga ciągłego zasilania cewki, co redukuje zużycie energii i wydłuża żywotność urządzenia.
• Sterowanie impulsowe: Aktywacja za pomocą krótkiego impulsu napięciowego (np. z przycisku), co upraszcza instalację i obsługę w systemach wielopunktowych.
• Uniwersalna konstrukcja modułowa: Kompatybilność z akcesoriami dodatkowymi, umożliwiająca rozbudowę funkcjonalności w zależności od potrzeb aplikacji.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących aparatury łączeniowej, w tym PN-EN 61810-1 (elektromechaniczne urządzenia sterujące) oraz PN-EN 60669-1 (wyłączniki do użytku domowego i podobnego). Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Przekaźnik bistabilny E290-16-10/24 przeznaczony jest do sterowania obwodami oświetleniowymi w miejscach wymagających wielopunktowej obsługi, gdzie konieczne jest załączanie/wyłączanie oświetlenia z kilku lokalizacji.

• Sterowanie oświetleniem w budynkach mieszkalnych (klatki schodowe, korytarze) za pomocą przycisków impulsowych.
• Zastosowanie w pomieszczeniach biurowych, handlowych lub magazynowych, gdzie elastyczność sterowania poprawia funkcjonalność instalacji.
• Systemy oświetleniowe w budynkach użyteczności publicznej (szkoły, szpitale) wymagające niezawodnego i energooszczędnego rozwiązania.
• Instalacje przemysłowe, gdzie sterowanie oświetleniem musi być odporne na zakłócenia elektromagnetyczne.

Wskazówki Montażowe

Montaż przekaźnika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie montuje się w szafie rozdzielczej lub na szynie DIN. Podłączenie cewki sterującej odbywa się poprzez krótkie impulsy napięciowe (np. z przycisku), natomiast styki główne należy podłączać zgodnie z maksymalnym prądem znamionowym. Przed uruchomieniem należy sprawdzić poprawność połączeń i brak zwarć. W przypadku stosowania akcesoriów modułowych, należy postępować zgodnie z dokumentacją producenta.

FAQ

• Czy przekaźnik wymaga ciągłego zasilania? Nie – mechanizm bistabilny utrzymuje stan załączenia/rozłączenia mechanicznie, dzięki czemu cewka pobiera energię tylko podczas zmiany stanu. To rozwiązanie jest znacznie bardziej energooszczędne niż tradycyjne przekaźniki monostabilne.
• Jakie typy przycisków można stosować do sterowania? Można używać dowolnych przycisków impulsowych (bez blokowania) o napięciu znamionowym zgodnym z parametrami cewki sterującej. Zaleca się stosowanie przycisków o napięciu 24V AC/DC.
• Czy przekaźnik nadaje się do sterowania obwodami 230V? Tak – maksymalny prąd znamionowy 16A pozwala na sterowanie typowymi obwodami oświetleniowymi 230V AC. Należy jednak pamiętać o zachowaniu odpowiedniego marginesu bezpieczeństwa.
