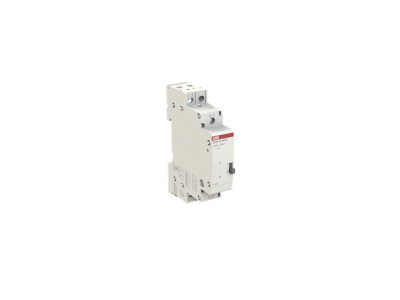

Przekaźnik bistabilny 16A 1NO, pro M compact, E290-16-10/12 | 2TAZ312000R2051 ABB

Alternatywny kod produktu: 2TAZ312000R2051

Opis i Kluczowe Cechy

Przekaźnik bistabilny 16A 1NO (1 zestyk normalnie otwarty) z serii E290 (symbol 2TAZ312000R2051) to urządzenie elektromagnetyczne przeznaczone do energooszczędnego i niezawodnego sterowania obwodami oświetlenia. Charakteryzuje się mechanicznym zatrzaskiem styków, który utrzymuje stan pracy bez konieczności stałego zasilania cewki. Idealne rozwiązanie do instalacji wymagających sterowania z kilku punktów za pomocą przycisków impulsowych.

• Prąd znamionowy 16A: Obsługuje obwody oświetleniowe o łącznym prądzie do 16A, wystarczający dla typowych instalacji domowych, biurowych i przemysłowych.
• 1 zestyk NO (normalnie otwarty): Proste sterowanie obwodem – urządzenie załącza obwód przy impulsie i utrzymuje go do kolejnego impulsu.
• Mechaniczny zatrzask styków: Stan pracy utrzymywany jest mechanicznie, co eliminuje pobór mocy w stanie spoczynku i zwiększa niezawodność układu.
• Seria E290, typ pro M compact: Kompaktowa konstrukcja ułatwia montaż w szafach sterowniczych i rozdzielnicach bez konieczności zajmowania dodatkowej przestrzeni.
• Zastosowanie z przyciskami impulsowymi: Pozwala na sterowanie oświetleniem z co najmniej trzech różnych miejsc, spełniając wymagania nowoczesnych instalacji.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących urządzeń sterujących i posiada deklarację zgodności CE. Został zaprojektowany zgodnie z normami bezpieczeństwa dla urządzeń niskonapięciowych i kompatybilności elektromagnetycznej.

Zastosowanie

Przekaźnik bistabilny E290-16-10/12 znajduje zastosowanie w systemach sterowania oświetleniem, gdzie wymagana jest energooszczędność i niezawodność działania.

• Sterowanie oświetleniem w budynkach mieszkalnych, biurowych i użyteczności publicznej z wielu punktów.
• Instalacje przemysłowe i magazynowe – elastyczne sterowanie dużymi grupami świetlnymi.
• Systemy awaryjnego oświetlenia – utrzymanie stanu załączenia/załączenia bez konieczności ciągłego zasilania.
• Projekty remontowe i modernizacje instalacji – łatwa integracja z istniejącymi układami przycisków impulsowych.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Przekaźnik należy zamontować na szynie DIN 35 mm w szafie sterowniczej lub rozdzielnicy. Podłączenie odbywa się zgodnie z oznaczeniami na urządzeniu: cewka (A1, A2) oraz zestyk NO (1, 2). Zaleca się stosowanie przewodów o odpowiednim przekroju (np. 2,5 mm² dla prądu 16A) i dokręcenie śrub zaciskowych z zalecanym momentem (zgodnie z dokumentacją producenta). Przed uruchomieniem należy przeprowadzić test działania układu z przyciskami impulsowymi.

FAQ

• Czy przekaźnik wymaga ciągłego zasilania cewki? Nie – stan pracy utrzymywany jest mechanicznie, co eliminuje pobór mocy w stanie spoczynku i zwiększa energooszczędność.
• Jakie maksymalne obciążenie można podłączyć do styku NO? Maksymalny prąd znamionowy styku wynosi 16A przy napięciu 250V AC. Dla wyższych obciążeń należy stosować dodatkowe przekaźniki lub styczniki.
• Czy przekaźnik można stosować z przyciskami dzwonkowymi? Tak – urządzenie współpracuje z przyciskami impulsowymi, które wysyłają krótki sygnał do cewki, powodując przełączenie stanu.
