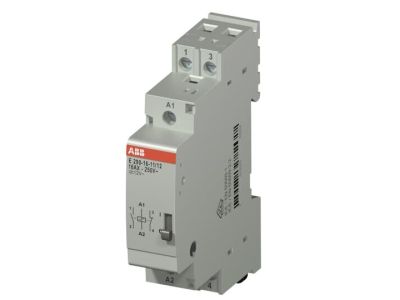

Przekaźnik bistabilny 16A 1NO+1NC, pro M compact, E290-16-11/12 | 2TAZ312000R2053 ABB

Alternatywny kod produktu: 2TAZ312000R2053

Opis i Kluczowe Cechy

Przekaźnik bistabilny 16A 1NO+1NC (symbol 2TAZ312000R2053) z serii *pro M compact* to energooszczędne urządzenie sterowane impulsowo, przeznaczone do realizacji systemów oświetleniowych wymagających sterowania z kilku punktów. Przekaźnik utrzymuje stan załączony/wyłączony mechanicznie, co eliminuje konieczność ciągłego zasilania cewki – obniża to zużycie energii nawet o 90% w porównaniu do rozwiązań konwencjonalnych.

• Bistabilny mechanizm zatrzaskowy: Stan przełącznika utrzymywany jest mechanicznie – każdy impuls sterujący (np. z przycisku) zmienia stan pracy, co eliminuje konieczność ciągłego zasilania cewki.
• Prąd znamionowy 16A: Przeznaczony do sterowania obwodami oświetleniowymi o łącznym obciążeniu do 16A, zasilanymi napięciem 230V AC.
• Zestyk 1NO+1NC: Umożliwia budowę prostych układów sterowania z sygnalizacją stanu (np. kontrolka załączenia oświetlenia).
• Seria *pro M compact*: Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach modułowych, oszczędzając miejsce na szynie DIN.
• Energooszczędność: Brak ciągłego poboru prądu przez cewkę w stanie spoczynku – redukuje koszty eksploatacji i obciążenie środowiska.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznakowanie CE oraz jest zgodny z dyrektywami Unii Europejskiej w zakresie urządzeń niskonapięciowych.

Zastosowanie

Przekaźnik bistabilny znajduje szerokie zastosowanie w systemach sterowania oświetleniem, gdzie wymagane jest wygodne i energooszczędne sterowanie z kilku punktów.

• Sterowanie oświetleniem w budynkach biurowych, szkołach, szpitalach i obiektach użyteczności publicznej – możliwość załączania/wyłączania oświetlenia z co najmniej 3 miejsc.
• Instalacje przemysłowe i magazynowe – niezawodne sterowanie oświetleniem hal produkcyjnych.
• Domowe systemy automatyki – sterowanie oświetleniem w korytarzach, klatkach schodowych czy pokojach wielofunkcyjnych.
• Obiekty komercyjne (sklepy, centra handlowe) – elastyczne zarządzanie oświetleniem w zależności od potrzeb.

Wskazówki Montażowe

Montaż przekaźnika powinien zostać wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przekaźnik należy zamontować na szynie DIN w rozdzielnicy. Należy zapewnić odpowiednie zasilanie sterujące (np. z przycisków impulsowych) oraz zasilanie główne 230V AC. Połączenia wykonać zgodnie z dokumentacją techniczną, zwracając uwagę na poprawne przyporządkowanie styków NO/NC. Przed uruchomieniem należy sprawdzić poprawność połączeń oraz brak napięcia w obwodzie sterowanym.

FAQ

• Czy przekaźnik wymaga ciągłego zasilania do utrzymania stanu? Nie – dzięki mechanizmowi bistabilnemu, przekaźnik utrzymuje stan załączony/wyłączony bez konieczności ciągłego zasilania cewki, co znacznie obniża zużycie energii.
• Jaki jest maksymalny prąd obciążenia? Przekaźnik przystosowany jest do pracy z prądem znamionowym 16A przy napięciu 230V AC.
• Czy potrzebne są dodatkowe akcesoria do prawidłowej pracy? Tak – do sterowania impulsowego wymagane są przyciski impulsowe (np. typu *impulsowy*) oraz odpowiednie zasilanie sterujące. Przekaźnik współpracuje z akcesoriami serii *pro M compact*.
