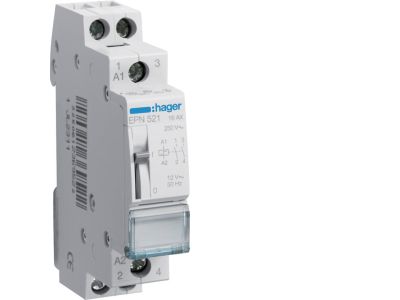

Przekaźnik bistabilny 12VAC 2NO 16A | EPN521 Hager

Opis i Kluczowe Cechy

Przekaźnik bistabilny EPN521 o symbolu EPN521 to przełącznik elektromagnetyczny zaprojektowany do pracy impulsowej. Dzięki konfiguracji styków 2NO (dwa zwierne) i prądzie znamionowym 16A umożliwia bezpieczne przełączanie obwodów o znacznym obciążeniu, np. w instalacjach oświetleniowych lub sterowaniu urządzeniami. Urządzenie przeznaczone jest do montażu na szynie TH35, co ułatwia instalację w rozdzielnicach modułowych.

• Styki 2NO (dwa zwierne): Umożliwiają jednoczesne załączanie dwóch niezależnych obwodów, co zwiększa elastyczność instalacji.
• Prąd znamionowy 16 A: Zapewnia bezpieczną pracę w obwodach o dużym obciążeniu bez ryzyka przegrzania styków.
• Napięcie sterowania 12 V AC: Pozwala na współpracę z niskonapięciowymi układami sterowania, np. w automatyce budynkowej.
• Praca bistabilna: Każdy impuls zmienia stan styków – brak ciągłego zasilania cewki, co ogranicza pobór energii i nagrzewanie.

Zgodność z Normami

Przekaźnik EPN521 został zaprojektowany zgodnie z wymogami europejskich norm dla aparatury modułowej. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej, co gwarantuje bezpieczeństwo i niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Przekaźnik bistabilny EPN521 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub impulsowe przełączanie obwodów. Sprawdza się zarówno w instalacjach domowych, jak i komercyjnych.

• Sterowanie oświetleniem w systemach automatyki budynkowej (załączanie/wyłączanie z kilku punktów).
• Wysyłanie impulsów do styczników, przekaźników pomocniczych lub wejść sterowników PLC.
• Przełączanie odbiorników o umiarkowanej mocy (np. wentylatorów, pomp, małych silników).
• Realizacja funkcji bistabilnych w układach sygnalizacyjnych i alarmowych.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do prądu znamionowego 16 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Należy pamiętać, że przekaźnik bistabilny wymaga impulsu sterującego (np. z przycisku monostabilnego) do zmiany stanu styków.

FAQ

• Czy przekaźnik posiada podświetlenie (LED) sygnalizujące stan? W dostępnych danych nie ma informacji o podświetleniu. Zalecamy sprawdzenie karty katalogowej producenta lub wizualną ocenę stanu styków za pomocą wskaźników zewnętrznych.
• Jaki jest stopień ochrony (IP) tego urządzenia? Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się IP20. Producent nie podał w danych konkretnego stopnia ochrony dla modelu EPN521.
• Jak działa tryb bistabilny w tym przekaźniku? Przekaźnik zmienia stan styków na przeciwny po każdym impulsie sterującym (np. naciśnięciu przycisku). Nie wymaga ciągłego podtrzymania napięcia na cewce – stan utrzymuje się bez zasilania.
