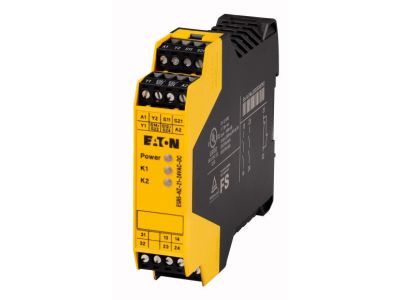

Przekaźnik bezpieczeństwa, sterowanie oburęczne, ESR5-NZ-21-24VAC-DC | 118703 Eaton

Alternatywny kod produktu: ESR5-NZ-21-24VAC-DC

Opis i Kluczowe Cechy

Przekaźnik bezpieczeństwa ESR5-NZ-21 (nr kat. 118703) to dwukanałowe urządzenie sterujące przeznaczone do realizacji funkcji oburęcznej oraz monitorowania drzwi ochronnych. Napięcie zasilające 24 V AC/DC 50/60 Hz umożliwia elastyczne zastosowanie w instalacjach prądu stałego i przemiennego. Zapewnia 2 ścieżki prądu zwalniającego (kategoria stop 0 wg IEC/EN 60204) oraz 1 ścieżkę sygnalizacyjną. Zabezpieczenie przed dotknięciem palcem zgodne z EN 50274.

• Napięcie zasilające 24 V AC/DC 50/60 Hz: Możliwość pracy zarówno w systemach prądu stałego, jak i przemiennego bez konieczności stosowania dodatkowych przetwornic.
• 2 ścieżki prądu zwalniającego (stop 0): Bezpieczne zatrzymanie maszyny w przypadku rozwarcia obwodu bezpieczeństwa – zgodnie z wymogami kategorii stop 0 normy IEC/EN 60204.
• 1 ścieżka prądu sygnalizacyjnego: Umożliwia przekazanie informacji o stanie przekaźnika do sterownika nadrzędnego (PLC) lub sygnalizacji optycznej/akustycznej.
• Dwukanałowa budowa: Obsługa dwóch podstawowych funkcji – drzwi ochronnych oraz sterowania oburęcznego – w jednym urządzeniu.
• Zabezpieczenie przed dotknięciem palcem (EN 50274): Ochrona przed przypadkowym kontaktem z częściami pod napięciem podczas montażu i eksploatacji.

Zgodność z Normami

Przekaźnik spełnia wymagania norm IEC/EN 60204 (kategoria stop 0) oraz EN 50274 (ochrona przed dotknięciem palcem). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami UE.

Zastosowanie

Przekaźnik bezpieczeństwa ESR5-NZ-21 znajduje zastosowanie w maszynach i urządzeniach przemysłowych, gdzie wymagane jest niezawodne monitorowanie obwodów bezpieczeństwa.

• Sterowanie oburęczne w prasach, gilotynach i innych maszynach wymagających zaangażowania obu rąk operatora.
• Monitorowanie drzwi, osłon i klap ochronnych w automatyce przemysłowej.
• Tworzenie obwodów stopu awaryjnego kategorii 0 (natychmiastowe odcięcie energii).
• Sygnalizacja stanu pracy przekaźnika do systemów nadrzędnych (PLC, HMI).

Wskazówki Montażowe

Montaż i podłączenie przekaźnika bezpieczeństwa powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się na szynie DIN TH35. Przekrój przewodów należy dobrać odpowiednio do prądu obciążenia styków (zgodnie z danymi katalogowymi). Momenty dokręcania zacisków stosować zgodnie z zaleceniami producenta.

FAQ

• Czy przekaźnik ESR5-NZ-21 może pracować na napięciu stałym i przemiennym? Tak, napięcie zasilające wynosi 24 V AC/DC 50/60 Hz, co pozwala na stosowanie w obu typach instalacji.
• Jaki jest stopień ochrony tego urządzenia? W danych produktu nie podano konkretnego stopnia IP. Standardowo przekaźniki bezpieczeństwa montowane w szafach sterowniczych mają ochronę IP20, jednak w razie wątpliwości należy sprawdzić dokumentację producenta.
• Czy przekaźnik obsługuje funkcję dwuręczną i drzwi ochronnych jednocześnie? Tak, dwukanałowa budowa umożliwia realizację obu funkcji – przełączanie między trybami odbywa się zgodnie z konfiguracją podaną w instrukcji.
