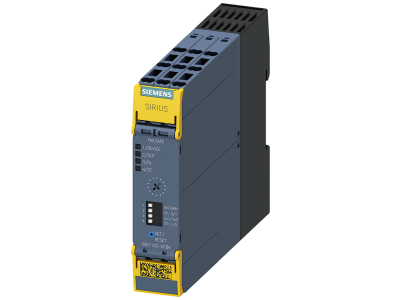

Przekaźnik bezpieczeństwa SIRIUS jednostka podstawowa serii Advanced z opóźnieniem czasowym 0,05 | 3SK1122-2CB41 Siemens

Alternatywny kod produktu: 3SK11222CB41

Opis i Kluczowe Cechy

Przekaźnik bezpieczeństwa Siemens SIRIUS 3SK1122-2CB41 to jednostka podstawowa serii Advanced z opóźnieniem czasowym w zakresie 0,05–3 s. Urządzenie wyposażono w dwa obwody zwierne bez opóźnienia (2 NO) oraz dwa obwody zwierne z opóźnieniem (2 NO), co umożliwia elastyczne konfigurowanie funkcji bezpieczeństwa. Napięcie zasilania 24 V DC pozwala na bezpośrednią integrację z nowoczesnymi systemami sterowania, a przyłącze sprężynowe Push-in skraca czas montażu i eliminuje potrzebę narzędzi. Przekaźnik przeznaczony jest do realizacji złożonych aplikacji bezpieczeństwa z możliwością rozszerzania za pomocą łączników urządzeniowych.

• Napięcie zasilania 24 V DC: bezpieczne napięcie, kompatybilne z typowymi układami sterowania PLC i stycznikami.
• 2 NO bez opóźnienia + 2 NO z opóźnieniem 0,05–3 s: elastyczne wyjścia pozwalają oddzielnie sterować obwodami natychmiastowymi i opóźnionymi, np. przy wyłączaniu awaryjnym z sekwencją czasową.
• Przyłącze sprężynowe Push-in: szybki i pewny montaż bez użycia narzędzi, redukcja czasu instalacji i ryzyka poluzowania połączeń.
• Możliwość rozszerzania przez łączniki urządzeniowe: łatwa rozbudowa liczby wejść i wyjść bezpiecznych bez dodatkowego okablowania.
• Globalne dopuszczenia i certyfikacja: urządzenie posiada międzynarodowe aprobaty, co ułatwia eksport i zastosowanie w różnych regionach.

Zgodność z Normami

Przekaźnik bezpieczeństwa Siemens SIRIUS 3SK1122-2CB41 spełnia wymagania europejskich norm bezpieczeństwa, posiada certyfikat CE oraz globalne dopuszczenia umożliwiające stosowanie w wielu krajach. Produkt został zaprojektowany zgodnie z aktualnym stanem techniki i standardami DIN.

Zastosowanie

Przekaźnik 3SK1122-2CB41 znajduje zastosowanie w aplikacjach wymagających niezawodnego monitorowania i bezpiecznego odcięcia obwodów z możliwością opóźnienia czasowego. Doskonale sprawdza się w systemach automatyki przemysłowej i maszynowej.

• Monitorowanie wyłączników awaryjnych i osłon bezpieczeństwa z funkcją opóźnionego wyłączenia.
• Sterowanie bezpiecznym zatrzymaniem napędów (np. silników do 3 kW z rozrusznikami SIRIUS 3SK11).
• Realizacja sekwencji czasowych w procesach produkcyjnych – opóźnienie 0,05–3 s.
• Rozbudowane systemy bezpieczeństwa z wieloma czujnikami i wyjściami – skalowanie przez łączniki urządzeniowe.

Wskazówki Montażowe

Montaż przekaźnika bezpieczeństwa może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przewody należy podłączać zgodnie z dokumentacją techniczną producenta, stosując przekrój dopasowany do obciążenia. Momenty dokręcania (jeśli dotyczy) oraz sposób zaciskania podane są w karcie katalogowej. Przyłącza Push-in umożliwiają szybkie wpięcie przewodów – zaleca się użycie odpowiedniego wsuwki zgodnie z instrukcją.

FAQ

• Czy przekaźnik posiada podświetlenie lub sygnalizację LED? W danych katalogowych nie wskazano podświetlenia. Urządzenie nie jest wyposażone w diody sygnalizacyjne – stan pracy można monitorować przez styk pomocniczy lub odpowiedni układ nadzoru.
• Jaki jest stopień ochrony (IP) tego przekaźnika? Producent nie podaje konkretnego stopnia IP dla samego przekaźnika. Montaż w rozdzielnicy standardowo zapewnia ochronę IP20 przed dotykiem. Dokładne dane należy sprawdzić w dokumentacji technicznej.

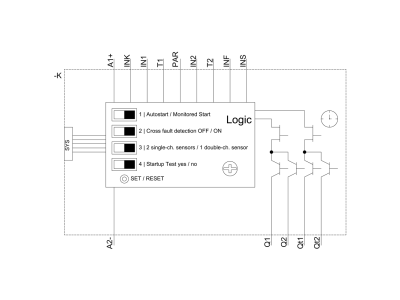

• Jak działa tryb pracy styku z opóźnieniem? Przekaźnik oferuje dwa obwody zwierne (NO) bez opóźnienia oraz dwa obwody zwierne (NO) z opóźnieniem. Styki z opóźnieniem zamykają się po upływie nastawionego czasu w zakresie 0,05–3 s od podania napięcia na cewkę (lub od aktywacji wejścia bezpieczeństwa). Umożliwia to realizację sekwencji czasowych w aplikacjach bezpieczeństwa.
